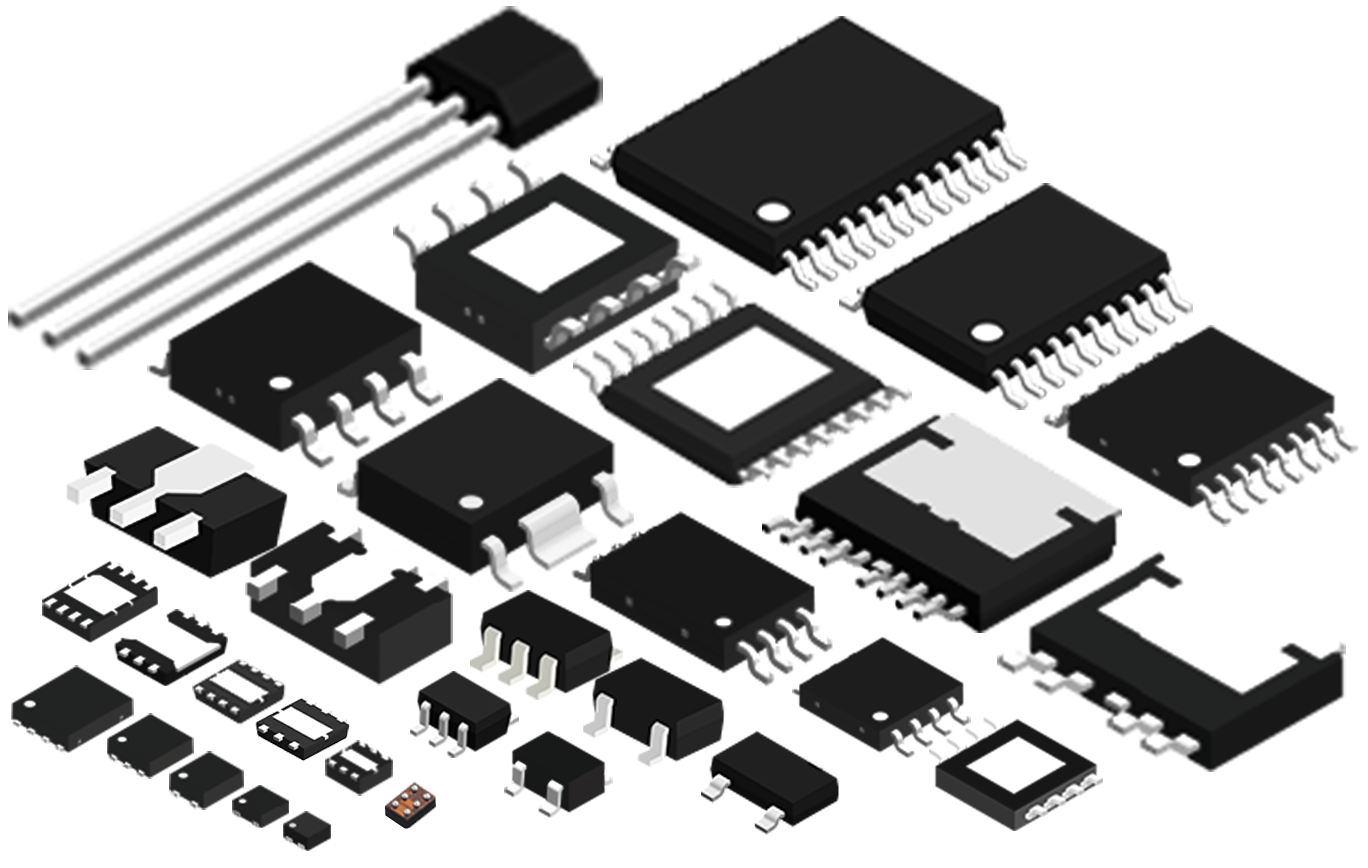

Size (mm) Thermal
resistance
value θja
(℃/W) (by Board)
No. Image Package Pin Length Width Height (max.) Code Drawing Soldering note 3D CAD Products A B C D E
搜索 搜索
1 TO-252-5S(A) TO-252-5S(A) 5 6.5 6.5 1.4 VA005-A PDF PDF Products 86 60 38 31 28
2 TO-252-9S TO-252-9S 9 6.5 6.5 1.4 VA009-A PDF PDF Products 88 63 37 31 28
3 HSOP-8A HSOP-8A 8 6 5.02 1.68 FH008-A PDF PDF Products 104 74 39 37 31
4 HSOP-8A HSOP-8A 8 6 5.02 1.68 FH008-Z PDF PDF Products 104 74 39 37 31
5 HSOP-8Q HSOP-8Q 8 6 5.02 1.68 FU008-A PDF PDF Products 104 74 39 37 31
6 HSOP-6 HSOP-6 6 6 5.02 1.75 FH006-A PDF PDF Products 96 74 - 44 41
7 HTMSOP-8 HTMSOP-8 8 4.0 2.9 0.8 FP008-A PDF PDF Products 159 113 39 40 30
8 HTSSOP-16 HTSSOP-16 16 6.4 5.12 1.10 FR016-A PDF PDF Products 91 65 34 32 26
9 SOT-89-3 SOT-89-3 3 4 4.5 1.6 UP003-A PDF PDF Products 145 99 - - -
10 SOT-89-5 SOT-89-5 5 4.5 4.5 1.6 UP005-A PDF PDF Products 119 84 - 46 35
11 SOT-23-3 SOT-23-3 3 2.8 2.9 1.3 MP003-A PDF PDF Products 200 165 - - -
12 SOT-23-3 SOT-23-3 3 2.8 2.9 1.3 MP003-C PDF PDF Products 200 165 - - -
13 SOT-23-3S SOT-23-3S 3 2.8 2.9 1.2 MP003-D PDF PDF Products 200 165 - - -
14 TSOT-23-3S TSOT-23-3S 3 2.85 2.9 0.8 MP003-E PDF PDF Products 225 190 - - -
15 SOT-23-5 SOT-23-5 5 2.8 2.9 1.3 MP005-A PDF PDF Products 192 160 - - -
16 SOT-23-6 SOT-23-6 6 2.8 2.9 1.35 MP006-A PDF PDF Products 159 124 - - -
17 SOT-23-6W (*1) SOT-23-6W (*1) 6 2.8 2.9 1.3 MP006-B PDF PDF Products - 154 - - -
18 SC-82AB SC-82AB 4 2.1 2 1.1 NP004-A PDF PDF Products 236 204 - - -
19 SC-88A (*1) SC-88A (*1) 5 2.1 2 1.1 NP005-B PDF PDF Products - 286 - - -
20 8-Pin SOP 8-Pin SOP 8 6 5.02 1.75 FJ008-D PDF PDF Products 147 113 - - -
21 8-Pin SOP 8-Pin SOP 8 6 5.02 1.75 FJ008-Z PDF PDF Products 147 113 - - -
22 8-Pin TSSOP 8-Pin TSSOP 8 6.4 3 1.1 FT008-E PDF PDF Products 158 134 - - -
23 8-Pin TSSOP 8-Pin TSSOP 8 6.4 3 1.1 FT008-Z PDF PDF Products 158 134 - - -
24 16-Pin TSSOP 16-Pin TSSOP 16 6.4 5.1 1.1 FT016-A PDF PDF Products 88 74 - - -
25 24-Pin SSOP 24-Pin SSOP 24 7.6 7.9 1.4 FS024-B PDF PDF Products 70 60 - - -
26 20-Pin TSSOP 20-Pin TSSOP 20 6.4 6.5 1.2 FT020-B PDF Products 68 59 - - -
27 TMSOP-8 TMSOP-8 8 4 2.9 0.8 FM008-A PDF PDF Products 160 133 - - -
28 SNT-4A SNT-4A 4 1.6 1.2 0.5 PF004-A PDF PDF Products 300 242 - - -
29 SNT-6A SNT-6A 6 1.8 1.57 0.5 PG006-A PDF PDF Products 224 176 - - -
30 SNT-6A(H) SNT-6A(H) 6 1.8 1.57 0.5 PI006-A PDF PDF Products 224 176 - - -
31 SNT-8A SNT-8A 8 2.46 1.97 0.5 PH008-A PDF PDF Products 211 173 - - -
32 HSNT-4(0808) HSNT-4(0808) 4 0.8 0.8 0.4 PK004-A PDF PDF Products 402 336 - - -
33 HSNT-4(0808)B HSNT-4(0808)B 4 0.8 0.8 0.41 PK004-B PDF PDF Products 402 336 - - -
34 HSNT-4(1010) HSNT-4(1010) 4 1 1 0.4 PL004-A PDF PDF Products 378 317 - - -
35 HSNT-4(1010)B HSNT-4(1010)B 4 1.0 1.0 0.41 PL004-B PDF PDF Products 378 317 - - -
36 HSNT-6A HSNT-6A 6 2.5 2 0.5 PJ006-A PDF PDF Products 195 157 - - -
37 HSNT-6(1212) HSNT-6(1212) 6 1.2 1.2 0.4 PM006-A PDF PDF Products 234 193 - - -
38 HSNT-6(1618) HSNT-6(1618) 6 1.8 1.6 0.4 IA006-A PDF PDF Products 268 229 - - -
39 HSNT-6(2025) HSNT-6(2025) 6 2.46 1.96 0.5 PJ006-B PDF PDF Products 180 128 43 44 36
40 HSNT-8(1616) HSNT-8(1616) 8 1.6 1.6 0.4 PY008-A PDF PDF Products 214 172 - - -
41 HSNT-8(1616)B HSNT-8(1616)B 8 1.6 1.6 0.41 PY008-B PDF PDF Products 214 172 52 55 43
42 HSNT-8(2030) HSNT-8(2030) 8 3 2 0.5 PP008-A PDF PDF Products 181 135 40 42 32
43 DFN-6(1414)A DFN-6(1414)A 6 1.4 1.4 0.6 PV006-A PDF PDF Products 315 276 - - -
44 DFN-6(1518)A DFN-6(1518)A 6 1.80 1.50 0.33 PX006-A PDF PDF Products 247 206 - - -
45 DFN-8(1616)A DFN-8(1616)A 8 1.6 1.6 0.6 PW008-A PDF PDF Products 279 215 - - -
46 DFN-8(2020)A DFN-8(2020)A 8 2 2 0.6 IB008-A PDF PDF Products 242 182 - - -
47 DFN-8(2030) DFN-8(2030) 8 3 2 0.5 PP008-A PDF PDF Products 181 135 40 42 32
48 DFN-8(2030)A DFN-8(2030)A 8 3 2 0.6 PQ008-A PDF PDF Products - - - - -
49 DFN-8(2030)B DFN-8(2030)B 8 3 2 0.80 PQ008-B PDF PDF Products - - - - -
50 TO-92 (*1) TO-92 (*1) 3 14.5 5.2 4.2 YZ003-E PDF PDF Products - 125 - - -
51 6-Pin HSON(A) (*1) 6-Pin HSON(A) (*1) 6 3 2.9 0.9 PD006-A PDF PDF Products - 125 - - -
52 WLP-4B WLP-4B 4 0.84 0.84 0.58 HB004-C PDF PDF Products - - - - -
53 WLP-4R WLP-4R 4 0.98 0.73 0.6 HR004-A PDF PDF Products - - - - -
54 WLP-6J WLP-6J 6 1.44 0.96 0.39 HJ006-B PDF PDF Products - - - - -
55 WLP-6J WLP-6J 6 1.62 0.96 0.39 HJ006-C PDF PDF Products - - - - -
56 WLP-8J WLP-8J 8 1.53 1.16 0.39 HJ008-A PDF PDF Products - - - - -
57 WLP-16A WLP-16A 16 2.07 1.93 0.6 HA016-C PDF PDF Products - - - - -
58 WLP-6L WLP-6L 6 1.25 0.79 0.55 HL006-A PDF PDF Products - - - - -
