产品简介 – 无线供电IC

艾普凌科有限公司推出了超小型无线送电控制IC产品,可轻松构建小型无线送电系统,最适于可穿戴装置

特点

SNT6A, SNT-8A

  • 送电侧: 可使用USB 5V电源 (S-8474)
  • 在5V电源时可受电100mA (S-8471)
  • 锂离子可充电电池充电功能 (S-8473)
  • 送电状态显示功能 (连续工作模式 / 间歇工作模式)
  • 通过热敏电阻的高温保护功能
  • 实际尺寸大小图

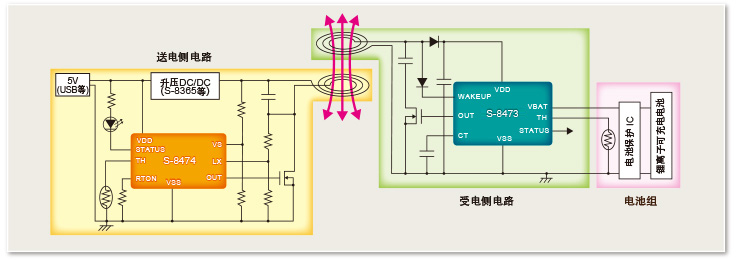

1. 电路构成例

送电控制使用S-8474、受电控制使用S-8473

超小型无线供电IC 组件例

2. 产品阵容

项目 S-8471 S-8473 S-8474
用途 受电控制 受电控制 送电控制
特点 恒定电压输出 备有对锂离子
可充电电池的充电功能
(充电电流 33mA)
连续工作/间歇工作
切换功能
工作电压* 0.95〜6.5V 2.2〜5.0V 4.5〜6.5V
工作时
消耗电流
30μA (典型值) 250μA (典型值) 200μA (典型值)
封装 SNT-6A SNT-8A SNT-8A

3. 用途

无线供电IC 用途: 智能手表, 头戴式受话器, 运动量测量仪, 卡型仪器, 眼镜型终端

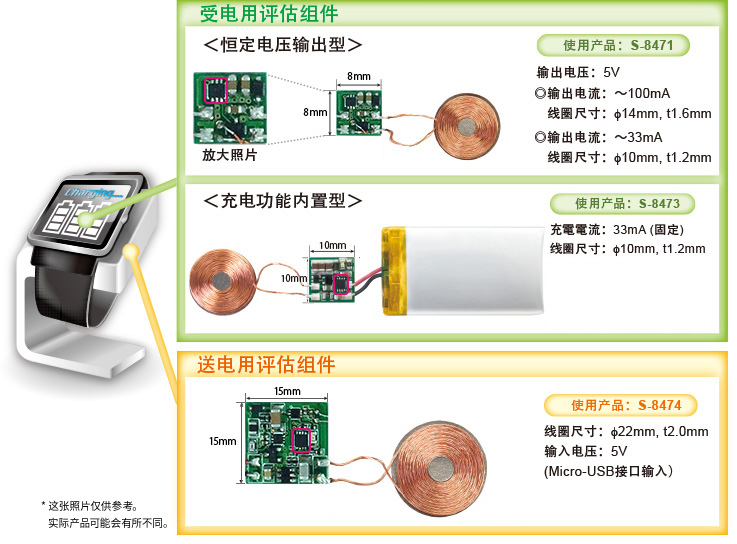

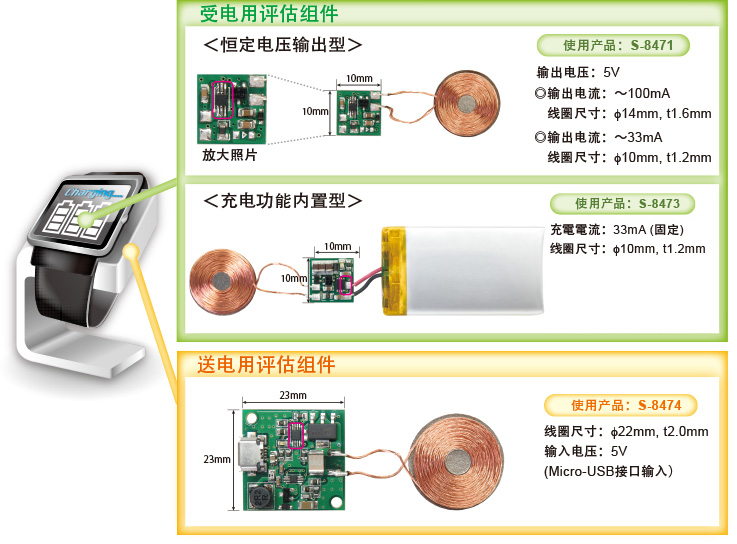

4. 组件例

无线供电IC 组件例: 受电用评估组件, 送电用评估组件
