超低消耗电流 低工作电压 两极检测型 霍尔效应开关IC S-5719系列

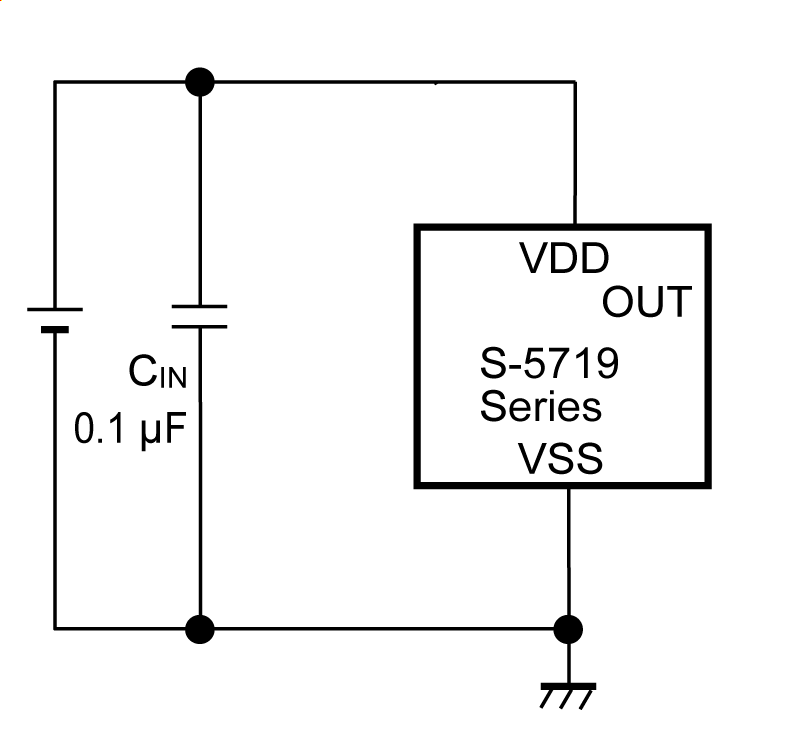

Product Overview Standard Circuit Example SNT-4A (PF004-A)

本IC是采用CMOS技术开发的超低消耗电流、低工作电压的高精度霍尔效应开关IC。
可检测出磁束密度的强弱，使输出电压发生变化。通过与磁石的组合，可对各种设备的开 / 关进行检测。
由于采用超小型的SNT-4A封装，因此可高密度安装。

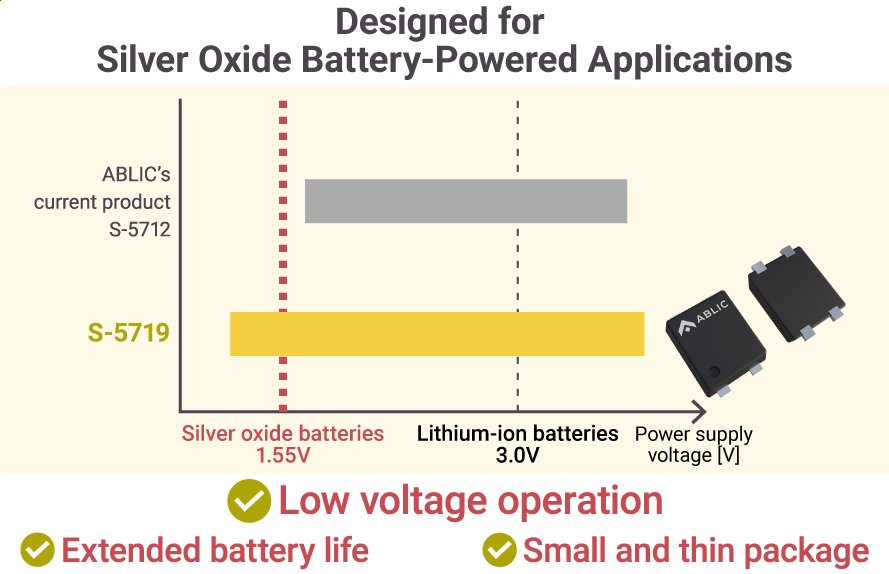

超低消耗电流、低工作电压最适用于电池驱动的便携设备。同时，因具备高精度磁特性，故与磁石组合的工作偏差可变少。

特点

极性检测

检测两极

输出逻辑^*1

动态 "L"

动态 "H"

输出方式

CMOS输出

磁性灵敏度^*1

B_op = 1.8 mT typ.

B_op = 3.0 mT typ.

B_op = 4.5 mT typ.

驱动周期 (消耗电流)^*1

t_CYCLE = 531.2 ms typ. (I_DD = 0.2 μA typ.)

t_CYCLE = 133.2 ms typ. (I_DD = 0.5 μA typ.)

电源电压范围

V_DD = 1.3 V ~ 3.6 V

工作温度范围

Ta = −40°C ~ +85°C

无铅 (Sn 100%)、无卤素

*1. 可以选项。

用途

• 住宅报警设备 (门窗的开、关检测)
• 公用仪表
• 电池供电设备
• 可穿戴设备
