可编程、高速响应的 线性霍尔效应传感器IC S-5611A

本IC是采用CMOS技术开发的可编程的快速响应线性霍尔效应传感器IC。以VREF端子电压为基准,输出与磁速密度成比例的电压。
本IC内置有非易失性存储器,通过2线串行接口可以对IC功能的切换和剪切调整进行自由设定。功能切换可以切换基准电压工作模式、基准电压输出、输出电压极性、频带宽度、热敏关闭的各项功能。剪切调整可以高精度地调整磁性灵敏度、磁性灵敏度温度漂移、输出失调电压、基准电压输出。

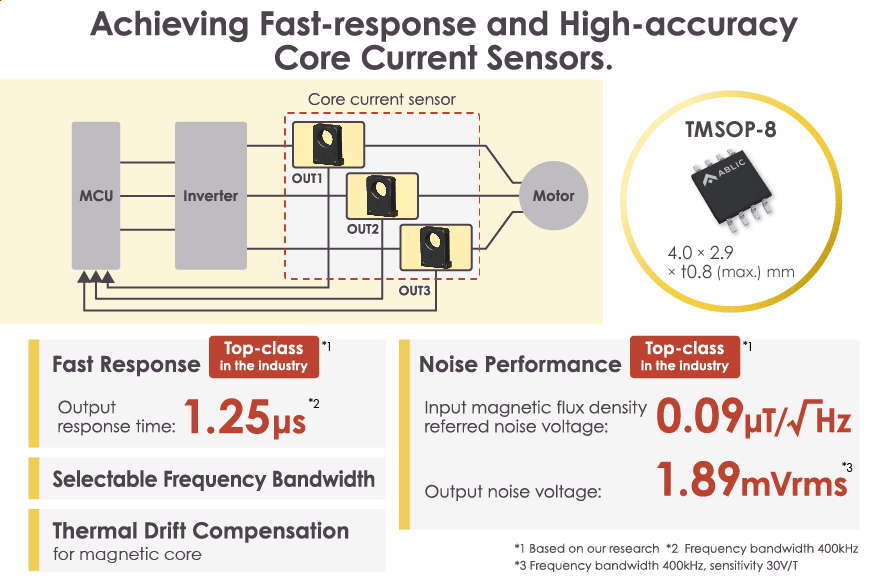

因可快速响应,最适用于瞬时过电流监控等电流传感器用途。

特点

输出响应时间
2.5 µs max. (频带 400 kHz)
与磁束密度成比例的模拟电压输出
以VREF端子电压为基准工作,非线性±0.5% max.
由于是非比率工作,对电源噪声具有很高的抵抗力
内置非易失性存储器
通过2线串行接口可以对IC进行功能切换和剪切调整
内置热敏关闭电路
检测温度170°C typ.
功能切换

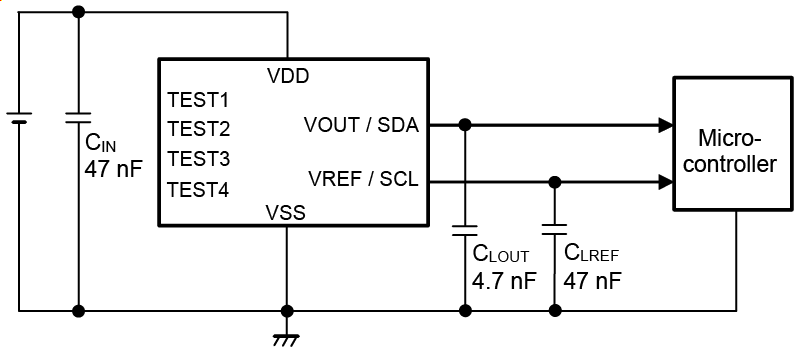

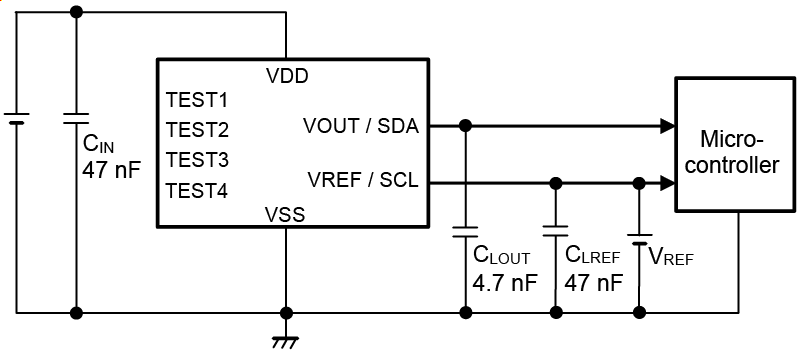

基准电压工作模式 : 基准电压输出模式*1、基准电压输入模式
基准电压输出 : 0.50 V, 1.50 V, 1.65 V, 2.50 V*1
输出电压极性 : 正极*1、负极
频带宽度 : 100 kHz, 200 kHz, 400 kHz*1
热敏关闭 : 有*1、无
剪切调整
磁性灵敏度 : 6 V/T ~ 180 V/T (130 V/T typ.*1)、0.3%进阶 max.
磁性灵敏度温度漂移 : -500 ppm/°C ~ +500 ppm/°C (0 ppm/°C typ.*1), 25 ppm/°C进阶 typ.
输出失调电压 : 1.5 mV进阶 max.
基准电压输出 : 4.0 mV进阶 max.
电源电压范围
VDD = 4.5 V ~ 5.5 V
消耗电流
IDD = 19 mA typ.
工作温度范围
Ta = -40°C ~ +125°C
无铅 (Sn 100%)、无卤素

*1. 出厂时的默认设定

用途

  • 磁芯电流传感器
  • 线性位置检测
  • 旋转检测
