车载用、工作温度125°C、带复位功能、36 V输入、40 mA的电压稳压器 S-19310系列

相关产品
S-19310(监控内置LDO稳压器的输出电压)
S-19315(监视SENSE引脚连接处的电压)
S-19316(监控内置LDO稳压器的输入电压)

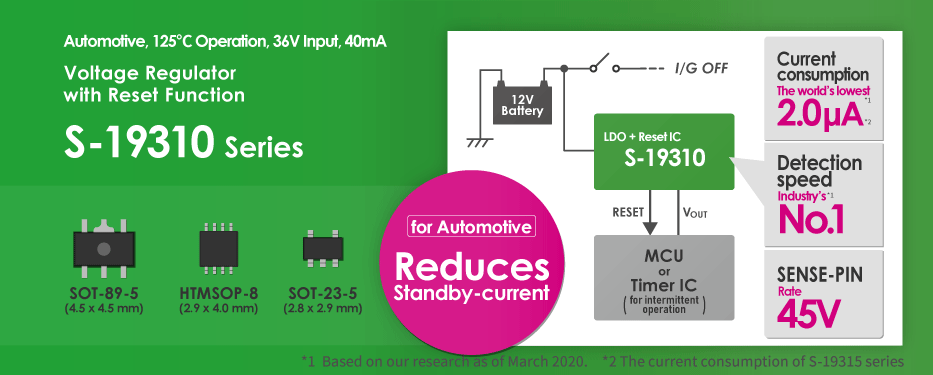

Automotive, 125°C Operation, 36 V Input, 40 mA Voltage Regulator with Input Monitoring Reset Function S-19310/5/6 Series Reduces standby current

S-19310系列是采用高耐压CMOS工艺技术开发的高耐压、低消耗电流、带复位功能的低压差型正电压电压稳压器。
通过外接电容器,使用复位功能的解除信号可以调整延迟时间。复位功能的输出方式可以选择N沟道开路漏极输出或CMOS输出。

热模拟分析服务
使用了本公司的电源IC时,根据用户的使用条件,本公司可提供 “热模拟分析服务”,以支援用户的热设计工作。用户通过灵活应用此热模拟分析服务,可减少在开发阶段的热设计风险。
有关热模拟分析服务的实施详情,请向代理商咨询。

FIT值计算服务
本公司可提供根据用户的使用条件而计算的FIT值,以支援用户设计应对功能安全标准的产品。
有关FIT值计算的实施详情,请向代理商咨询。

注意 本产品可使用于车辆器械、车载器械。考虑使用于车辆器械、车载器械时,请务必与代理商联系。

特点

稳压器部分

输出电压
在2.9 V ~ 5.3 V的范围内,可以0.1 V为进阶单位来选择
输入电压
3.0 V ~ 36.0 V
输出电压精度
±2.0% (Tj = −40°C ~ +125°C)
输入输出电压差
240 mV (典型值) (VOUT(S) = 5.0 V、IOUT = 30 mA)
输出电流
可输出 40 mA (Vin = Vout(s) + 2.0 V)*1
输入、输出电容器
可以使用大于或等于1.0 μF的陶瓷电容器
内置过载电流保护电路
限制输出晶体管的过载电流
内置热敏关闭电路
检测温度160°C (典型值)

检测器部分

检测电压
在2.6 V ~ VOUT(S) − 0.3 V的范围内,可以0.1 V为进阶单位来选择
 工作电压
A型: 1.8 V ~ 36.0 V
B型: 2.5 V ~ 36.0 V
检测电压精度
±2.0% (Tj = −40°C ~ +125°C)
可选择滞后幅度 "有" / "无"
"有" : 5.0%≤VHYS≤30.0% (Tj = −40°C ~ +125°C)
"无" : VHYS = 0%
解除延迟时间精度
±20% (CD = 3.3 nF, Tj = −40°C ~ +125°C)
输出方式
N沟道开路漏极输出
CMOS输出

整体

消耗电流
2.2 μA (典型值) (Tj = −40°C ~ +125°C)
工作温度范围
Ta = −40°C ~ +125°C
无铅 (Sn 100%)、无卤素
可耐受45 V抛负载
符合AEC-Q100标准*2

*1. 请注意在输出大电流时,使IC的功耗不要超过容许功耗。
*2. 详情请与代理商联系。

用途

  • 车载用电子装载设备的稳压电源和复位电路
  • 低电流的电池驱动设备的电源和复位电路
