6.5 V输入、150 mA的电压稳压器 S-1167系列

数据表2018/01/05

网上商店(在线购买样品)

请联系每家商店了解网上商店的可用性(在线样品)等详细信息。

S-1167系列是使用CMOS技术开发的超低消耗电流﹑高纹波抑制率﹑高精度输出电压﹑低压差的正电压型电压稳压器。(LDO)
尽管消耗电流极其微小,只有9µA(典型值),还是实现了高纹波抑制率70 dB,而且可以使用1.0µF的陶瓷电容器作为输入输出电容器。
另外因输出电压精度实现了±1.0%的高精度,且内置低导通电阻晶体管,故输入输出电压差也很小。内置了过载电流保护电路,以使负载电流不超过输出晶体管的电流容量。另外由于电源开 / 关控制电路的设置也使电池的寿命得以延长。
封装形式有SOT-23-5﹑SNT-6A(H)2种。
与以往的CMOS工艺电压稳压器相比,实现了超低消耗电流和超小型封装,所以最适用于便携设备。

特点

可详细地选择输出电压。
可以在1.5~5.5 V的范围内选择, 并以0.1 V为单位级进
能够使用低等效串联电阻电容器。
输入输出电容器,能够使用1.0 µF以上的陶瓷电容器
输入电压范围宽。
2.0~6.5 V
输出电压精度高。
±1.0%精度
输入输出压差低。(LDO)
150 mV 典型值
(输出为3.0 V的产品﹐Iout = 100 mA时)
消耗电流少。
工作时﹕9 µA 典型值、16 µA 典型值
休眠时﹕0.1 µA 典型值、0.9 µA典型值
输出电流高。
可输出150 mA(Vin≧Vout(S)+1.0 V时)
高纹波抑制率。
70 dB 典型值(1.0 kHz时 Vout = 3.0 V)
内置过载电流保护电路。
限制输出晶体管的过载电流
内置电源开/关控制电路。
能够延长电池的使用寿命
无铅产品

用途

  • 使用电池供电的设备的稳压电源
  • 携带电话用的稳压电源
  • 便携设备用的稳压电源

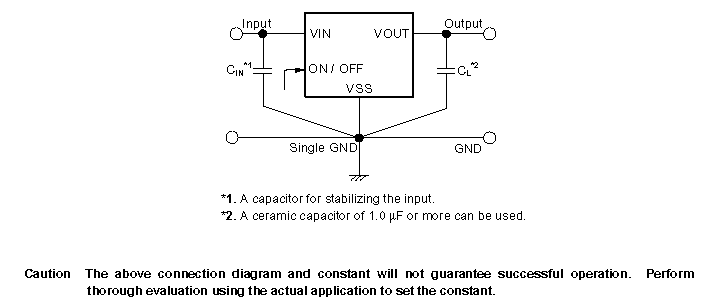

标准电路

标准电路
