电池监视用IC S-82F9系列

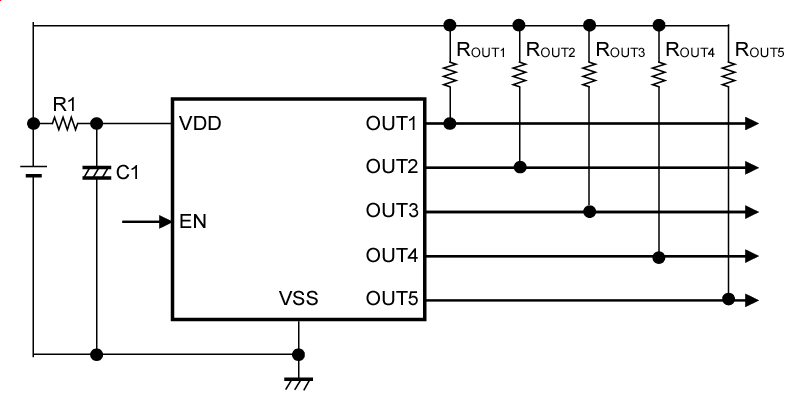

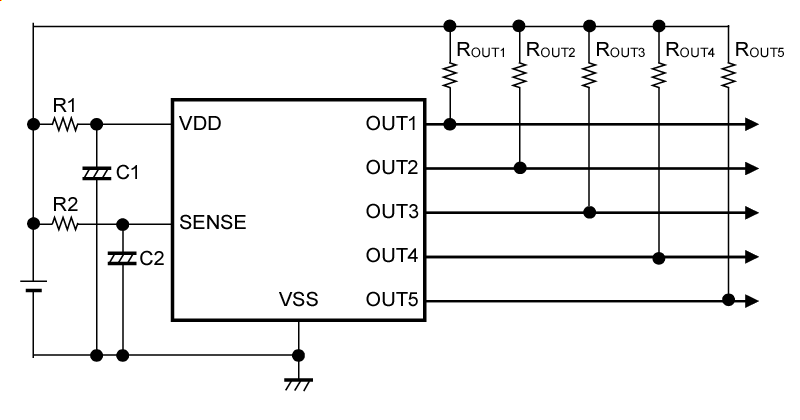

Product Overview Standard Circuit Example: S-82F9A Series Standard Circuit Example: S-82F9B Series HTMSOP-8 (FP008-A)

5个LED灯(S-82F9) | 4个LED灯(S-82D9) | 3个LED灯(S-8229A)

本IC是使用CMOS技术开发的电池监视用IC。与以往的CMOS电压检测器相比，工作电压最高可达到24 V，最适用于需要耐高压的应用电路。
因可检测五个电压值，所以可分阶段地确认电压的状况。
S-82F9A系列备有EN端子，利用外部信号切断电源，可以抑制消耗电流。
S-82F9B系列备有SENSE端子，通过SENSE端子和外接部件，可以监视IC额定以上的电池电压。

特点

检测电压精度

±1.0%

滞后特性

V_HYS1(S) ~ V_HYS5(S) = 0 mV, 50 mV, 300 mV, 400 mV, 500 mV

消耗电流

工作时 : I_DD1 = 10 μA max.

休眠时 : I_DD2 = 0.1 μA max.

工作电压范围

V_DD = 3.6 V ~ 24 V

检测电压

V_DET1(S) ~ V_DET5(S) = 7.5 V ~ 21.5 V (进阶单位为0.1 V)

输出方式

N沟道开路漏极输出

输出逻辑^*1

Full charge all on, Individual step voltage on

SENSE端子休眠电压

V_SENSE < 0.3 V (S-82F9B系列)

电压检测端子

S-82F9A系列 : VDD端子

S-82F9B系列 : SENSE端子

工作温度范围

Ta = -40°C ~ +85°C

无铅 (Sn 100%)、无卤素

*1. Full charge all on :
根据输入电压，多个输出端子输出V_SS。当输入电压为五个检测电压值以上时，
V_OUT1 = V_OUT2 = V_OUT3 = V_OUT4 = V_OUT5 = V_SS。
Individual step voltage on :
根据输入电压，仅限一个输出端子输出V_SS。检测电压请设定为
V_DET1 > V_DET2 > V_DET3 > V_DET4 > V_DET5、V_DETn > V_DETn+1 + V_HYSn+1。
当输入电压为检测电压1 (V_DET1) 以上时，V_OUT1 = V_SS、V_OUT2 = V_OUT3 = V_OUT4 = V_OUT5 = High-Z。

用途

• 锂离子可充电电池组
