本IC是采用CMOS技术开发的低电压工作、高精度输出电压、高输出电流正电压的电压稳压器。
本IC可使用1.0 μF的小型陶瓷电容器。由于内置了低通态电阻晶体管,所以输入输出电压差非常小,能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量,内置了过电流保护电路;为了防止因发热引起的对产品的破坏,内置了热敏关闭电路。本IC不仅备有可在IC内部设定输出电压型产品,还备有可通过外部电阻设定输出电压型的产品。另外,还内置了突入电流限制电路来限制在接通电源时或将ON / OFF端子设定为ON时产生的过大的突入电流。
特点

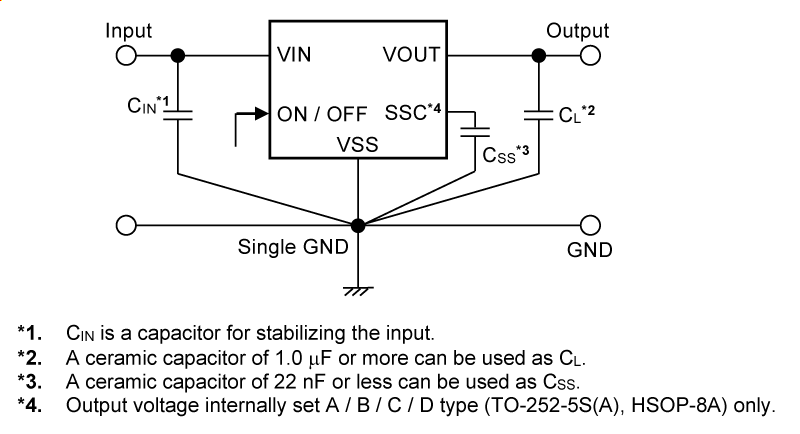

- 输出电压 (内部设定产品)
- 在0.9 V ~ 3.5 V的范围内,可以0.05 V为进阶单位来选择

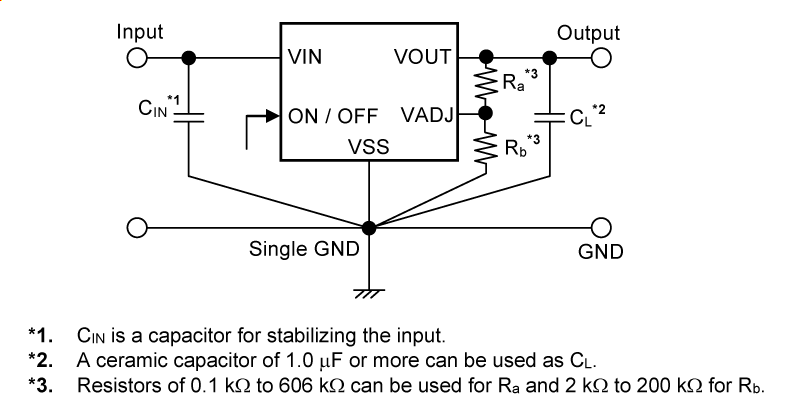

- 输出电压 (外部设定产品)
- 在0.9 V ~ 5.0 V的范围内,可通过外部电阻设定
- 输入电压
- 1.5 V ~ 5.5 V
- 输出电压精度
- ±2.0% (Tj = -40°C ~ +125°C)
- 输入输出电压差
- 70 mV (典型值) (3.0 V输出产品, IOUT = 300 mA)
- 消耗电流
- 工作时 : 60 μA (典型值)、114 μA (最大值)
- 休眠时 : 0.1 μA (典型值)、10 μA (最大值)
- 输出电流
- 可输出1000 mA (VIN ≥ VOUT(S) + 1.0 V)*1
- 输入、输出电容器
- 能够使用大于或等于1.0 μF的陶瓷电容器
- 纹波抑制率
- 70 dB (典型值) (f = 1.0 kHz)
- 内置过载电流保护电路
- 限制输出晶体管的过载电流
- 内置热敏关闭电路
- 检测温度170°C (典型值)
- 内置突入电流限制电路
- 限制接通电源时或将ON / OFF端子设定为ON时产生的过大的突入电流
- 内置ON / OFF控制电路
- 能够延长电池的使用寿命
- 可选择放电分路功能的 "有" / "无"
- 可选择下拉功能的 "有" / "无"
- 工作温度范围
- Ta = −40°C ~ +125°C
- 无铅 (Sn 100%)、无卤素
- AEC-Q100标准应对中*2
*1. 请注意在输出大电流时,使IC的功耗不要超过容许功耗。
*2. 详情请与代理商联系。
用途
- 车载用 (引擎、变速器、汽车悬架、ABS、EV / HEV / PHEV关联器械等)
- 车室内电装应用的稳压电源
- 家电产品的稳压电源
