车载用、工作温度150°C 高耐压、高速、2D双霍尔效应锁存IC S-57W1/W2 S系列

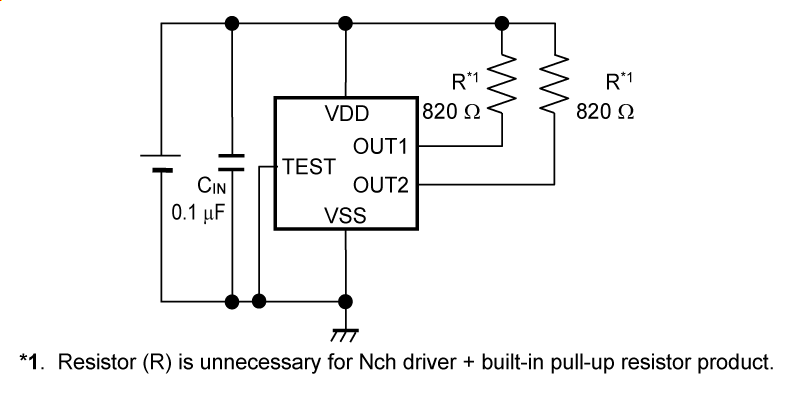

Product Overview Standard Circuit Example HSNT-6(2025) (PJ006-B) SOT-23-5 (MP005-A)

本IC是采用CMOS技术开发的可在高温环境下工作、高耐压、可高速工作的2D双霍尔效应锁存IC。

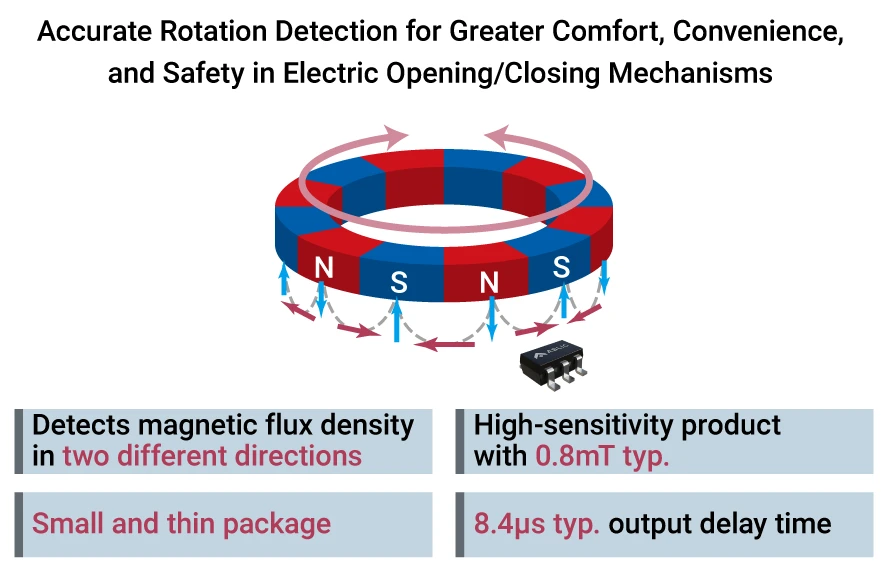

通过检测磁束密度的强弱以及极性变化，可切换输出电压的电位。通过与磁石的组合，可对各种设备的旋转速度和旋转方向进行检测。
由于采用了小型的SOT-23-5封装以及超薄型 (t0.50 mm max.) 的HSNT-6(2025) 封装，因此可高密度安装。

特点

输出种类^*1

输出旋转速度和方向

正交交变输出

检测轴^*1

X和Y轴

Z和X轴

Z和Y轴

输出逻辑^*1(输出旋转速度和方向)

旋转方向正向时V_OUT1 = "L"

旋转方向正向时V_OUT1 = "H"

输出逻辑^*1(正交交变输出)

检测S极时V_OUT1,2 = "L"

检测S极时V_OUT1,2 = "H"

输出方式^*1

N沟道开路漏极输出

N沟道驱动器 + 内置上拉电阻 (10 kΩ typ.)

磁性灵敏度^*1

B_OP = 0.8 mT typ.

B_OP = 2.0 mT typ.

B_OP = 6.0 mT typ.

输出延迟时间

t_D = 8.4 μs typ.

电源电压范围^*2

V_DD = 3.8 V ~ 26.0 V

内置稳压器

内置输出电流限制电路

工作温度范围

Ta = -40°C ~ +150°C

无铅 (Sn 100%)、无卤素

AEC-Q100标准应对中^*3

*1. 可以选项。
*2. 输出方式为N沟道驱动器 + 内置上拉电阻 (10 kΩ typ.) 时，V_DD = 3.8 V ~ 5.5 V。
*3. 详情请与代理商联系。

用途

• 车载用电机相关设备
• 汽车装载器械
• 产业用电机相关设备
• 产业设备
• 住宅设备
