车载用、工作温度125°C、36 V输入、1000 mA的 电压稳压器 S-19214系列

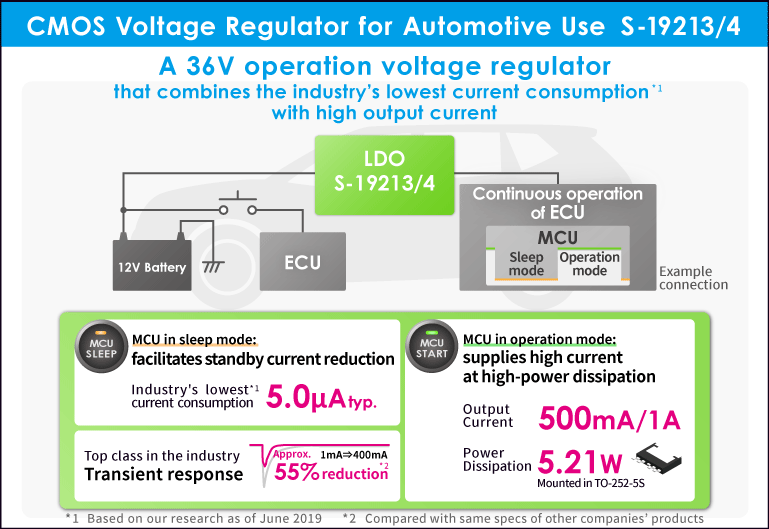

S-19213-4_feature

S-19213系列  (500mA) | S-19214系列  (1000mA)

S-19214系列是采用高耐压CMOS工艺技术开发的高耐压、低消耗电流、高精度输出电压的正电压电压稳压器。
最大工作电压可高达36 V,消耗电流却仅为5.0 μA (典型值),因此可在低消耗电流下工作。并且,由于内置了低通态电阻输出晶体管,所以输入输出电压差非常小,能够获得较大的输出电流。不仅备有可在IC内部设定输出电压型产品,还备有可通过外部电阻设定输出电压型的产品。为了限制输出晶体管的过载电流,内置了过载电流保护电路;为了限制发热,内置了热敏关闭电路。

使用了本公司的电源IC时,根据用户的使用条件,本公司可提供 “热模拟分析服务”,以支援用户的热设计工作。用户通过灵活应用此热模拟分析服务,可减少在开发阶段的热设计风险。
有关热模拟分析服务的实施详情,请向代理商咨询。

注意:本产品可使用于车辆器械、车载器械。考虑使用于车辆器械、车载器械时,请务必与代理商联系。

特点

输出电压 (内部设定产品)
1.8 V, 3.0 V, 3.3 V, 5.0 V, 8.0 V, 12.0 V
输出电压 (外部设定产品)
在1.8 V ~ 30.0 V的范围内,可通过外部电阻设定
输入电压
2.8 V ~ 36.0 V
输出电压精度
±1.5% (Tj = −40°C ~ +125°C)
消耗电流
工作时 : 5.0 μA (典型值)、9.8 μA (最大值)  (Tj = -40°C ~ +125°C )
休眠时 : 0.1 μA (典型值)、2.0 μA (最大值)  (Tj = -40°C ~ +125°C )
输出电流
可输出1000 mA (Vin≥Vout(s)+2.0 V时)*1
输入、输出电容器
可以使用陶瓷电容器 (大于或等于1.0 μF)
内置过载电流保护电路
限制输出晶体管的过载电流流 (带输入输出电压差检测功能)
内置热敏关闭电路
检测温度170°C (典型值)
内置ON / OFF控制电路
能够延长电池的使用寿命
有放电分路功能
有下拉功能
工作温度范围
Ta = −40°C ~ +125°C
无铅 (Sn 100%)、无卤素
可耐受45V抛负载
AEC-Q100标准应对中*2

*1. 请注意在输出大电流时不要超过IC的容许功耗。
*2. 详情请与代理商联系。

用途

  • 汽车车载设备的稳压电源
  • 家电产品的稳压电源
  • 车载用 (引擎、变速器、汽车悬架、ABS、EV / HEV / PHEV关联器械等)
