超薄型パッケージ採用 車載用ホールIC

S-57GD/GS/GN/TZ/RB シリーズ

big-banner

開閉/スライド/回転検出を行う 車載機器・部品へ
【超薄型ホールIC】のご提案

  • 車室空間の確保・快適な操作のために
    モジュールの薄型化, 小型化を実現
  • 非接触検出で耐摩耗・防塵
    機器の耐久性を向上

世界最薄※1パッケージ採用ホールIC

S-57GD、S-57GS/GN、
S-57TZ、S-57RBシリーズがおすすめ

薄さ0.5mmパッケージの ホールICで、磁石含めたトータルスペースを削減。実装性・強度の向上にも貢献する独自パッケージです。

オンライン購入

超薄型ホールICが、快適な車室空間づくりに貢献

車載機器のデザイン性, 操作性向上をサポート

車載機器のデザイン性, 操作性向上をサポート

機器の開閉・スライド・回転動作を非接触で、電気的に検知できるホールIC
車載用途で幅広く活用されているホールICを小型化・薄型化することは、機器全体の小型化やデザイン性・操作性の向上につながります。

世界最薄※1のHSNT-6(2025)パッケージのホールICが、より快適な車室空間の実現に貢献します。

ホールICの薄型化でできること

ホールICの薄型化でできること

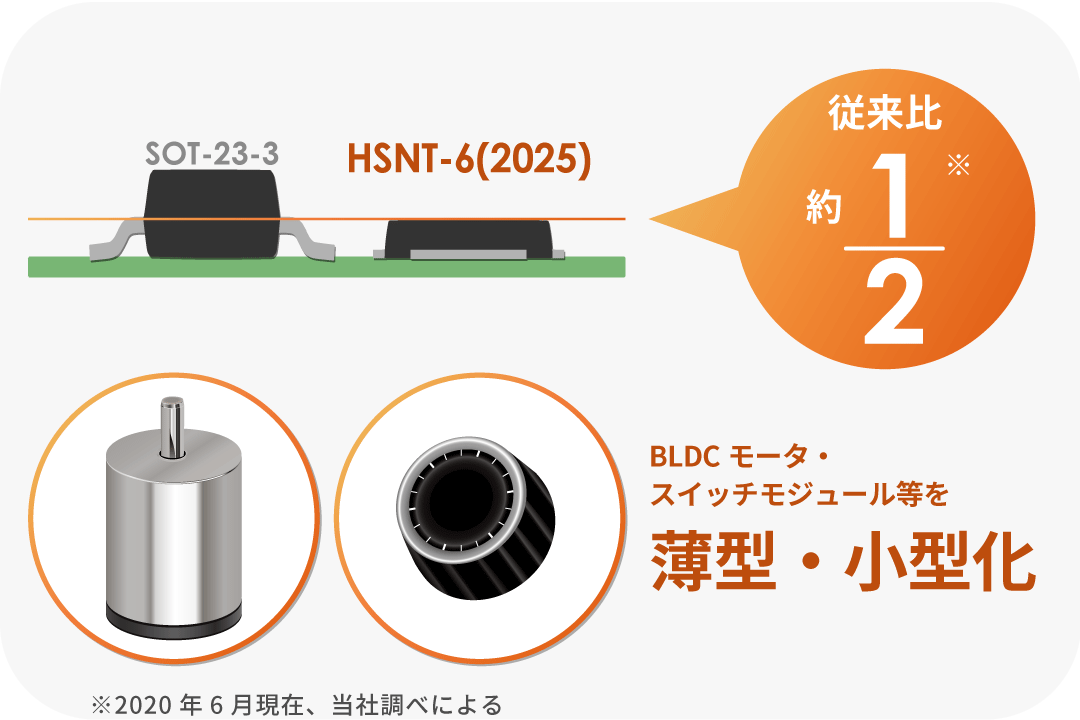

HSNT-6(2025)パッケージは、薄さわずか0.5mm。
従来パッケージのおよそ1/2の薄さ※2を実現しました。

HSNT-6(2025)パッケージのホールICを使えば、磁石を含めたトータルスペースの大幅な削減が可能です。
例えば、

・より薄型・小型なダイヤルスイッチのモジュールを実現。操作性やデザイン性の向上に貢献します。

・パワーウインドウ用のBLDCモータをより薄型に。車室空間の確保につながります。

薄型・小型の「扱いづらさ」を解決

薄型・小型の「扱いづらさ」を解決

エイブリック独自のHSNT-6(2025)パッケージは、超薄型でありながら、パッケージ側面に端子が突出しており、端子と基板が確実にはんだ接合されていることを自動外観検査で確認することが可能です。

また、同じく自動外観検査が可能なパッケージとしてTSOT-23-3Sパッケージを選ぶこともできます。

アプリケーション

自動車搭載機器

・エアコン調整ダイヤル、ステアリングスイッチ、シートベルトバックル、
シフトレバー、ドアなどの開閉検知・スライド検知

・車載用ファンモータ、ルーフウィンドウモータ、電動パワーステアリングモータ、
ワイパーモータなどのDCブラシレスモータ制御における回転検出

車載用ホールIC ラインナップ

仕様

製品名 S-57GDシリーズ S-57GS/GNシリーズ S-57TZシリーズ S-57RBシリーズ
  両極検知 片極検知 ZCL検知 交番検知
電源電圧範囲 VDD=2.7V ~ 26.0V
出力論理 アクティブ=”L”
アクティブ=”H”
アクティブ=”L”
アクティブ=”H”
S極検知時 VOUT=”L”
S極検知時 VOUT=”H”
S極検知時 VOUT=”L”
S極検知時 VOUT=”H”
出力形態 Nchオープンドレイン出力
Nchドライバ + 内蔵プルアップ抵抗(1.2 kΩ)
ゼロクロスラッチ点 BZ=0.0mT typ.
磁気感度 3.0mT, 6.0mT,
10mT, 15mT
3.0mT, 6.0mT,
10mT, 15mT
0.5mT, 2.2mT,
3.0mT, 6.0mT, 10mT
チョッピング周波数 500kHz
出力遅延時間 16.0μs typ. 8.0μs typ. 8.0μs typ. 8.0μs typ.
動作温度範囲 Ta= -40°C ~ +150°C
データシート

製品データシート

製品データシート

製品データシート

製品データシート

オンライン購入

S-57GD S シリーズ

S-57GS/GN S シリーズ

S-57TZ S シリーズ

S-57RB S シリーズ
