高電圧アナログスイッチのご紹介
低電力化、小型化、低コスト化を実現する高電圧アナログスイッチ
エイブリックの高電圧アナログスイッチは超音波診断装置で培った技術により高耐圧、多チャンネル、低オン抵抗、単一電源を実現し、幅広い用途にお使いいただける製品を取り揃えております。
主な特長

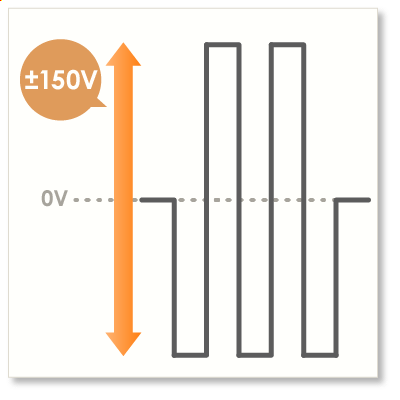

高電圧信号を入力可能
- 定常状態の電圧で±100V、OverShoot±150Vの高電圧に対応。
- 高電圧スイッチのon抵抗による振幅低下を補完するため、入力振幅電圧を上げることが可能。

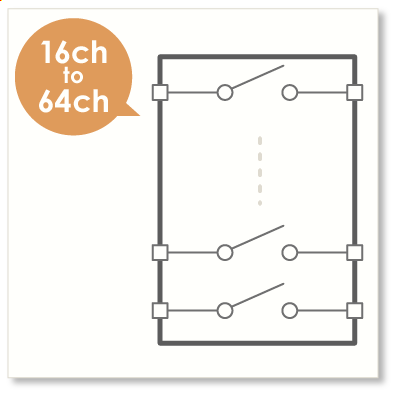

多チャネル高集積
- 16チャネルから64チャネルの高集積で装置の小型化とコスト低減に貢献。

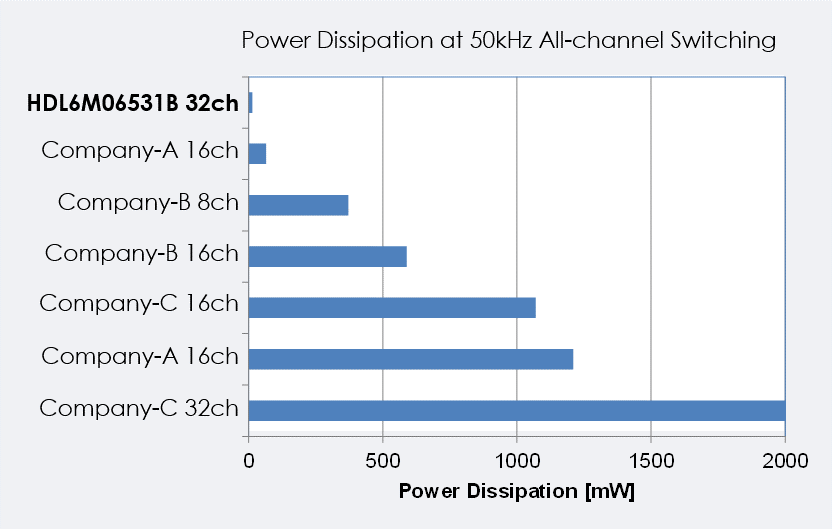

5V単一電源で低消費電力
- 単一5V電源のみで動作可能なため、優れた低消費電力を実現すると共に装置の安全設計に貢献。

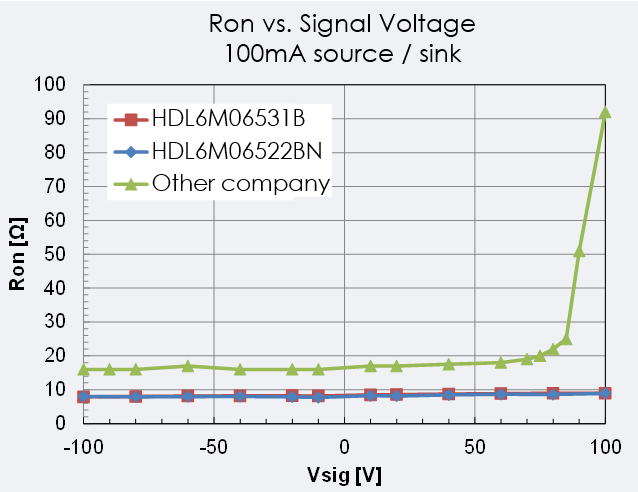

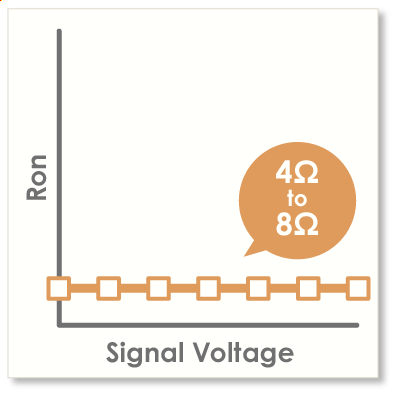

信号電圧に依存しない低オン抵抗
- ±100Vの信号電圧に依存しない安定した4Ω～8Ωの低オン抵抗を実現。

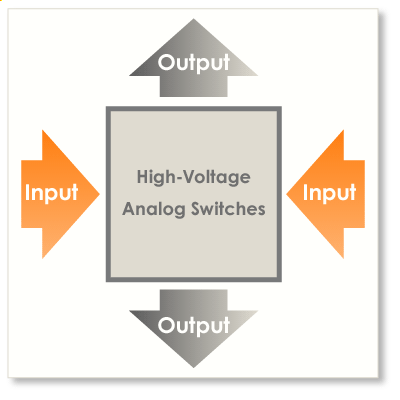

効率的な基板配線を実現するピン配置
- 信号入力端子と出力端子をそれぞれ対辺に配置したことにより、効率的な基板配線が可能となり装置小型化とコスト低減に貢献。
アプリケーション
- 医療用超音波システム
- 産業機器
- 計測機器
- テスト装置
- メカニカル・リレー代替
最新情報はこちら
| 製品名 | データシート | オンライン購入 | チャンネル数 | 構成 | インタフェース | 電源電圧 (V) | アナログ信号電圧 (V) | スイッチ電流 (A) | スイッチ Ron (Ω) | パッケージ -ピン数 | 機能 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 検索 | 選択 | 選択 | 選択 | 選択 | 選択 | 選択 | 選択 | 選択 | 検索 | ||
| HDL6M06502B | chip1stop CoreStaFF Digi-Key MOUSER | 16 | SPST | 4バンク×4 | 5 | ±100 | ±2.0 | 8 | QFN-52 | アクティブクランプ付き16チャンネル（4チャンネル×4バンク）高電圧SPSTアナログスイッチ | |
| HDL6M06522BN | chip1stop CoreStaFF Digi-Key MOUSER | 32 | SPST | シリアル | 5 | ±100 | ±2.0 | 8 | QFN-84 | アクティブクランプ付き32チャネル高電圧SPSTアナログスイッチ | |
| HDL6M06531B | chip1stop CoreStaFF Digi-Key MOUSER | 32 | SPDT | シリアル | 5 | ±100 | ±2.0 | 8 | QFN-64 | アクティブクランプ付き32チャネル高電圧SPDTアナログスイッチ（2：1 MUX / DEMUX） | |
| S-UM6522E | chip1stop CoreStaFF Digi-Key MOUSER | 32 | SPST | SDI/Bank | 5 | ±100 (Overshoot: ±150) | ±2.0 | 8 | QFN-84 | 32チャネル高電圧SPSTアナログスイッチ SDIまたはバンクインタフェース選択可能 | |
| S-UM6531E | chip1stop CoreStaFF Digi-Key MOUSER | 32 | SPDT | SDI/Bank | 5 | ±100 (Overshoot: ±150) | ±2.0 | 8 | QFN-64 | 32チャネル高電圧SPDTアナログスイッチ SDIまたはバンクインタフェース選択可能 | |
| S-UM6523 | chip1stopCoreStaFFDigi-KeyMOUSER | 32 | SPST | SDI/Bank | 5 | ±100 (Overshoot: ±150) | ±2.0 | 8 | BGA-169 | 32チャネル高電圧SPSTアナログスイッチ SDIまたはバンクインタフェース選択可能 | |
| S-UM6524 | chip1stopCoreStaFFDigi-KeyMOUSER | 32 | SPST | SDI/Bank | 5 | ±100 (Overshoot: ±150) | ±2.0 | 4 | BGA-330 | 32チャネル高電圧SPSTアナログスイッチ SDIまたはバンクインタフェース選択可能 | |
| S-UM6532 | chip1stopCoreStaFFDigi-KeyMOUSER | 64 | SPST | SDI/Bank | 5 | ±100 (Overshoot: ±150) | ±2.0 | 6 | BGA-441 | 64チャネル高電圧SPSTアナログスイッチ SDIまたはバンクインタフェース選択可能 |
If you can not find the product, please click here or contact our sales representatives.
