超小型ワイヤレス給電IC S-8471/8473/8474 シリーズ

エイブリックは、簡単に小型のワイヤレス給電システムを実現できる、超小型ワイヤレス給電制御ICを製品化しました。ウエアラブル端末などに最適です。

特長

SNT6A, SNT-8A

  • 給電側:USB 5V電源を使用可能(S-8474
  • 100mA@5V受電可能(S-8471
  • リチウムイオン二次電池充電機能(S-8473
  • 給電状態表示機能(連続動作モード / 間欠動作モード)
  • サーミスタによる高温保護機能
  • 超小型パッケージ

1. 回路構成例

給電制御にS-8474、受電制御にS-8473を使用した場合

超小型ワイヤレス給電IC 回路構成例

2. 製品ラインナップ

項目 S-8471 S-8473 S-8474
用途 受電制御 受電制御 給電制御
特長 定電圧出力 リチウムイオンニ次電池
充電機能付き
(充電電流 33mA)
連続動作/間欠動作
切り替え機能
動作電圧 0.95~6.5V 2.2~5.0V 4.5~6.5V
動作時消費電流 30μA typ. 250μA typ. 200μA typ.
パッケージ SNT-6A SNT-8A SNT-8A

3. アプリケーション例

ワイヤレス給電IC アプリケーション例 スマートウオッチ、ヘッドセット、活動量計、カード型機器、メガネ型端末

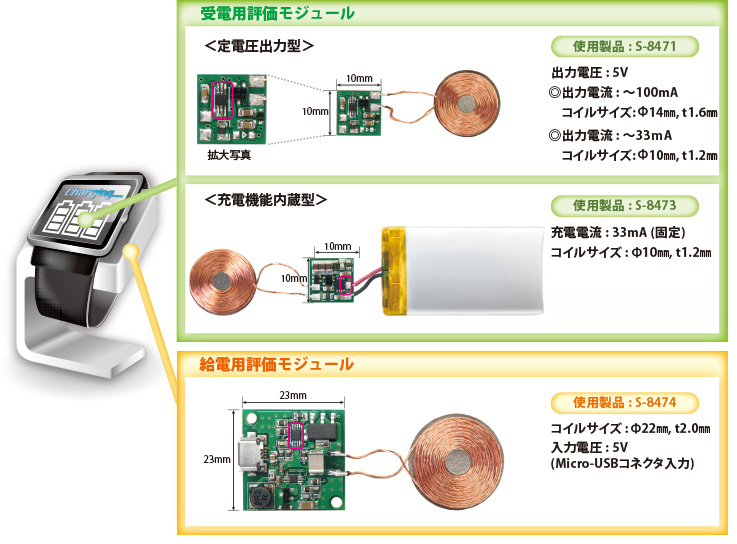

4. モジュール例

ワイヤレス給電IC 受電用評価モジュール、給電用評価モジュール
