車載用 高精度 低ノイズ シャント電圧リファレンス
高精度センシングのニーズに応える
- 業界最高* 出力電圧精度、業界最小* 出力電圧温度係数
センサの読み取り精度向上 - 低ノイズ
システムの高精度化と設計簡素化に貢献 - 大電流
複数回路の基準電圧として使用可能
高精度センシングと安全設計に貢献する
車載用シャント電圧リファレンス
センサの読み取り精度の向上に貢献

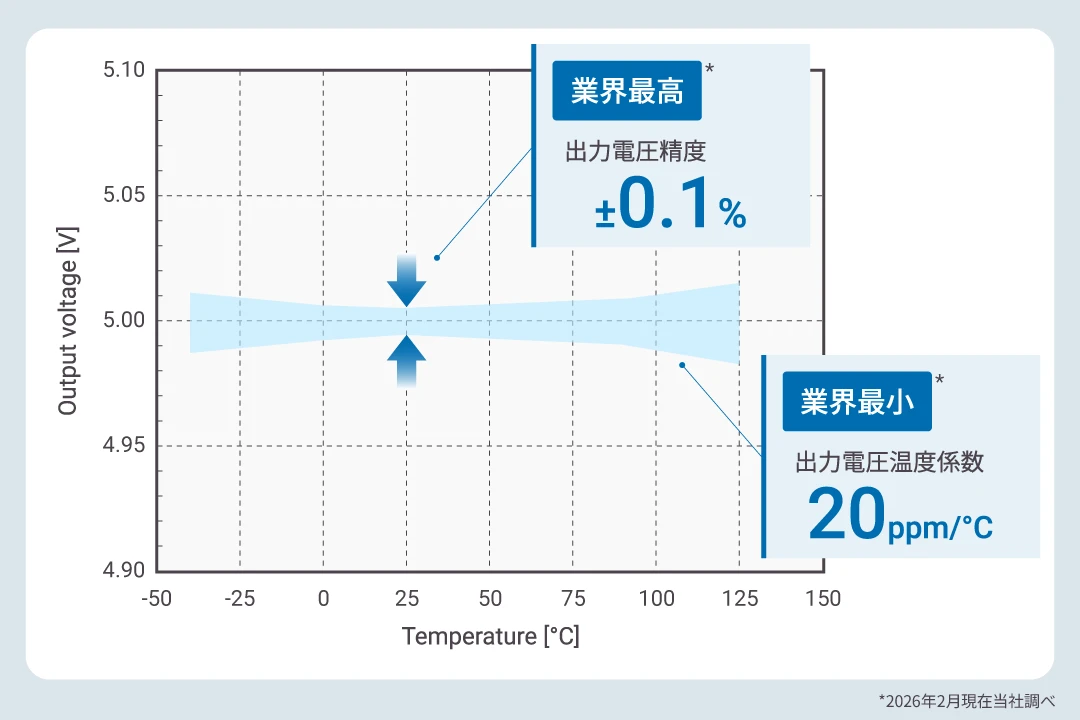

S-19760/1シリーズは、業界最高*の出力電圧精度 ±0.1%と、業界最小*の出力電圧温度係数 20ppm/°Cを実現しています。この優れた温度特性により、過酷な環境下においても高精度で安定した基準電圧を供給可能です。とくにA/Dコンバータの基準電圧として、センサの読み取り精度の向上に貢献します。
*2026年2月現在当社調べ
低ノイズが高精度化と設計簡素化に貢献

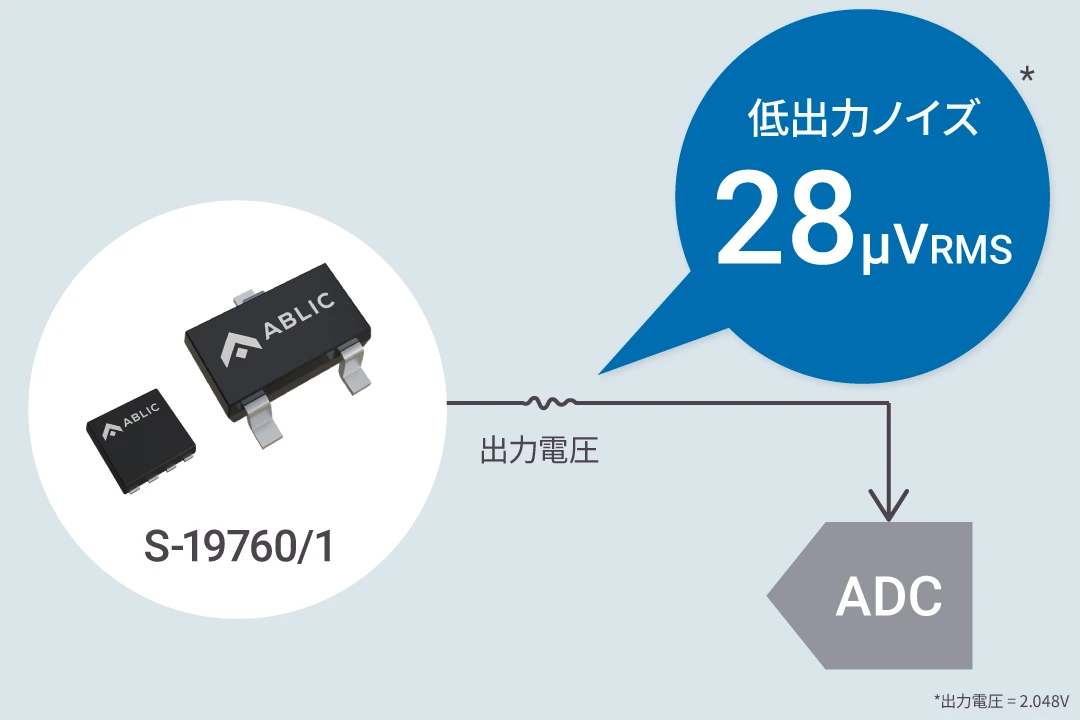

S-19760/1シリーズは、低出力ノイズ 28μVRMS (出力電圧 = 2.048V) を実現しています。これにより、センサ信号をデジタル数値に変換するA/Dコンバータの測定誤差の最小化にも貢献します。また、ノイズ対策用の外部フィルタ回路の簡略化や削減が可能となり、システム設計の簡素化と総合的なコスト削減が可能になります。
大電流により複数回路の基準電圧として使用可能

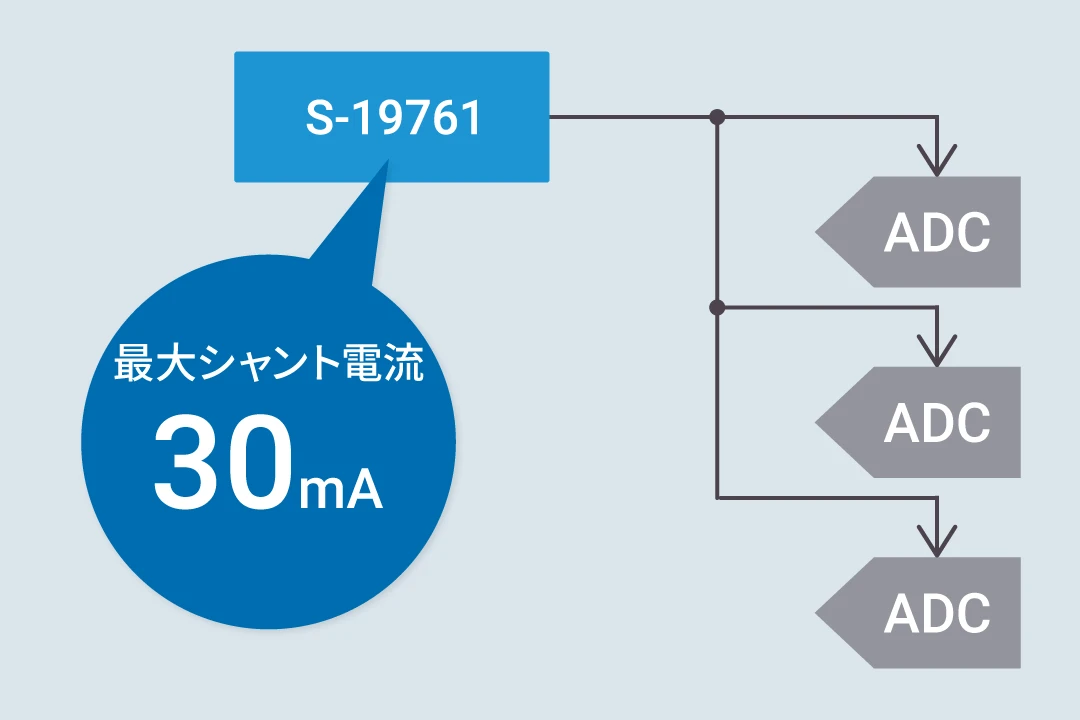

S-19761シリーズは最大シャント電流が30mAと高いため、単一のICで複数回路の基準電圧や、高精度電源として使用可能です。これにより、外部バッファ回路が不要となり、搭載部品数の削減、コスト削減、省スペース化を実現します。
アプリケーション
- A/Dコンバータの基準電圧
- コンパレータの基準電圧
- インバータ、BMS、OBC、DC-DCコンバータ,
ADASドメインコントローラ - 車載用 (エンジン、トランスミッション、サスペンション、ABS、EV / HEV / PHEV関連機器等)

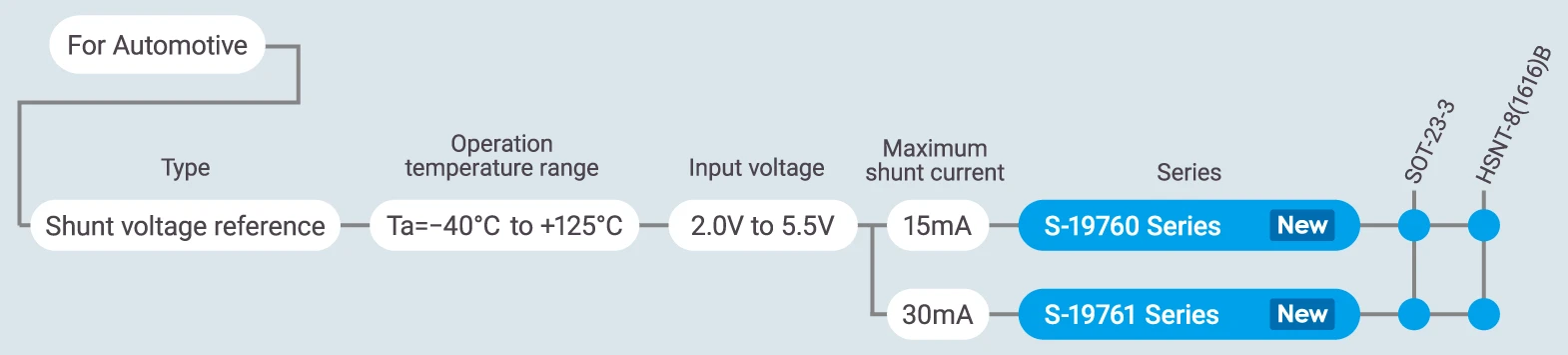

車載用電圧リファレンス (125°C対応品) ラインナップ
仕様
| 製品名 | S-19760 | S-19761 | |
|---|---|---|---|
| 車載用 | |||
| カソード電圧 | 2.0V ~ 5.5V | ||
| カソード電圧耐圧 | 6.0V | ||
| 出力電圧 | 2.048V, 2.5V, 3.0V, 3.3V, 4.096V, 5.0V | ||
| 出力電圧精度 | Aタイプ : ±0.1% (Ta = +25°C) Bタイプ : ±0.2% (Ta = +25°C) Cタイプ : ±0.2% (Ta = +25°C) |
||
| 出力電圧温度係数 | Aタイプ : ±10ppm/°C (Ta = 0°C ~ +85°C) Aタイプ : ±20ppm/°C (Ta = -40°C ~ +125°C) Bタイプ : ±30ppm/°C (Ta = -40°C ~ +125°C) Cタイプ : ±80ppm/°C (Ta = -40°C ~ +125°C) |
||
| シャント電流 | 80μA ~ 15mA | 80μA ~ 30mA (出力電圧2.048V時は25mA) |
|
| 出力ノイズ | 28μVRMS (出力電圧 = 2.048V時) | ||
| 出力コンデンサ (セラミック) | 0.22μF以上 | 0.68μF以上 | |
| 過電流保護回路 | 出力トランジスタの過電流を制限 | 搭載パッケージ | SOT-23-3, HSNT-8(1616)B (B, Cタイプのみ) |
| 動作温度範囲 | Ta = -40°C ~ +125°C | ||
| 車載品質 | AEC-Q100進行中、PPAP対応可能 | ||
| データシート | |||
