超低オフセット性能を達成した高精度オペアンプ (ゼロドリフトアンプ)
低消費電流かつ低電圧動作が可能なオペアンプ&コンパレータをラインナップ!
≫さらに詳しく「オペアンプとは？」、「ゼロドリフトアンプとは？」
1. 高耐圧、高精度オペアンプ (ゼロドリフトアンプ)
S-19630AB (2回路)｜ S-89630AB (2回路)
高耐圧動作
広動作電圧範囲 (4.0 ~ 36V) により、5V系から24V系やバッテリ直結の高電圧系システムまで幅広く使用可能。
高精度動作
低オフセット電圧50µV max.、低オフセット電圧ドリフト25nV/°C typ.により微小な信号を高精度かつ温度に影響されずに増幅可能。
入力Rail-to-Rail
入力Rail-to-Rail により、ロウサイド、ハイサイド両方の微小な信号を増幅可能。
2. 低電圧動作、高精度オペアンプ (ゼロドリフトアンプ)
S-19611AB (2回路)｜ S-89713B (2回路)
低電圧動作
2.65Vからの低電圧動作により3V系、5V系のIoT機器等のシステムで使用可能。
高精度動作
低オフセット電圧100µV max.によりひずみゲージ等のセンサーデバイスからの微小な信号を高精度に増幅可能。
入力Rail-to-Rail
入力Rail-to-Rail により、ロウサイド、ハイサイド両方の微小な信号を増幅可能。
3. 低電圧動作、超低消費電流オペアンプ
オペアンプ : S-89430A/1A (1回路)｜ S-89430B/1B (2回路)
低電圧動作
低電圧0.9Vでの動作が可能。

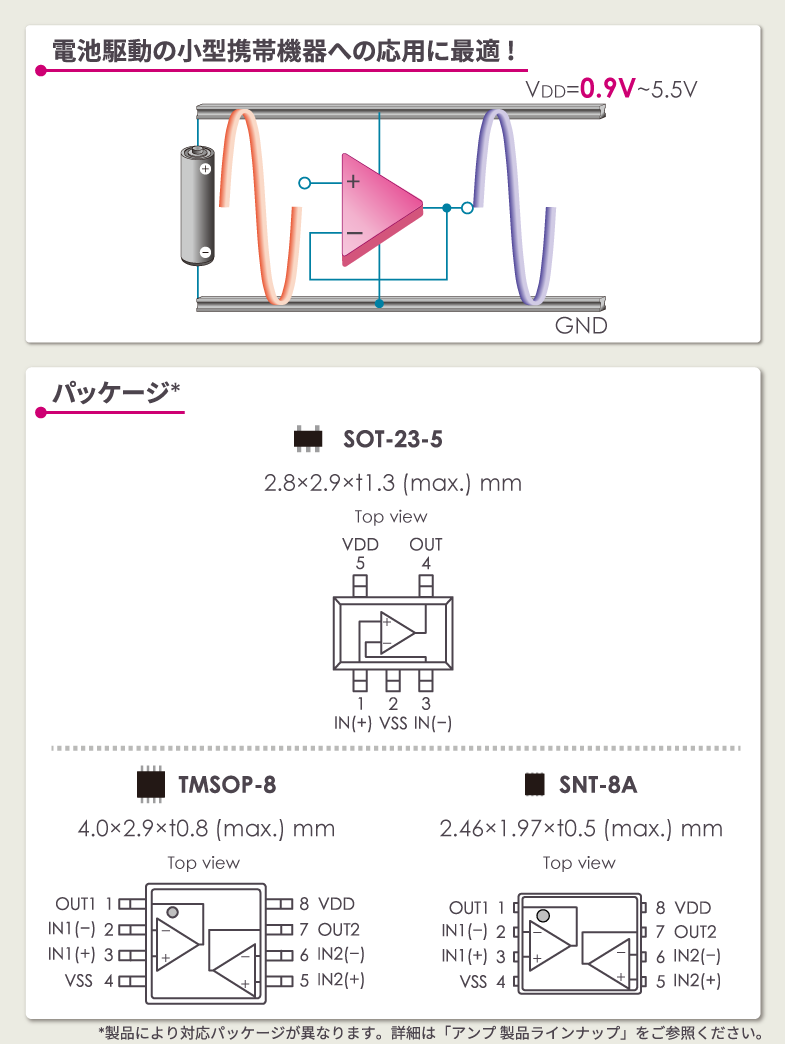

乾電池1本で動作が可能かつ、終止電圧 (使い切られる状態) 0.9Vまで使用可能であり、 乾電池駆動の携帯機器等各種アプリケーションに最適。
超低消費電流動作
小型バッテリを搭載するモバイル機器やウェアラブル機器等の長時間駆動を強力にサポート。
・オペアンプ S-89430/1
IDD=0.75µA max. (1回路あたり)
入力Rail-to-Rail
入力Rail-to-Railにより、ロウサイド、ハイサイド両方の微小な信号の増幅動作、比較動作が可能。

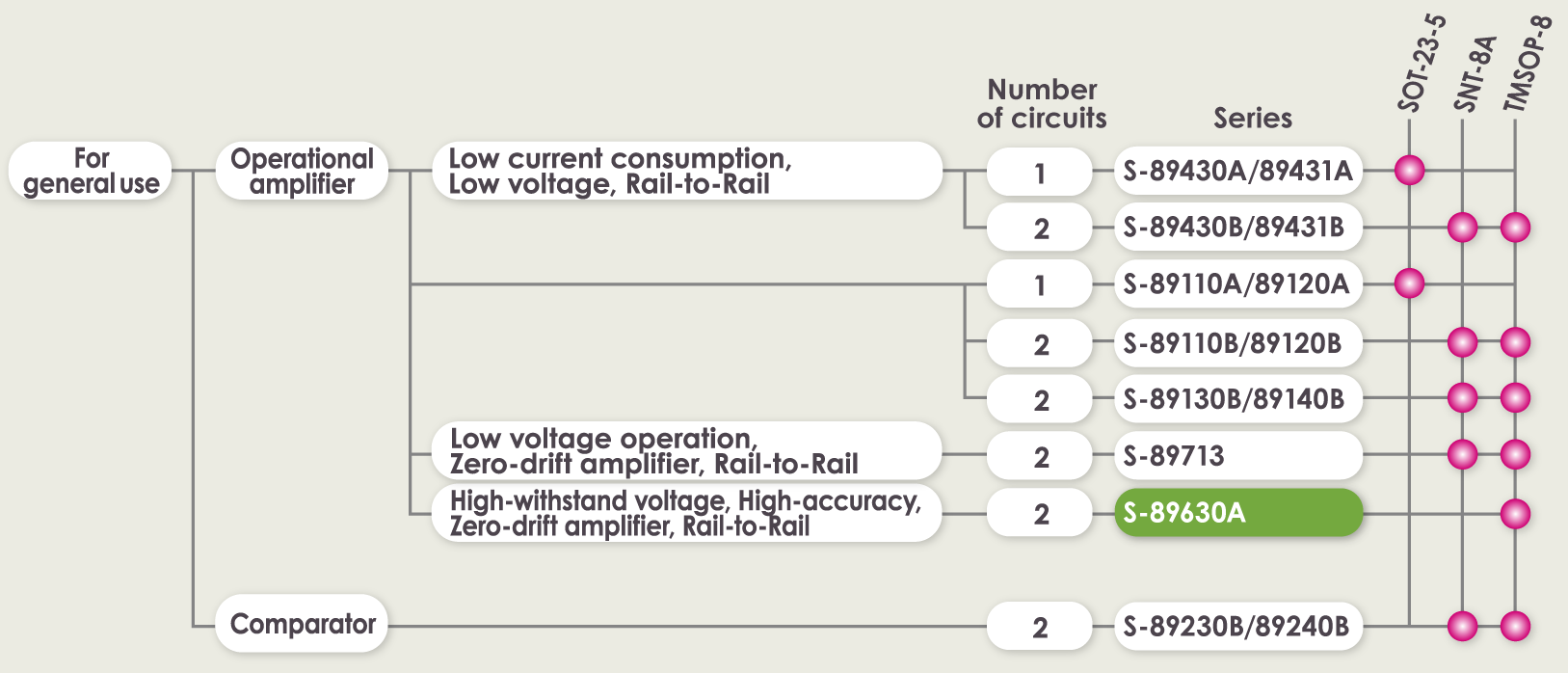

民生用オペアンプ/コンパレータ
5. 製品仕様一覧表

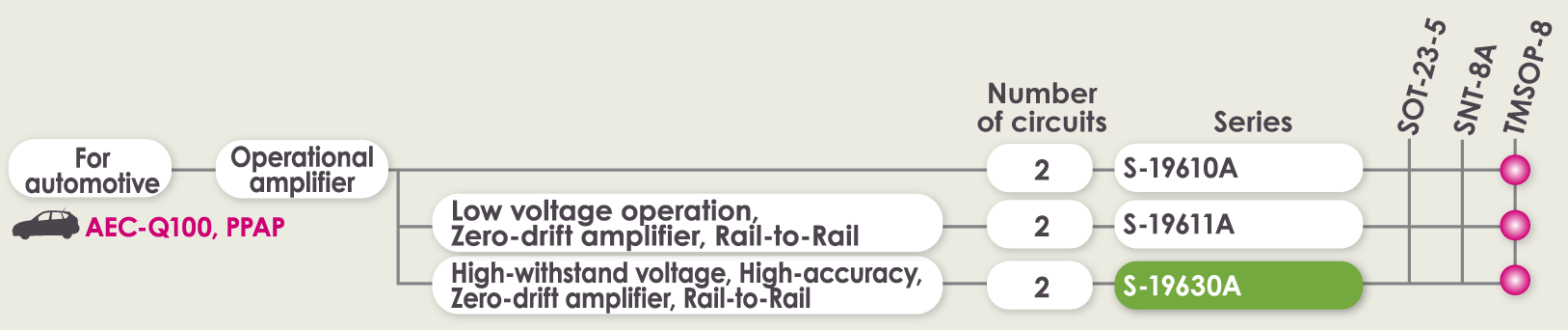

車載用オペアンプ全温度範囲で記載のスペックを保証しています。
| 製品名 | データ シート |
入力 Rail-to-Rail |
動作電圧 範囲 |
消費電流 (Typ.) (1回路あたり) |
入力 オフセット 電圧 (Max.) (全温度範囲) |
利得帯域 幅積 |
スルー レート |
動作温度 範囲 |
|---|---|---|---|---|---|---|---|---|
| S-19610A | - | 2.7 ~ 5.5V | 1.0mA | 6.0mV | 3.0MHz | 2.0V/μs | -40 ~ +125°C | |
| S-19611A | ✓ | 2.65 ~ 5.5V | 200μA | 100μV | 320kHz | 0.22V/μs | -40 ~ +105°C | |
| S-19630A | ✓ | 4.0 ~ 36.0V | 250μA | 50μV | 1.2MHz | 0.45V/μs | -40 ~ +125°C |
民生用オペアンプ
| 製品名 | データ シート |
入力 Rail-to-Rail |
動作電圧 範囲 |
消費電流 (Typ.) (1回路あたり) |
入力 オフセット 電圧 (Max.) (Ta=+25°C) |
利得帯域 幅積 |
スルー レート |
動作温度 範囲 |
|---|---|---|---|---|---|---|---|---|
| S-89430 | ✓ | 0.9 ~ 5.5V | 0.5μA | 10.0mV | 4.8kHz | 5.0V/ms | -40 ~ +85°C | |
| S-89431 | ✓ | 0.9 ~ 5.5V | 0.5μA | 5.0mV | 4.8kHz | 5.0V/ms | -40 ~ +85°C | |
| S-89110 | - | 1.8 ~ 5.5V | 50μA | 4.0mV | 175kHz | 0.07V/μs | -40 ~ +85°C | |
| S-89120 | - | 1.8 ~ 5.5V | 10μA | 4.0mV | 35kHz | 0.015V/μs | -40 ~ +85°C | |
| S-89130 | - | 2.7 ~ 5.5V | 1.0mA | 6.0mV | 3.0MHz | 2.0V/μs | -40 ~ +125°C | |
| S-89140 | - | 2.7 ~ 5.5V | 0.27mA | 7.0mV | 1.0MHz | 0.5V/μs | -40 ~ +125°C | |
| S-89713 | ✓ | 2.65 ~ 5.5V | 165μA | 10μV | 240kHz | 0.16V/μs | -40 ~ +85°C | |
| S-89630A* | ✓ | 4.0 ~ 36.0V | 250μA | 50μV | 1.2MHz | 0.45V/μs | -40 ~ +125°C |
*全温度範囲で記載のスペックを保証しています。
6. エイブリックのオペアンプ、コンパレータを試してみる
車載用オペアンプ
| S-19610A | 低電圧動作 低消費電流 |     |
| S-19611A | 低電圧動作 ゼロドリフトアンプ Rail-to-Rail | |
| S-19630A | 高耐圧 高精度 ゼロドリフトアンプ Rail-to-Rail | |
民生用オペアンプ
| S-89430/89431 | 低消費電流 低電圧 Rail-to-Rail | |
| S-89110/120, S-89130/140 |
低電圧動作 低消費電流 | |
| S-89713 | 低電圧動作 ゼロドリフトアンプ Rail-to-Rail | |
| S-89630A | 高耐圧 高精度 ゼロドリフトアンプ Rail-to-Rail | |
民生用コンパレータ
| S-89230/240 | 低電圧動作 低消費電流 | |
