車載用 150°C動作 高耐圧 高速 2DデュアルホールラッチIC S-57W1/W2 Sシリーズ

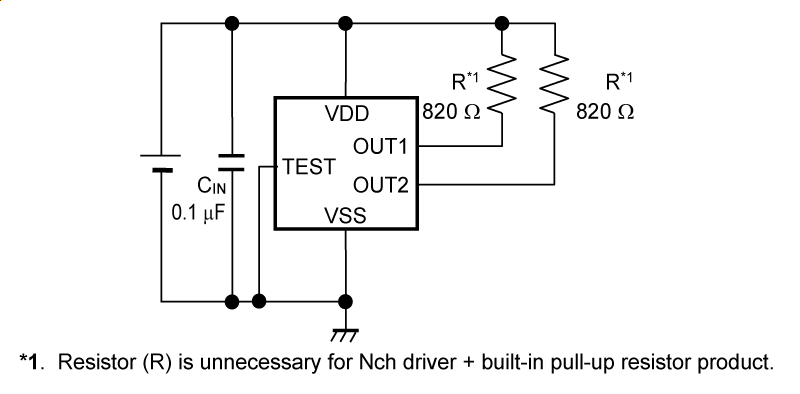

製品概要 標準回路例 SOT-23-5 (MP005-A) HSNT-6(2025) (PJ006-B)

本ICは、CMOS技術を使用して開発した、高温、高耐圧、高速動作が可能な2DデュアルホールラッチICです。

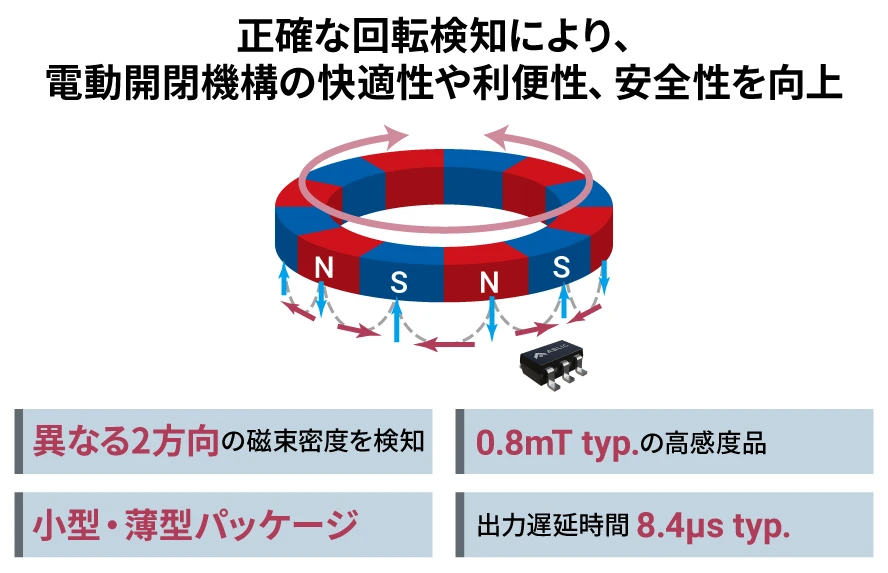

磁束密度の強弱および極性変化を検知して、出力電圧レベルを切り替えます。磁石と組み合わせることで、さまざまな機器の回転速度と回転方向の検出が可能です。
小型のSOT-23-5パッケージまたは、超薄型 (t0.50 mm max.) のHSNT-6(2025)パッケージを採用しているため、高密度実装が可能です。

特長

出力タイプ^*1

回転速度、方向出力

直交交番出力

検知軸^*1

XY軸

ZX軸

ZY軸

出力論理^*1(回転速度、方向出力)

回転方向正転時V_OUT1 = "L"

回転方向正転時V_OUT1 = "H"

出力論理^*1(直交交番出力)

S極検知時V_OUT1,2 = "L"

S極検知時V_OUT1,2 = "H"

出力形態^*1

Nchオープンドレイン出力

Nchドライバ + 内蔵プルアップ抵抗 (10 kΩ typ.)

磁気感度^*1

B_OP = 0.8 mT typ.

B_OP = 2.0 mT typ.

B_OP = 6.0 mT typ.

出力遅延時間

t_D = 8.4 μs typ.

電源電圧範囲^*2

V_DD = 3.8 V 〜 26.0 V

レギュレータ内蔵

出力電流制限回路内蔵

動作温度範囲

Ta = -40°C ~ +150°C

鉛フリー (Sn 100%)、ハロゲンフリー

AEC-Q100進行中^*3

*1. オプション選択が可能。
*2. 出力形態がNchドライバ + 内蔵プルアップ抵抗 (10 kΩ typ.) の場合、V_DD = 3.8 V ~ 5.5 Vとなります。
*3. 詳細は、販売窓口までお問い合わせください。

用途

• 車載用モータ関連機器
• 自動車搭載機器
• 産業用モータ関連機器
• 産業機器
• 住宅設備機器
