酸化銀電池駆動アプリケーションに
最適なホールIC
- 酸化銀電池駆動アプリケーションに対応
1.3Vからの低電圧動作 - 従来品と比較して約5倍
低消費で長時間駆動 - 製品の小型化やデザイン性の向上に貢献
小型、薄型パッケージ
酸化銀電池駆動アプリケーションに最適
超低消費電流 低電圧動作 両極検知型 ホールIC

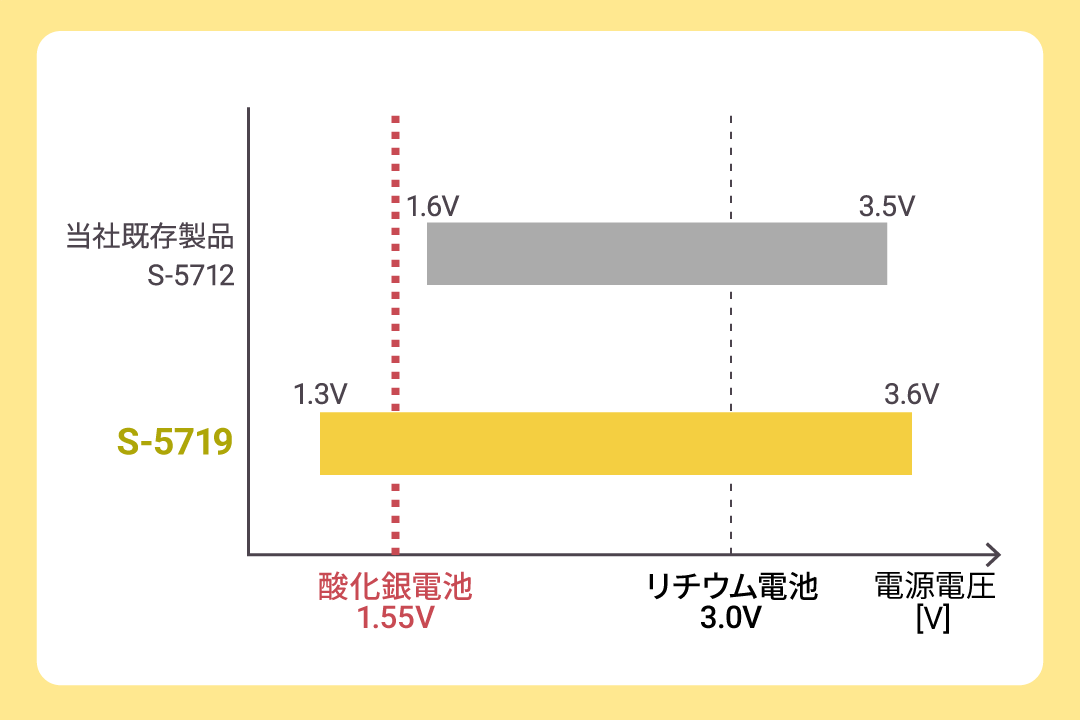

1.3Vからの低電圧動作
S-5719シリーズは、電源電圧範囲が1.3Vから3.6Vと広範囲です。これにより、一般的なリチウムイオン電池 (約3.0V) はもちろんのこと、酸化銀電池 (約1.55V) のような低電圧で駆動する電子機器にも最適です。
電池の種類を選ばない柔軟性は、設計の自由度を高め、より多様なアプリケーションへの応用を可能にします。

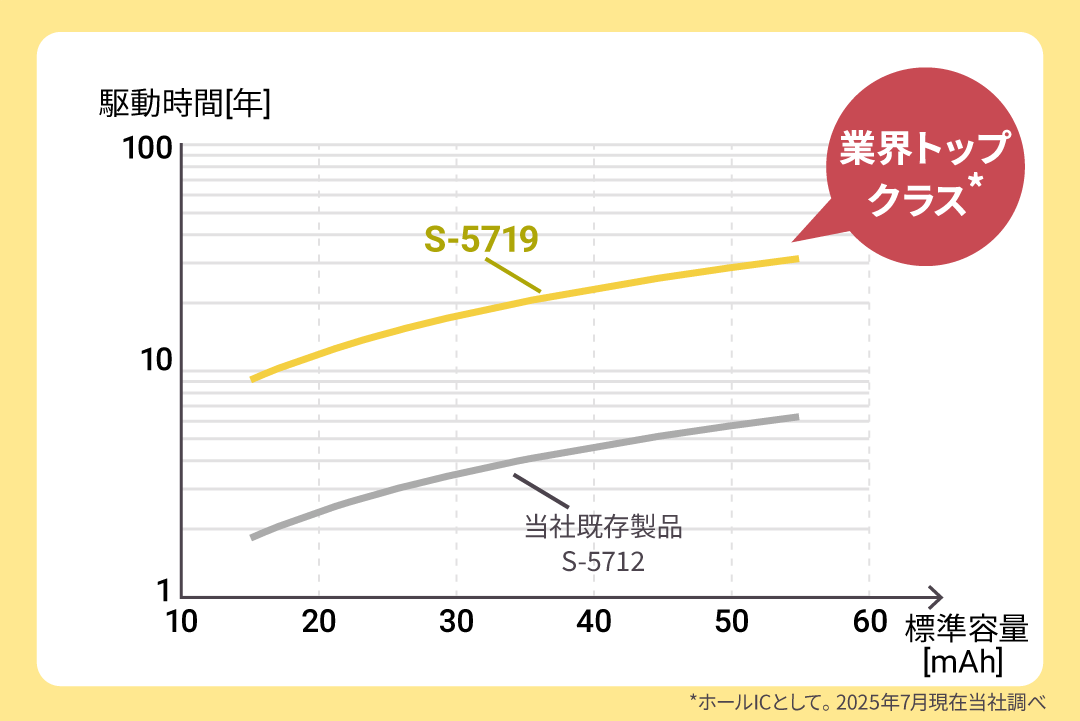

低消費で長時間駆動
S-5719シリーズは、わずか0.2μA (typ.) という業界トップクラス*の超低消費電流を実現したホールICです。
これは、当社既存製品 (S-5712シリーズ) と比較して約5倍もの駆動時間に相当します。これにより、電池駆動アプリケーションの動作寿命を飛躍的に向上させます。
機器の脱着状態を磁気センサで検知することによってウェイクアップ機能、オン/オフ機能などの用途に最適です。
*ホールICとして。2025年7月現在当社調べ

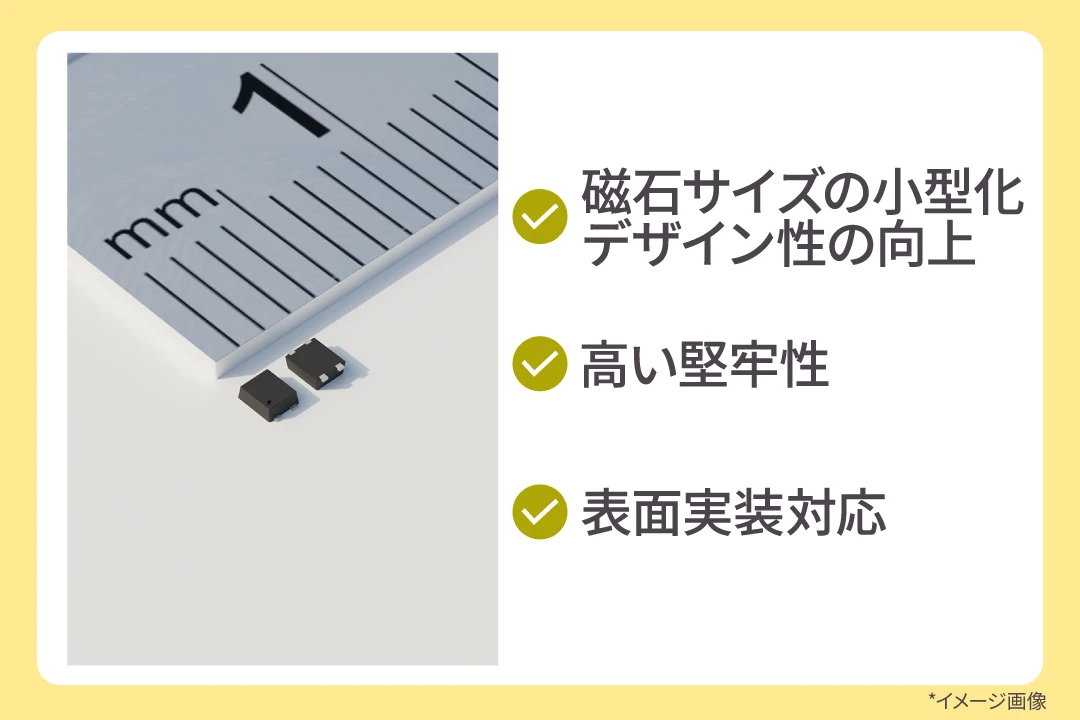

小型、薄型パッケージ
S-5719シリーズは、1.6 × 1.2 × t0.5 (max.) mmの小型パッケージ「SNT-4A」を採用しています。
これにより、磁石サイズの小型化・配置自由度を向上させ、最終製品の小型化やデザイン性の向上にも貢献します。
S-5719シリーズはホール素子と信号処理回路を同一シリコン上に形成し樹脂にモールドされているため、きわめて高い堅牢性を確保しています。振動、衝撃耐性に課題があるリードスイッチからの置き換えにも最適です。

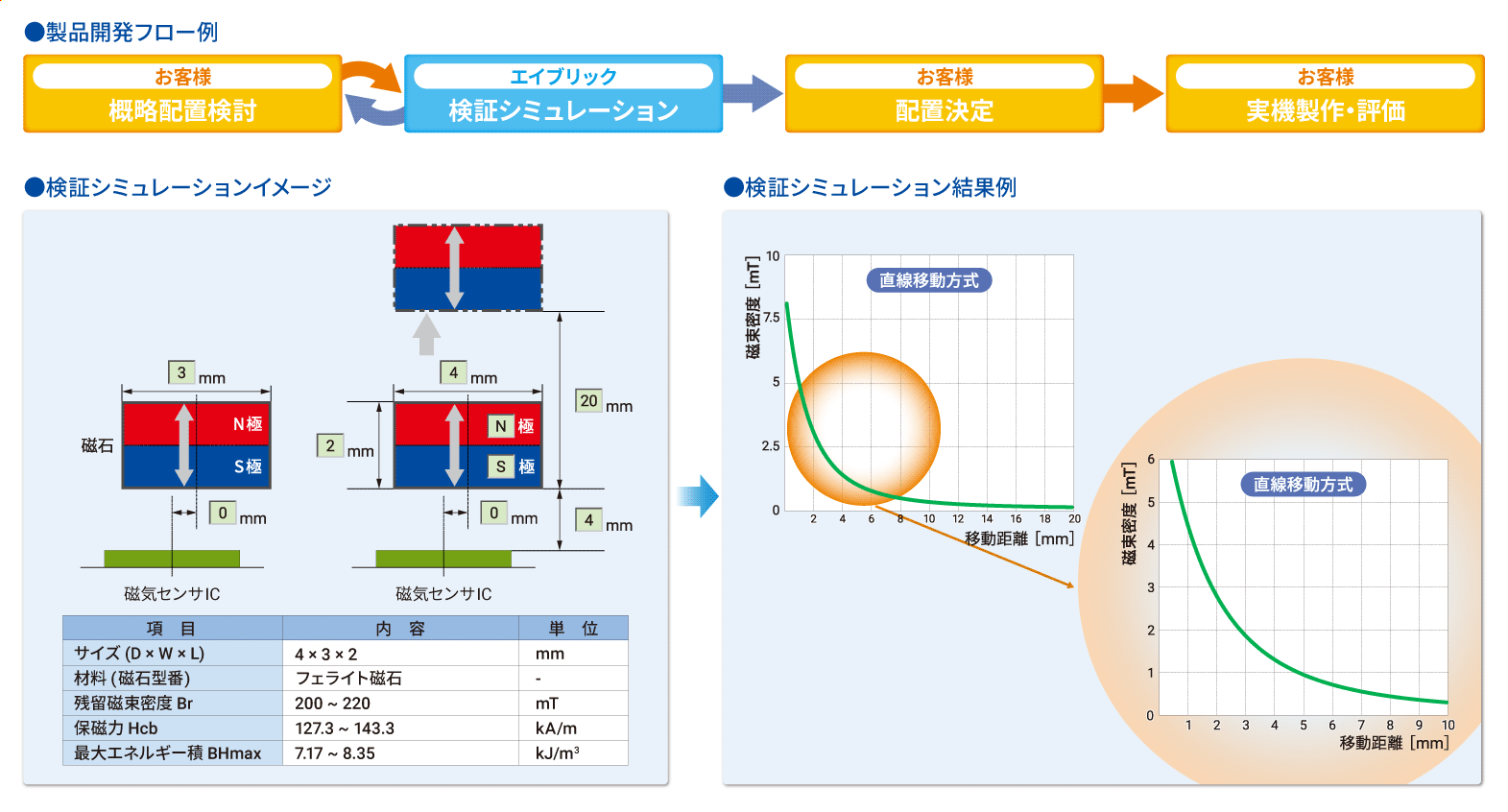

磁気シミュレーションで開発をサポート!
エイブリックでは、お客様の機構にあわせて磁石と弊社磁気センサICの最適な組み合わせをご提案する “磁気シミュレーションサービス” を提供しております。この磁気シミュレーションサービスをご活用いただくことで、試作回数、開発期間、開発費用の削減やより高いコストパフォーマンスが期待できる部品の最適化に貢献いたします。
詳しくは “磁気シミュレーションサービス” をご確認ください。
アプリケーション

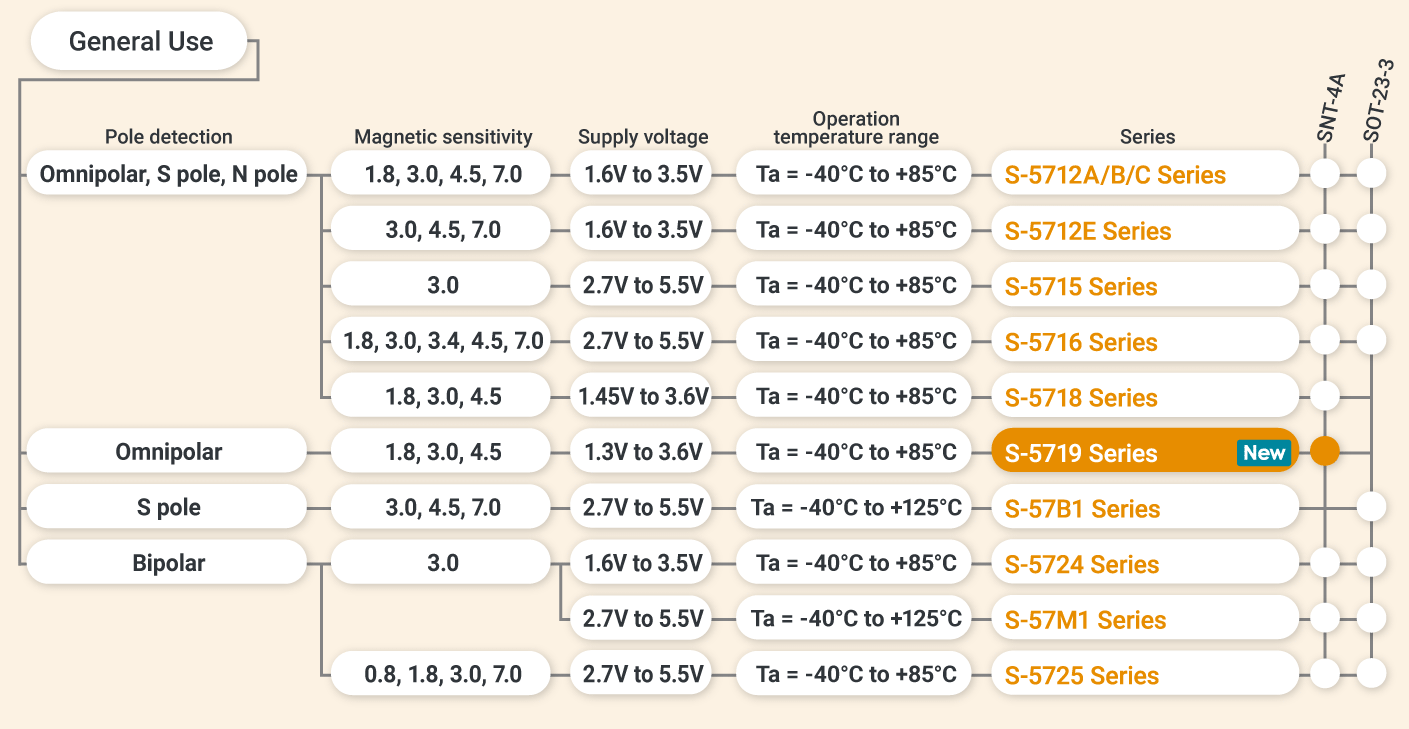

磁気センサ (ホールスイッチ、ラッチIC) ラインナップ
仕様
製品名 | S-5719 シリーズ |
---|---|
一般用途 | |
電源電圧範囲 | 1.3V ~ 3.6V |
極検知 | 両極検知 |
磁気感度 | 1.8mT, 3.0mT, 4.5mT |
駆動周期 (消費電流)*1 | tCYCLE = 531.2ms typ. (IDD = 0.2µA typ.) tCYCLE = 133.2ms typ. (IDD = 0.5µA typ.) |
搭載パッケージ | SNT-4A |
動作温度範囲 | Ta = −40°C ~ +85°C |
データシート |
*1. オプション選択が可能。
