ユーザニーズに応える高機能電源
- 少ない部品点数で
電源システムの安全性向上 - 高耐圧、業界最小* 低消費
多様な電源システムに対応 - 105°C高温動作
過酷な環境下でも安定した電源供給
高耐圧・低消費・高温動作で、堅牢な電源システムを構築する
リニアレギュレータ

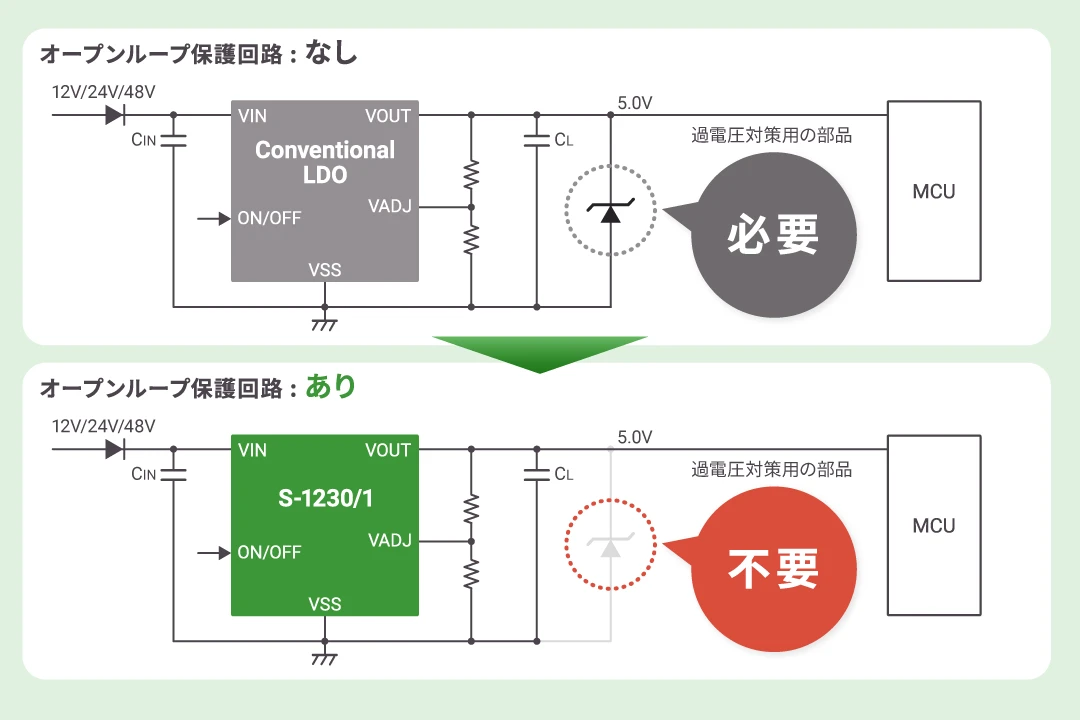

オープンループ保護回路で過電圧対策の部品不要
S-1230/1シリーズの出力電圧外部設定品は、オープンループ保護回路を搭載しています。負帰還ループでオープン故障が発生した際に、ICが異常を検知し、レギュレータの出力電圧上昇を抑えることができます。これにより、システムの安全性の向上に貢献します。
また、オープンループ保護回路で出力電圧の上昇を抑えることで、後続回路の過電圧破壊を防止するための部品が不要となり、外付け部品数を削減することができます。これにより、電源システム全体のコスト低減や実装面積の省スペース化に貢献します。
高耐圧、低消費で多様な電源システムに対応

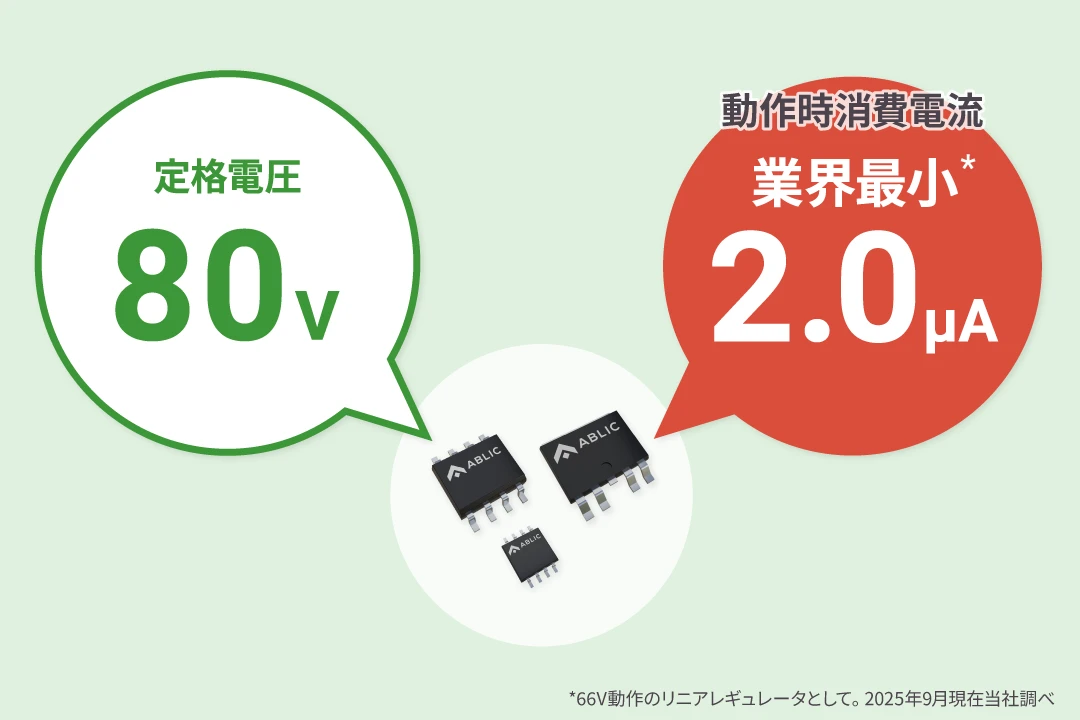

S-1230/1シリーズは、最大動作電圧66V、定格電圧80Vと高耐圧なため、12V、24V、48Vの電源システムに対応しています。
加えて、業界最小*の動作時消費電流2.0μA typ.を実現。常時動作が必要なMCU等への電源供給において、システム全体の待機電流の削減に貢献します。
*66V動作のリニアレギュレータとして。2025年9月現在当社調べ
過酷な環境に耐える広温度動作範囲

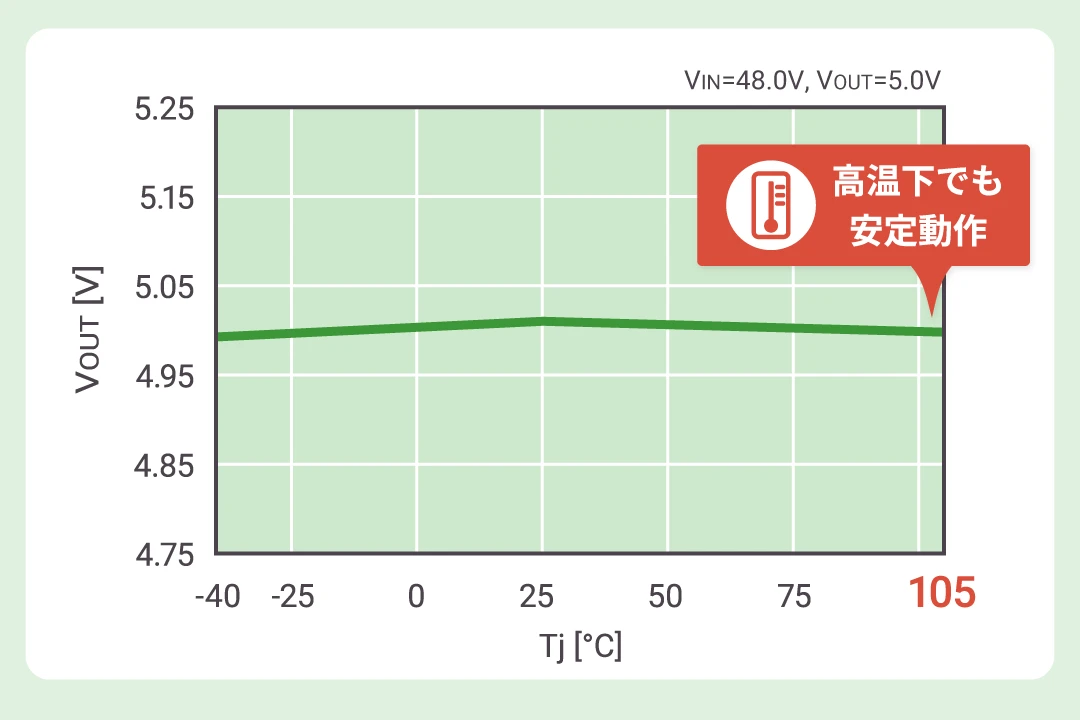

S-1230/1シリーズは最大動作温度105°Cに対応しています。これにより、産業機器などの高温になりやすい過酷な環境下でも安定した電源供給を可能にし、機器全体の信頼性向上と設計の自由度向上に貢献します。
アプリケーション
- 産業機器
- 電動工具
- 電動リール
- 家庭用電気製品

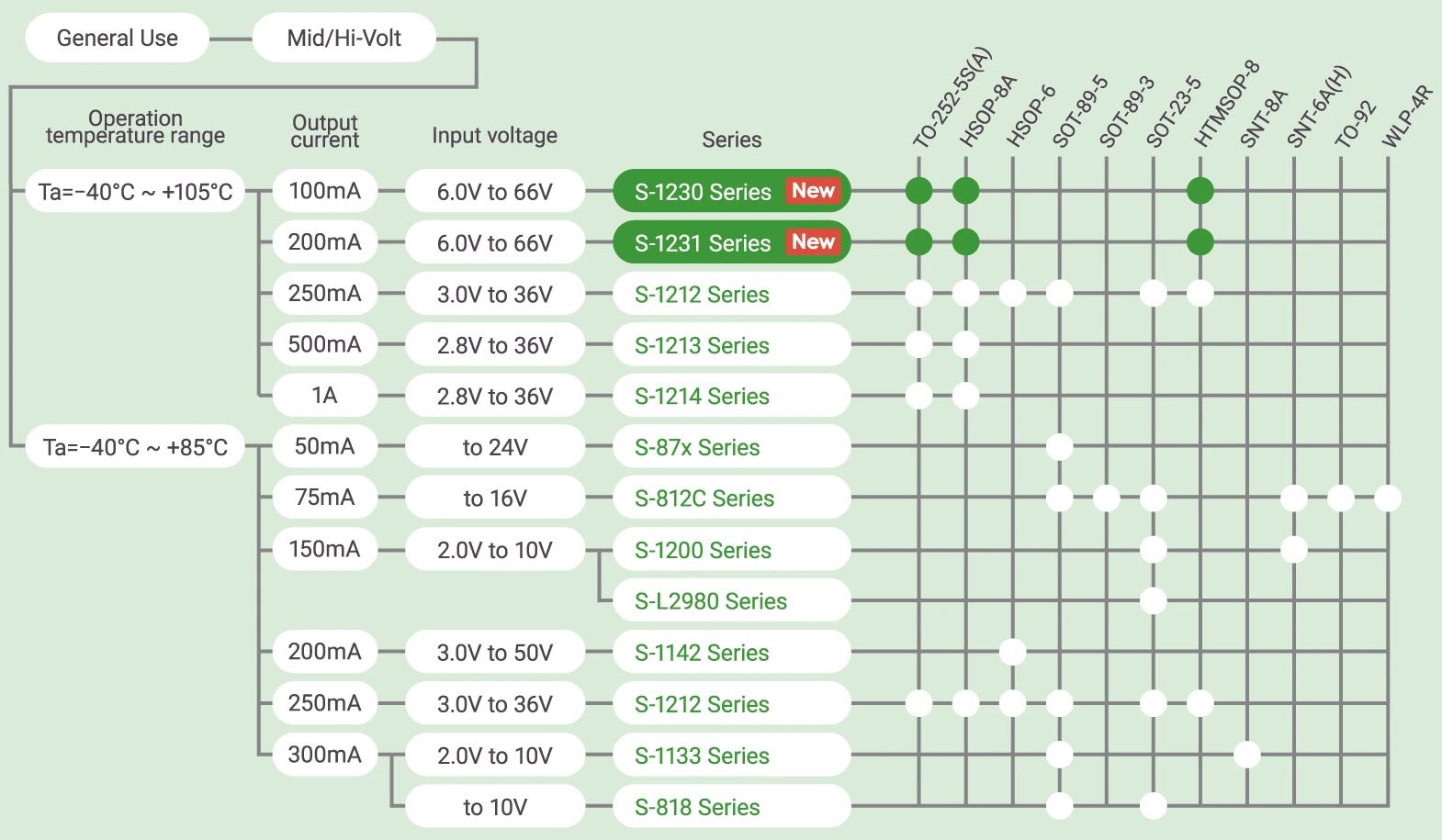

一般用途 LDOレギュレータ (中/高耐圧品) ラインナップ
仕様
| 製品名 | S-1230 | S-1231 | |
|---|---|---|---|
| 一般用途 | |||
| 出力電流 | 100mA | 200mA | |
| 入力電圧 | 6.0V ~ 66.0V 3.0V ~ 6.0V (出力電流は10mA max.) |
||
| 絶対最大定格 | 80V | ||
| 出力電圧 | 内部設定 | 1.8V, 3.0V, 3.3V, 5.0V | |
| 外部設定 | 1.8V ~ 15.0V | ||
| 出力電圧精度 | ±1.5% (Ta = +25°C) | ||
| 消費電流 | 動作時 | 2.0μA typ. | |
| パワーオフ時 | 0.1μA typ. | ||
| オープンループ保護回路 | VADJ端子のオープン時、VADJ端子とGND間ショート時のVOUTの過電圧を抑制 (出力電圧外部設定品) | ||
| 保護回路 | 過電流保護回路、サーマルシャットダウン回路 | 搭載パッケージ | TO-252-5S(A)、HSOP-8A、HTMSOP-8 |
| 動作温度範囲 | Ta = -40°C ~ +105°C | ||
| データシート | |||
