バッテリー簡易残量表示に最適
- 低消費・省スペース
マイコンレスでバッテリー簡易残量表示 - 低消費モード・高電圧監視
2種類の端子設定でユーザの幅広い要望に対応 - 5灯、4灯
用途に合わせて選択可能なLEDの点灯方式
マイコンレスだからこそ実現できる、低消費・省スペースでのバッテリー簡易残量表示

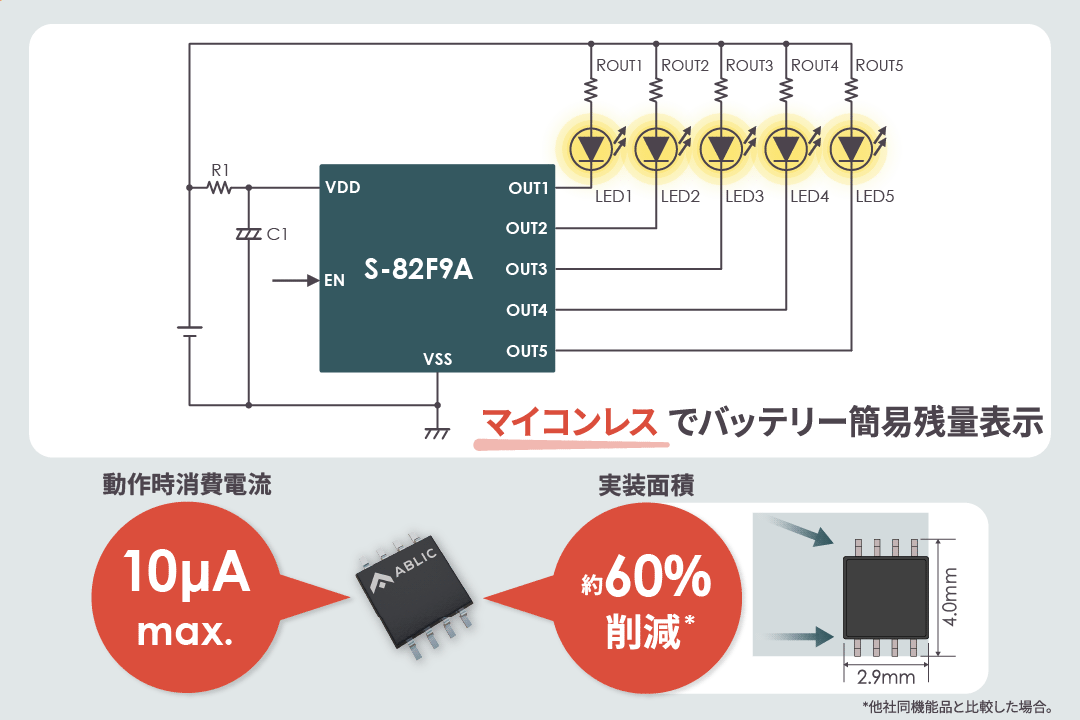

マイコンレスでバッテリー簡易残量表示
S-82F9シリーズ、S-82D9シリーズは、5灯または4灯のLEDを点灯させ、バッテリーの簡易残量表示のための電圧監視を行うことができます。複数の電圧監視を1つのICで実現することで、システムの省スペース化に貢献します。さらに、マイコンレスで動作可能なため、低消費電力でバッテリーの電圧監視を行えます。

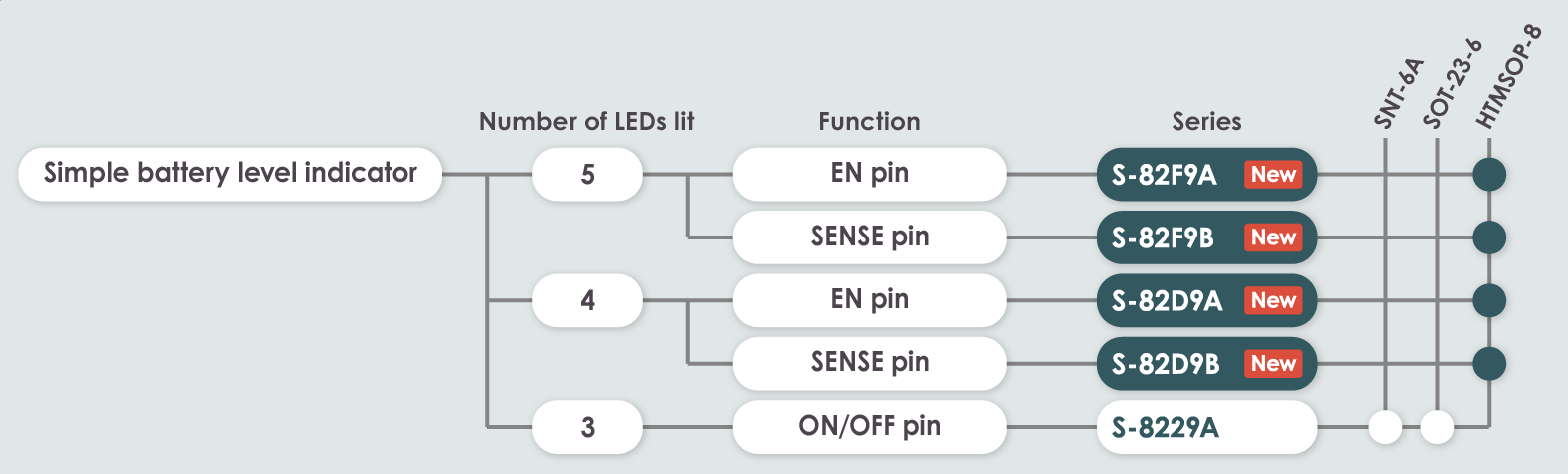

また、3灯のLED点灯が可能なS-8229Aシリーズもご用意しているため、バッテリーの残量表示に必要なLED数に合わせて最適なICを選択いただくことができます。
2種類の端子設定でユーザの幅広い要望に対応
S-82F9シリーズ、S-82D9シリーズは、EN端子、SENSE端子の選択が可能なため、あらゆる機器のバッテリーの簡易残量表示としてご使用いただけます。
EN端子搭載 (Aシリーズ)
LEDの未点灯時にICをオフさせることで、IC自身の消費電流を0.1μA max.まで抑制。これによりバッテリー機器の低消費化に貢献します。

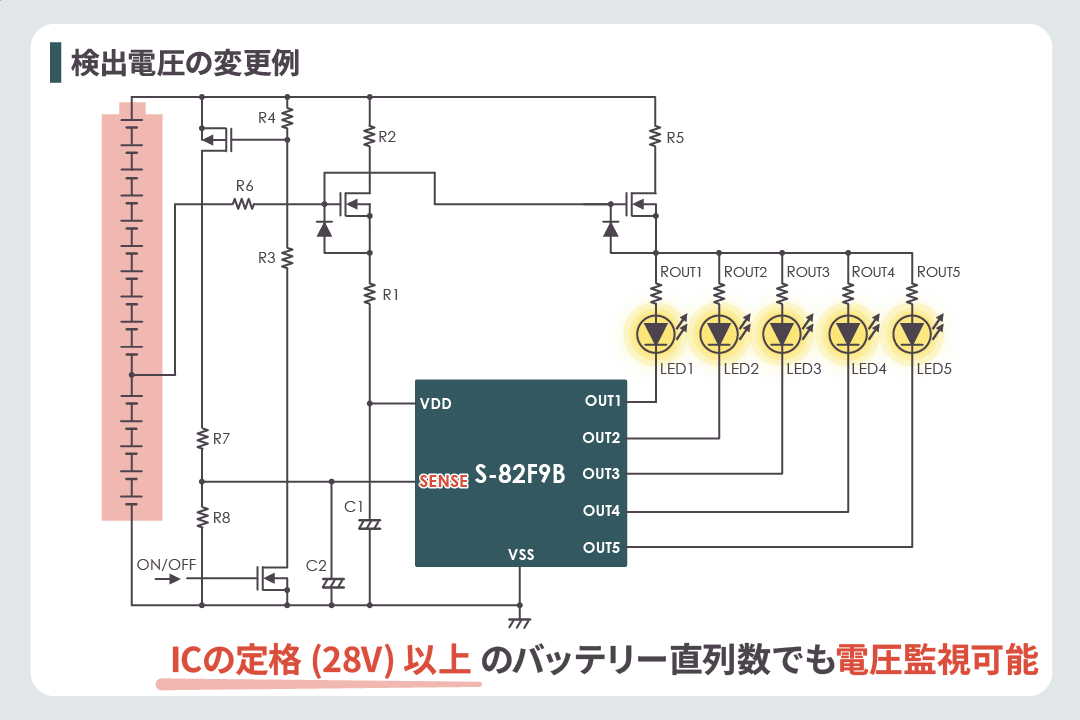

SENSE端子搭載 (Bシリーズ)
外付け部品と組み合わせることでICの定格 (28V) 以上のバッテリー直列数でも電圧監視が可能です。

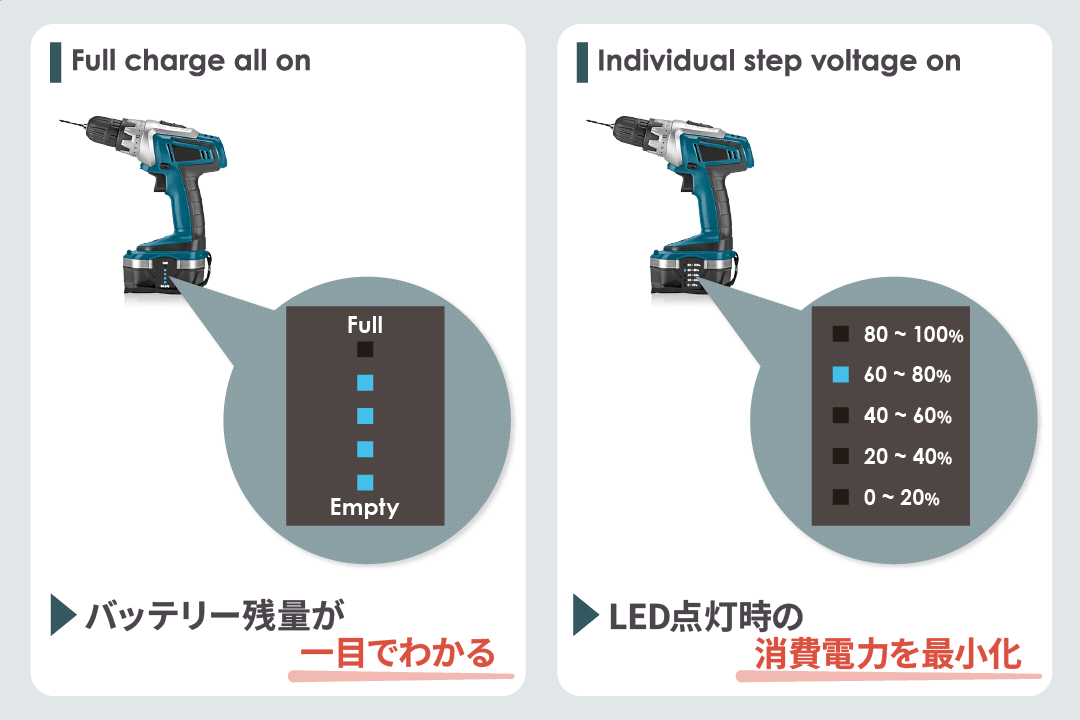

用途に合わせて選択可能なLEDの点灯方式
LEDの点灯方式は「Full charge all on」と「Individual step voltage on」の2種類をご用意しており、アプリケーションに最適な選択が可能です。
Full charge all on
バッテリー電圧に応じてLEDの点灯数が増加。
Individual step voltage on
バッテリーの電圧範囲に対応するLEDを1つだけを点灯。
アプリケーション
- コードレス電動工具
- 電動自転車
- コードレスクリーナ
あわせて読みたい
コードレス電動工具に最適なIC
バッテリー監視IC ラインナップ
仕様
| 製品名 | S-82F9 | S-82D9 | |
|---|---|---|---|
| 一般用途 | |||
| LED点灯可能数 | 5 | 4 | |
| 検出電圧 (精度) | 7.5V ~ 21.5V (±1.0%) | ||
| 消費電流 | 動作時 | 10μA max. | |
| パワーオフ時 | 0.1μA max. | ||
| EN端子 | 外部信号によりパワーオフさせることで、消費電流を抑えることが可能 (Aシリーズ) | ||
| SENSE端子 | SENSE端子と外付け部品によりICの定格以上のバッテリー電圧監視が可能 (Bシリーズ) | ||
| 出力論理 | Full charge all on (電圧レンジに応じて複数のLEDを点灯) Individual step voltage on (電圧レンジに応じて1つのLEDのみ点灯) |
||
| 絶対最大定格 | 28V | ||
| 搭載パッケージ | HTMSOP-8 | ||
| 動作温度範囲 | Ta = -40°C ~ +85°C | ||
