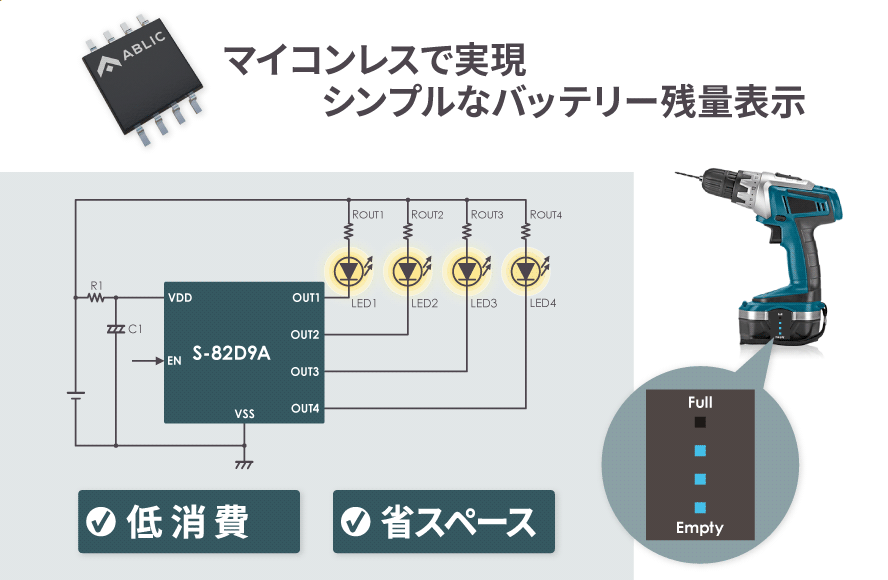

バッテリー監視IC S-82D9シリーズ

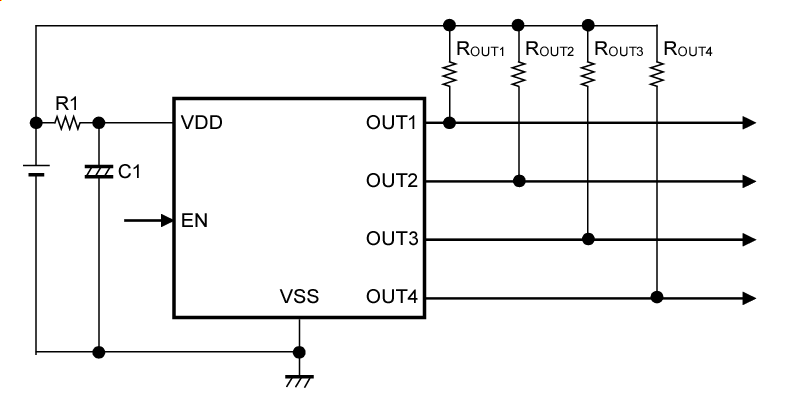

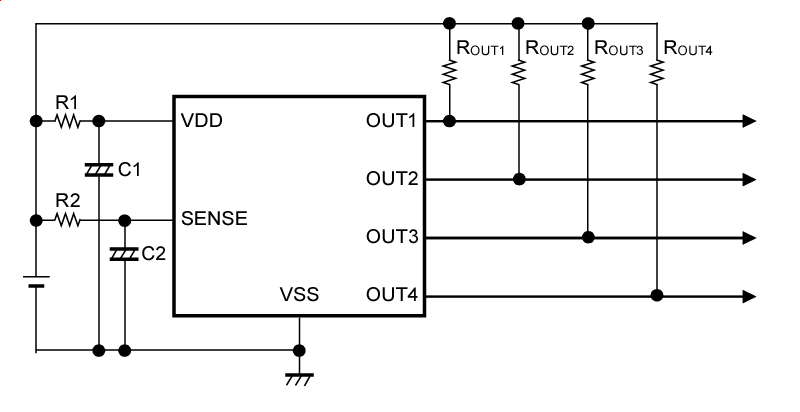

製品概要 標準回路例 S-82D9Aシリーズ 標準回路例 S-82D9Bシリーズ HTMSOP-8 (FP008-A)

LED5灯(S-82F9) | LED4灯(S-82D9) | LED3灯(S-8229A)

本ICは、CMOS技術を使用して開発した、バッテリー監視ICです。従来のCMOSボルテージディテクタに比べ、最大動作電圧が24 Vと高いため、高耐圧が必要とされるアプリケーションに最適です。
4つの電圧値を検出するため、電圧を段階的に確認することが可能です。
S-82D9AシリーズはEN端子を備えており、外部信号によりパワーオフさせることで、消費電流を抑えることが可能です。
S-82D9BシリーズはSENSE端子を備えており、SENSE端子と外付け部品によりICの定格以上のバッテリー電圧監視が可能です。

特長

検出電圧精度

±1.0%

ヒステリシス特性

V_HYS1(S) ~ V_HYS4(S) = 0 mV, 50 mV, 300 mV, 400 mV, 500 mV

消費電流

動作時 : I_DD1 = 10 μA max.

パワーオフ時 : I_DD2 = 0.1 μA max.

動作電圧範囲

V_DD = 3.6 V ~ 24 V

検出電圧

V_DET1(S) ~ V_DET4(S) = 7.5 V ~ 21.5 V (0.1 Vステップ)

出力形態

Nchオープンドレイン出力

出力論理^*1

Full charge all on, Individual step voltage on

センス端子パワーオフ電圧

V_SENSE < 0.3 V (S-82D9Bシリーズ)

電圧検出端子

S-82D9Aシリーズ : VDD端子

S-82D9Bシリーズ : SENSE端子

動作温度範囲

Ta = -40°C ~ +85°C

鉛フリー (Sn 100%)、ハロゲンフリー

*1. Full charge all on :
入力電圧に応じて複数の出力端子がV_SS出力となります。
入力電圧が4つの検出電圧値以上の場合、V_OUT1 = V_OUT2 = V_OUT3 = V_OUT4 = V_SSとなります。
Individual step voltage on :
入力電圧に応じて1つの出力端子のみV_SS出力となります。
検出電圧はV_DET1 > V_DET2 > V_DET3 > V_DET4かつV_DETn > V_DETn+1 + V_HYSn+1に設定してください。
入力電圧が検出電圧1 (V_DET1) 以上の場合、V_OUT1 = V_SS, V_OUT2 = V_OUT3 = V_OUT4 = High-Zとなります。

用途

• リチウムイオン二次電池バッテリーパック
