車載用カメラモジュールの小型化に最適なリニアレギュレータのご提案
- カメラモジュールの小型化に貢献
業界最小*パッケージ - 回路の簡素化と低コスト化に貢献
広範囲で高PSRRを実現 - さらなる省面積化に貢献

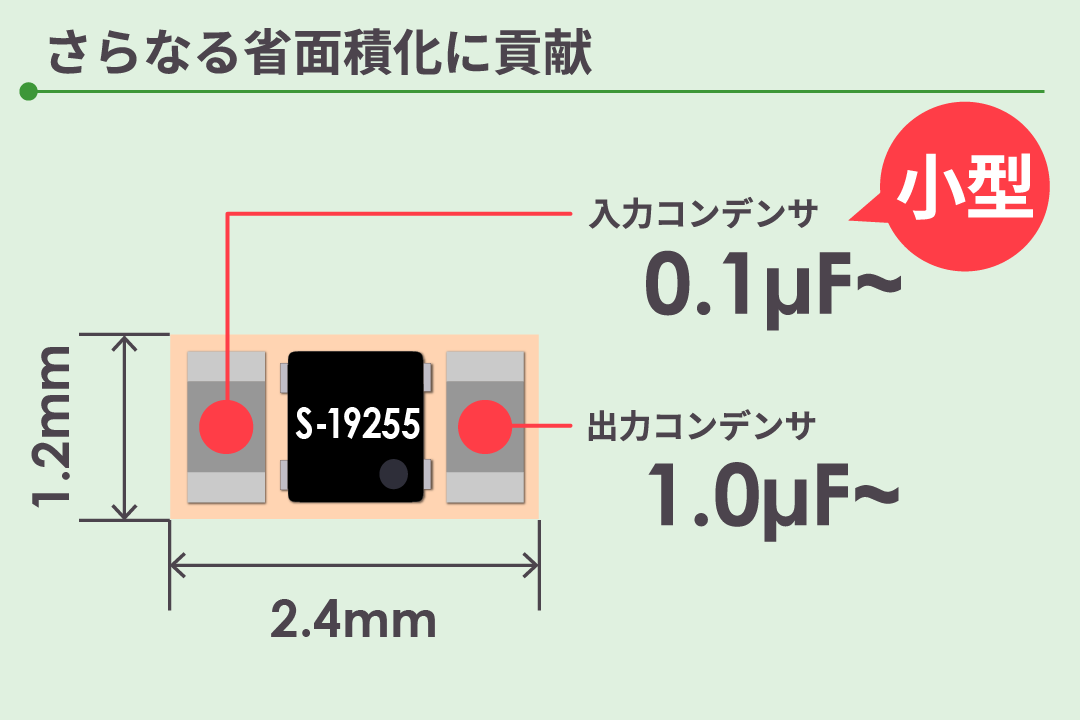

小型コンデンサ使用可能
業界最小*パッケージ、高PSRRで車載用カメラモジュールの小型化に貢献!!

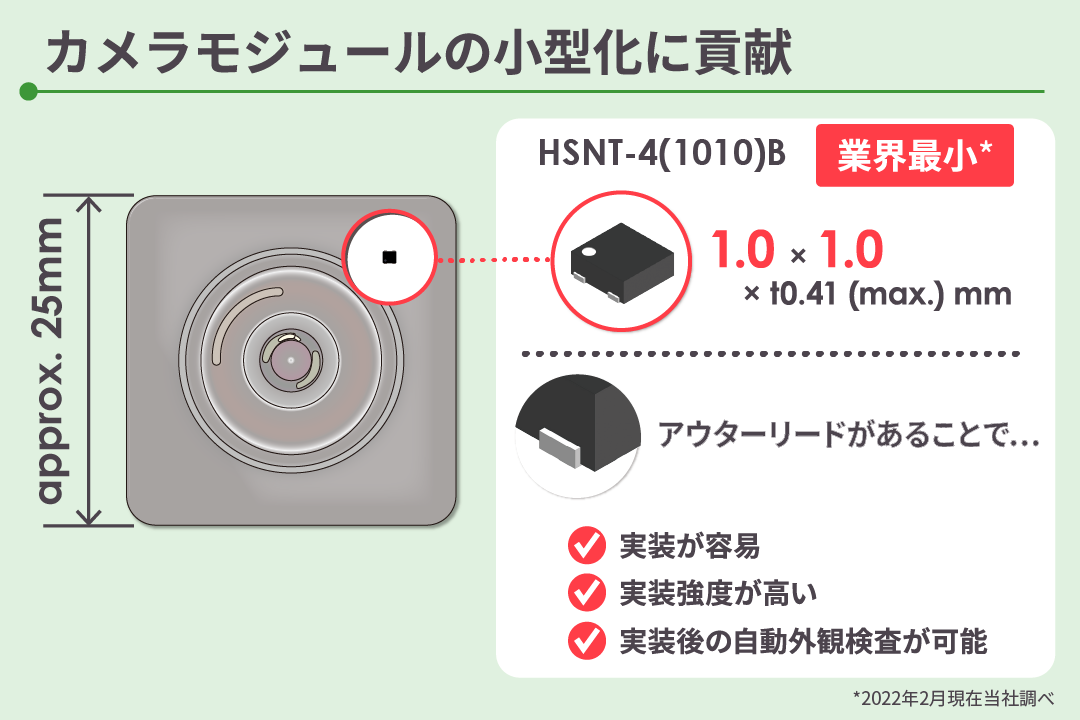

業界最小*パッケージでカメラモジュールの小型化に貢献
S-19255シリーズは業界最小*パッケージで1.0mm角のHSNT-4(1010)Bを採用しています。HSNT-4(1010)Bパッケージはアウターリードタイプのため、実装が容易で、実装強度が高く、実装後の自動外観検査を行うことが可能です。
先進運転支援システム(ADAS)と自動運転(AD)システムの普及に伴い年々搭載数が増加しているカメラモジュールの小型化に、S-19255シリーズが貢献します。
*2022年2月現在当社調べ

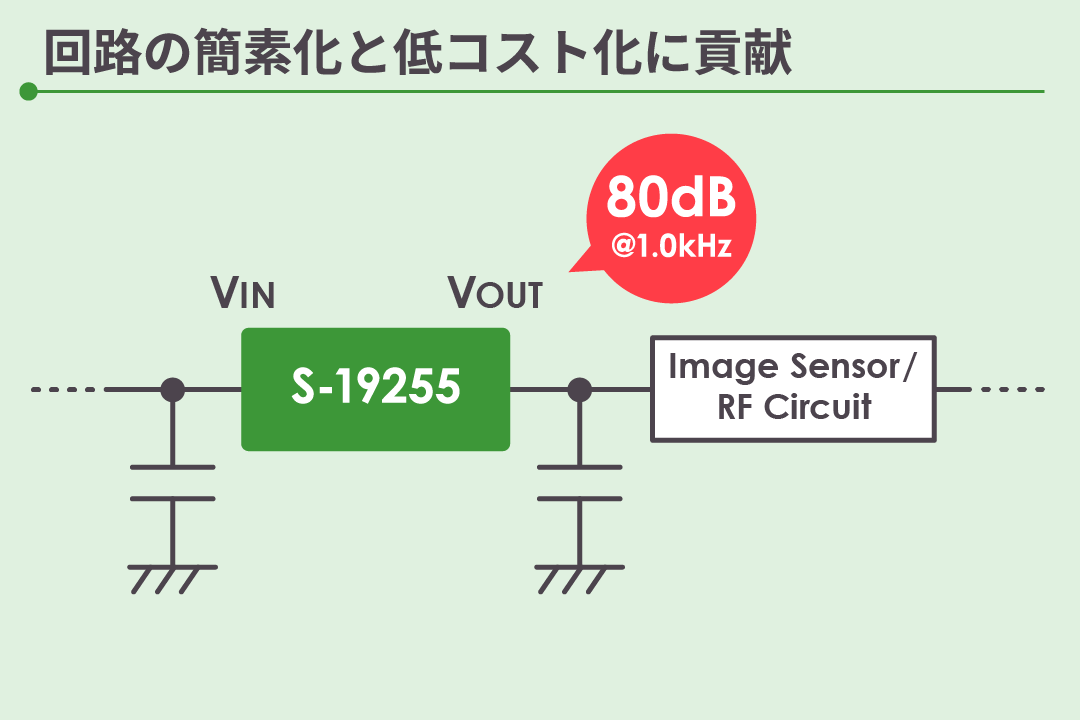

広範囲で高PSRRを実現。回路の簡素化と低コスト化に貢献
S-19255シリーズは、
80dB typ. (f = 1.0kHz)
50dB typ. (f = 100kHz) と
広範囲で高PSRRを実現しています。ノイズを除去するための回路を必要としないため、回路の簡素化と低コスト化に貢献します。
S-19255シリーズはノイズが小さくクリーンな電源を供給可能なため、車載カメラや通信用RF回路に最適です。
PSRR: Power Supply Rejection Ratio
アプリケーション

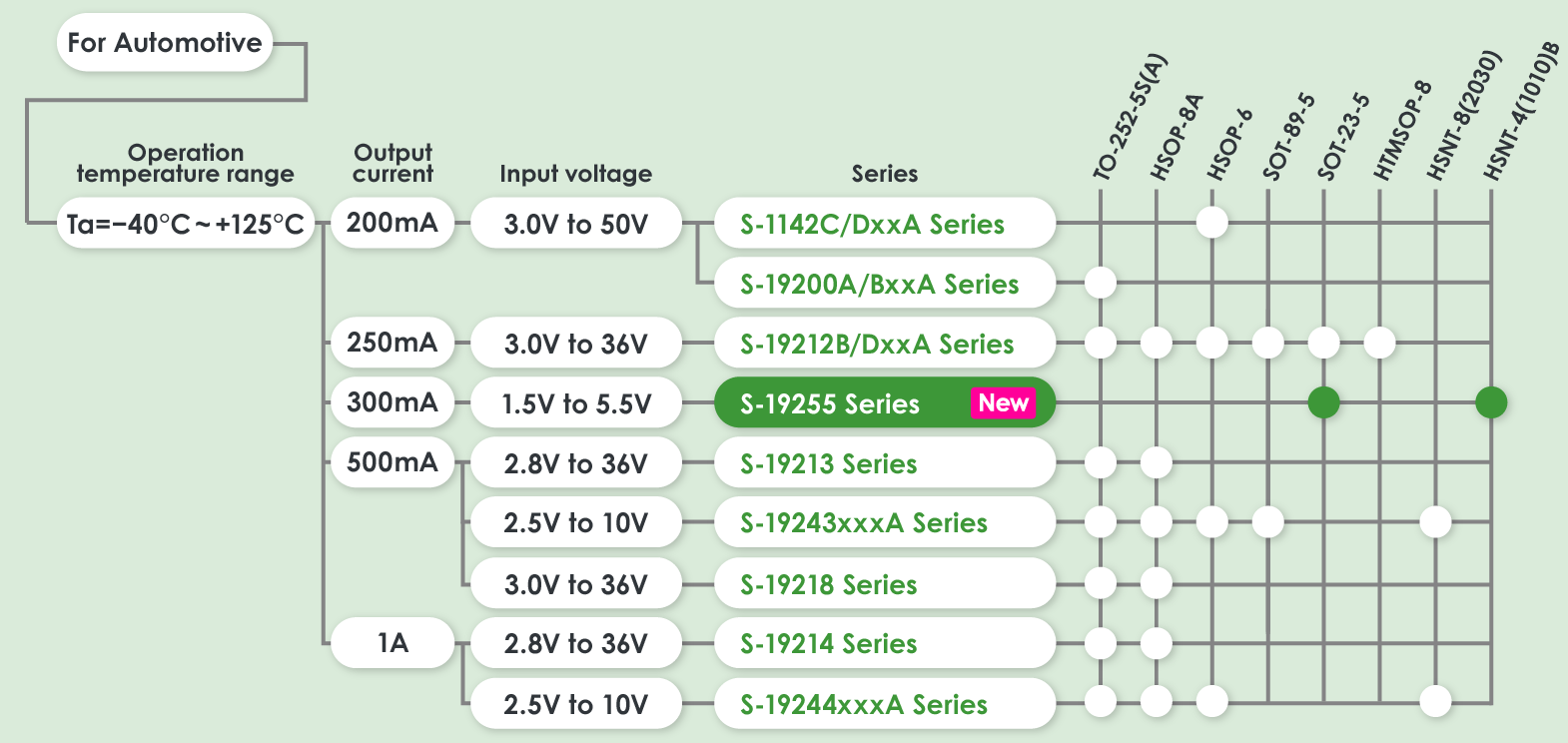

車載用リニアレギュレータ(125°C対応品) ラインナップ
仕様
製品名 | S-19255 シリーズ | |
---|---|---|
車載用途 | ||
出力電流 | 300mA | |
出力電圧 | 0.9V ~ 3.6V | |
入力電圧 | 1.5V ~ 5.5V | |
出力電圧精度 | ±2.0% (Tj = −40°C ~ +125°C) | |
リップル除去率 | 50dB typ. (VOUT(S) = 3.3V, f = 100kHz時) 80dB typ. (VOUT(S) = 3.3V, f = 1.0kHz時) |
|
搭載パッケージ | SOT-23-5、HSNT-4(1010)B | |
車載品質 | AEC-Q100対応、PPAP対応可能 | |
動作温度範囲 | Ta=−40°C ~ +125°C | |
