HSNT-8(1616) (PY008-A)BS端子 - VSS端子間抵抗：5kΩ typ. (S-82R1A) | 50Ω typ. (S-82S1A)

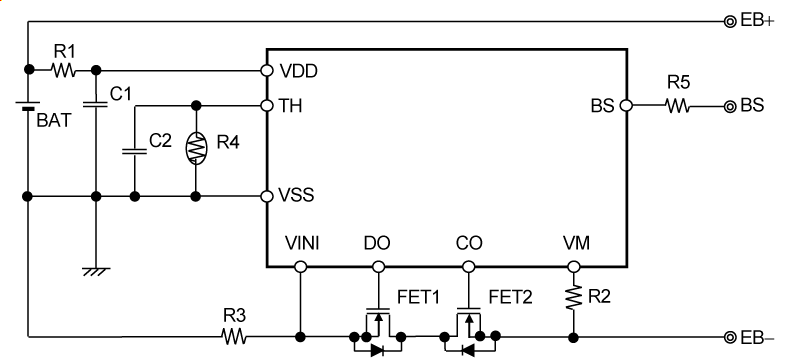

本ICは、高精度電圧検出回路と遅延回路を内蔵したリチウムイオン / リチウムポリマー二次電池保護用ICです。1セルリチウムイオン / リチウムポリマー二次電池パックの過充電、過放電、過電流の保護に最適なICです。
NTCサーミスタをサーミスタ接続端子 (TH端子) に接続することで過熱保護が可能になります。
バッテリー電圧モニタ端子 (BS端子) を用いることにより、正確な電池電圧の監視が可能になります。
特長
- バッテリー電圧モニタ端子付き
- 外付けNTCサーミスタを用いた高精度過熱保護回路
- 過熱検出温度
: +45°C ~ +85°C (1°Cステップ)
精度±3°C*1 - 高精度電圧検出回路
- 過充電検出電圧
: 3.500 V ~ 4.800 V (5 mVステップ)
精度±15mV - 過充電解除電圧
: 3.100 V ~ 4.800 V*2
精度±50 mV - 過放電検出電圧
: 2.000 V ~ 3.000 V (10 mVステップ)
精度±50 mV - 過放電解除電圧
: 2.000 V ~ 3.400 V*3
精度±75 mV - 放電過電流1検出電圧
: 3 mV ~ 100 mV (0.5 mVステップ)
精度±1.5 mV - 放電過電流2検出電圧
: 10 mV ~ 100 mV (0.5 mVステップ)
精度±3 mV - 負荷短絡検出電圧
: 20 mV ~ 100 mV (1 mVステップ)
精度±5 mV - 充電過電流検出電圧
: -100 mV ~ -3 mV (0.5 mVステップ)
精度±1.5 mV - 各種検出遅延時間は内蔵回路のみで実現 (外付け容量は不要)
- 放電過電流制御機能
- 放電過電流状態解除条件 : 負荷開放
- 放電過電流状態解除電圧 : 放電過電流解除電圧 (VRIOV) = VDD × 0.8 (typ.)
- 0 V電池への充電
- 可能、禁止
- パワーダウン機能
- あり、なし
- 高耐圧
- VM端子、CO端子 : 絶対最大定格28 V
- 広動作温度範囲
- Ta = -40°C ~ +85°C
- 低消費電流
- 動作時 : 4.5 μA typ., 6.0 μA max. (Ta = +25°C)
- パワーダウン時 : 50 nA max. (Ta = +25°C)
- 過放電時 : 0.5 μA max. (Ta = +25°C)
- 鉛フリー (Sn 100%)、ハロゲンフリー
*1. 温度検出精度はNTCサーミスタの仕様により変化します。
NTCサーミスタが接続された場合、検出温度およびその精度が得られます。
*2. 過充電解除電圧 = 過充電検出電圧 - 過充電ヒステリシス電圧
(過充電ヒステリシス電圧は、0 Vまたは0.1 V ~ 0.4 Vの範囲内にて50 mVステップで選択可能)
*3. 過放電解除電圧 = 過放電検出電圧 + 過放電ヒステリシス電圧
(過放電ヒステリシス電圧は、0 Vまたは0.1 V ~ 0.7 Vの範囲内にて100 mVステップで選択可能)
用途
- リチウムイオン二次電池パック
- リチウムポリマー二次電池パック
