車載用 125°C動作 ±0.1% 20 ppm/°C 低ノイズ 高精度シャント電圧リファレンス S-19761シリーズ

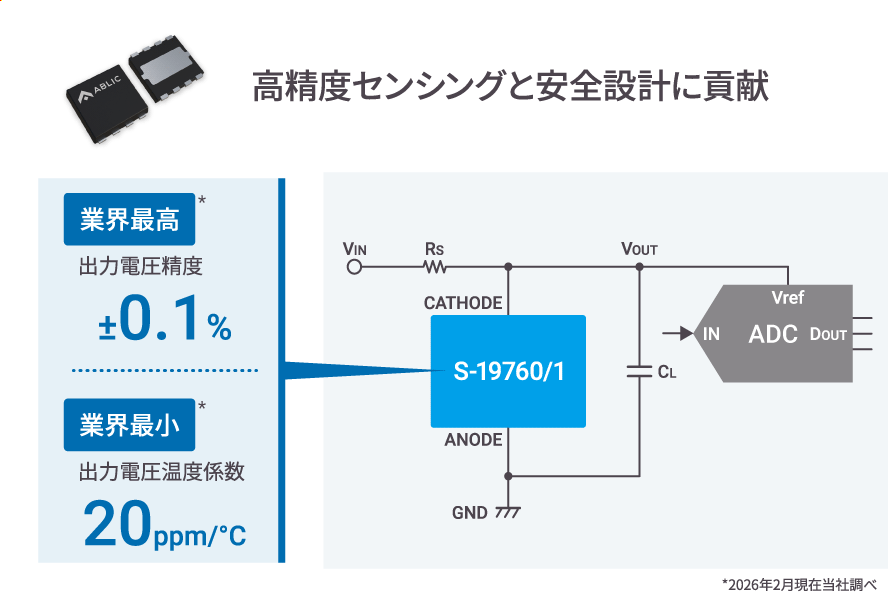

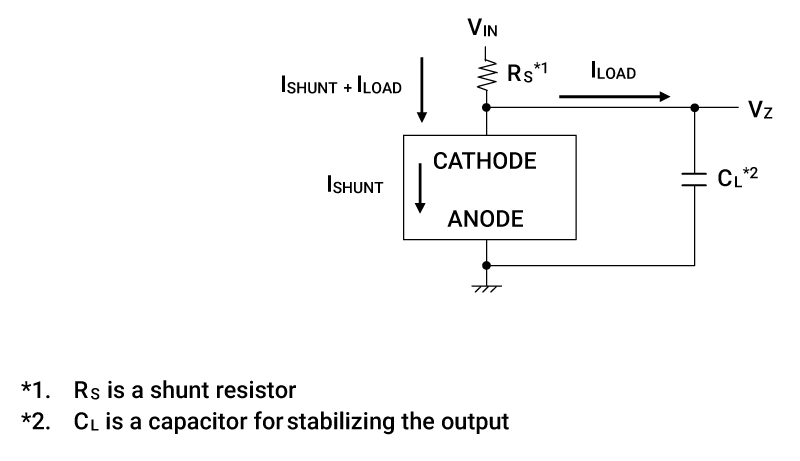

製品概要 標準回路例 SOT-23-3 (MP003-C) HSNT-8(1616)B (PY008-B)

最大シャント電流 : 15 mA (S-19760) ｜ 30 mA (S-19761)

本ICはCMOSプロセス技術を用いて開発した高精度、低温度係数、低出力ノイズのシャント電圧リファレンスでSOT-23-3および小型のHSNT-8(1616)Bのパッケージを採用しています。適切な外付けシャント抵抗を選択することで高い入力電圧からも電源を供給でき、高精度のシステムリファレンス電圧を生成することができます。
出力電圧 (逆ブレークダウン電圧) は内部で固定された2.048 V、2.5 V、3.0 V、3.3 V、4.096 V、5.0 Vの6種類から選ぶことができます。
本ICは3つの精度タイプを選択可能です。Aタイプの出力電圧精度は±0.1%、出力電圧温度係数は20 ppm/°C max. (Ta =-40°C ~ +125°C) です。また、幅広いシャント電流に対応しており最大シャント電流は30 mAです。

特長

出力電圧 (逆ブレークダウン電圧)

2.048 V, 2.5 V, 3.0 V, 3.3 V, 4.096 V, 5.0 Vが選択可能

出力電圧精度

S-19761A^*1 : ±0.1% (Ta = +25°C)

S-19761B : ±0.2% (Ta = +25°C)

S-19761C : ±0.2% (Ta = +25°C)

出力電圧温度係数

S-19761A^*1 : ±10 ppm/°C max. (Ta = 0°C ~ +85°C)、±20 ppm/°C max. (Ta = -40°C ~ +125°C)

S-19761B : ±30 ppm/°C max. (Ta = -40°C ~ +125°C)

S-19761C : ±80 ppm/°C max. (Ta = -40°C ~ +125°C)

シャント電流範囲

80 μA ~ 30 mA^*2

出力ノイズ

28 μV_RMS (出力電圧 = 2.048 V)

出力コンデンサ

セラミックコンデンサが使用可能

0.68 μF以上

動作温度範囲

Ta = −40°C ~ +125°C

鉛フリー (Sn 100%)、ハロゲンフリー

AEC-Q100進行中^*3

*1. S-19761Aは、SOT-23-3パッケージのみのラインナップとなります。
*2. 出力電圧 2.048V品の最大シャント電流は、25mAとなります。
*3. 詳細は、販売窓口までお問い合わせください。

用途

• 車載用A/Dコンバータの基準電圧
• 車載用コンパレータの基準電圧
• インバータ、BMS、OBC、DC-DCコンバータ
• 車載用 (エンジン、トランスミッション、サスペンション、ABS、EV / HEV / PHEV関連機器等)
