IG電源(イグニッション電源)接続に
最適なリニアレギュレータのご提案
- 変動が大きい電源ラインでも安定した電源供給を実現
優れた過渡応答性 - 省面積・省コストに貢献
小型コンデンサ使用可能 - 大電流でも熱対策は万全
高放熱・小型パッケージ対応
暗電流削減に最適な製品 S-19213シリーズ もご用意しております。
高速応答・省面積・熱対策 すべてを実現できるリニアレギュレータ

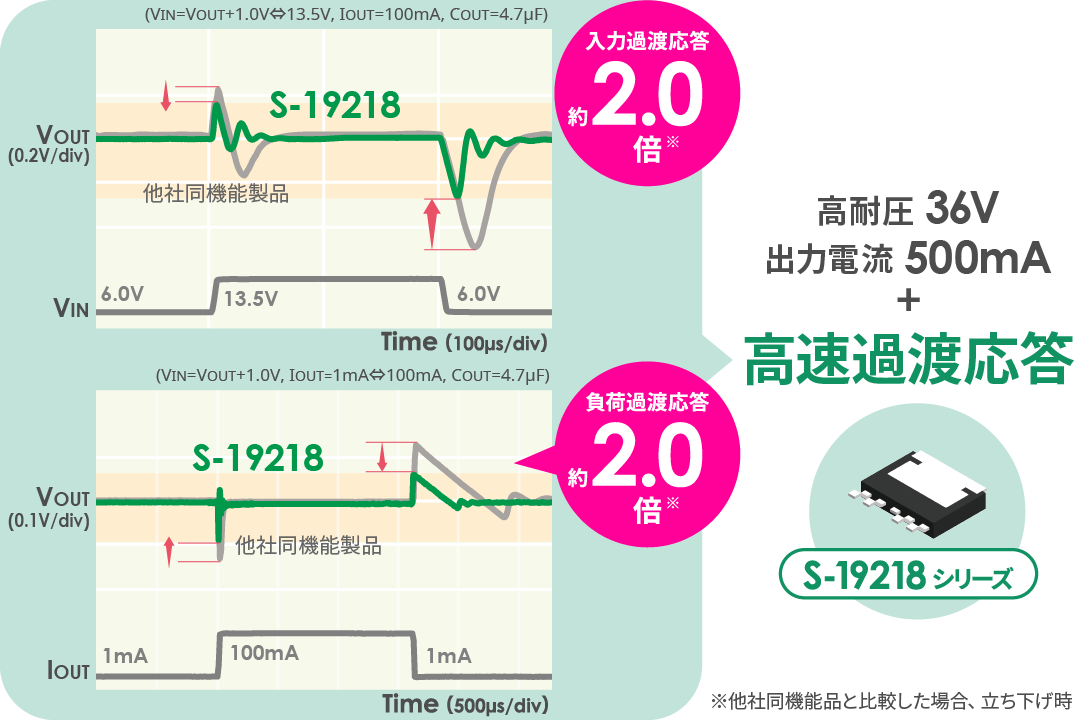

優れた過渡応答性
車載機器においてIG電源(イグニッション電源)に接続される電源ICは、激しい負荷変動・電圧変動でも安定した電源を供給できる優れた応答性が求められます。
このニーズに、車載用リニアレギュレータS-19218シリーズがお応えします。
・入力過渡応答性:立ち上げ時 約1.5倍※
立ち下げ時 約2.0倍※
・負荷過渡応答性:立ち上げ時 約1.3倍※
立ち下げ時 約2.0倍※
(※他社同機能品と比較した場合)

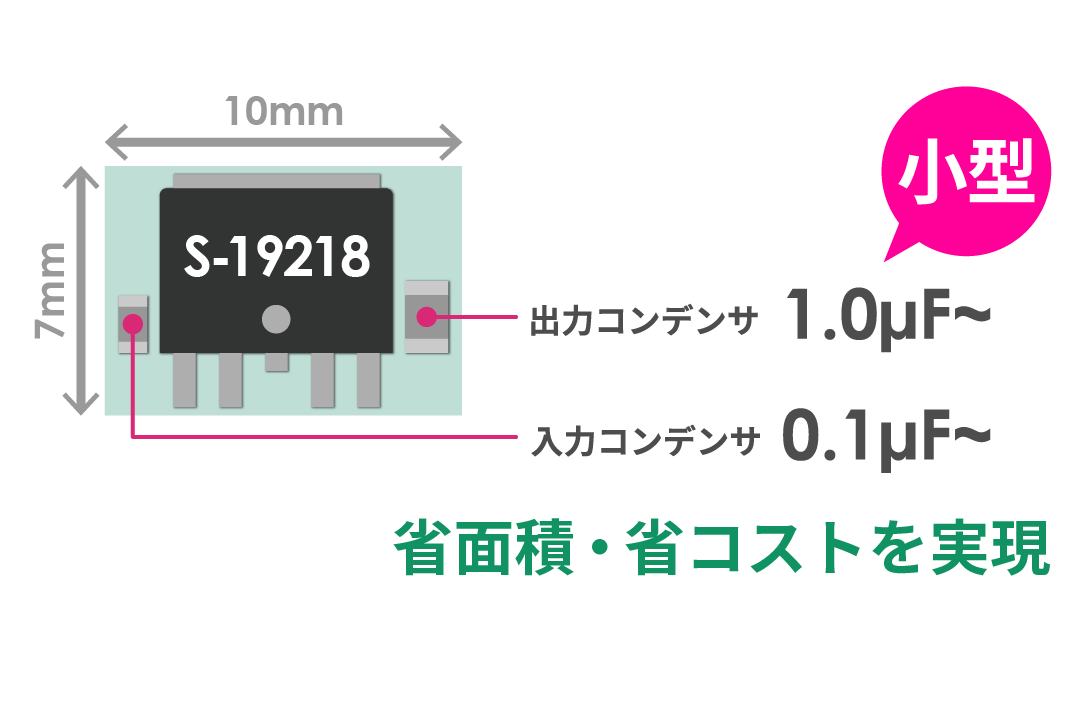

小型の入出力コンデンサに対応
IG電源(イグニッション電源)に接続される電源ICには、電流・過渡応答性の面からバイポーラプロセスを使用した電源ICを使用しているケースも多く見られますが、外付けコンデンサのサイズが大きくなってしまうデメリットがあります。
・S-19218シリーズなら
入力コンデンサは0.1μFを使用可能、
出力コンデンサも1.0μFから使用可能。
大容量のコンデンサより入手性の優れた小型のコンデンサを使用できることで、省面積・省コストをより簡単に実現することができます。

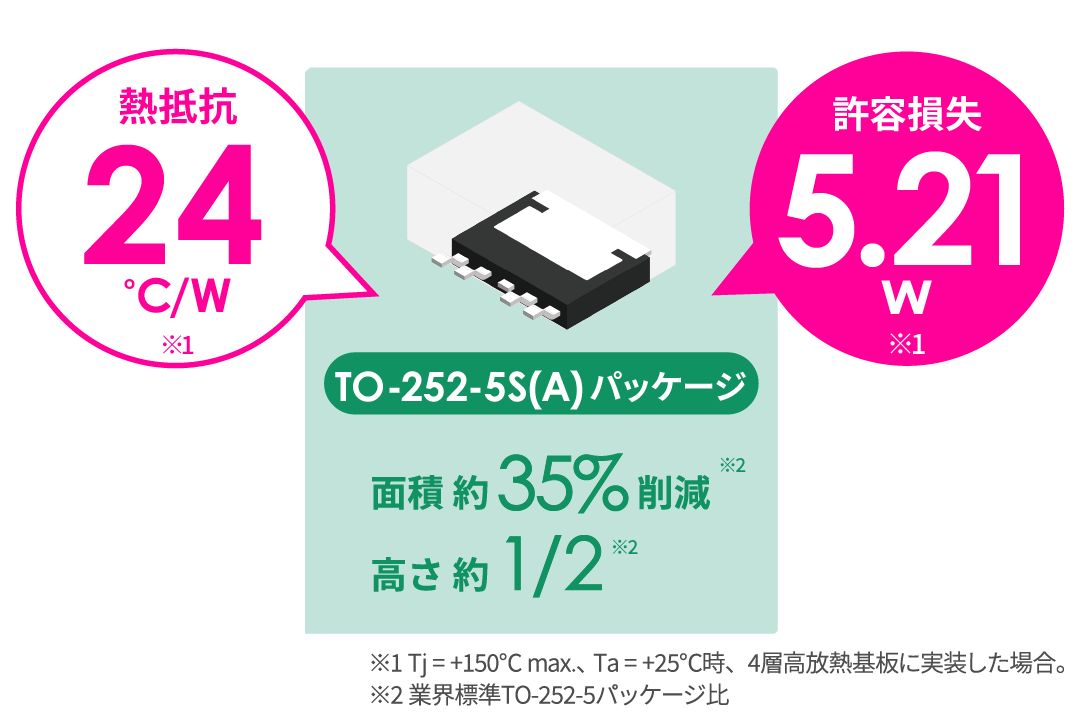

高許容損失パッケージが熱対策・省面積を両立
S-19218シリーズは業界標準のTO-252-5パッケージと実装互換の「TO-252-5S(A)」パッケージを採用。
「TO-252-5S(A)」はTO-252-5と比較し、面積は約35%削減、高さは約半分という小型でありながら、同等の放熱性をもちます。
・使用条件によってはDC-DCコンバータからの置き換えも可能。大幅な省面積化が可能。
<熱シミュレーションサービスのご案内>
お客様に安心して製品をご利用いただけるよう熱シミュレーションサービスも提供しております。
お問い合わせ窓口
アプリケーション

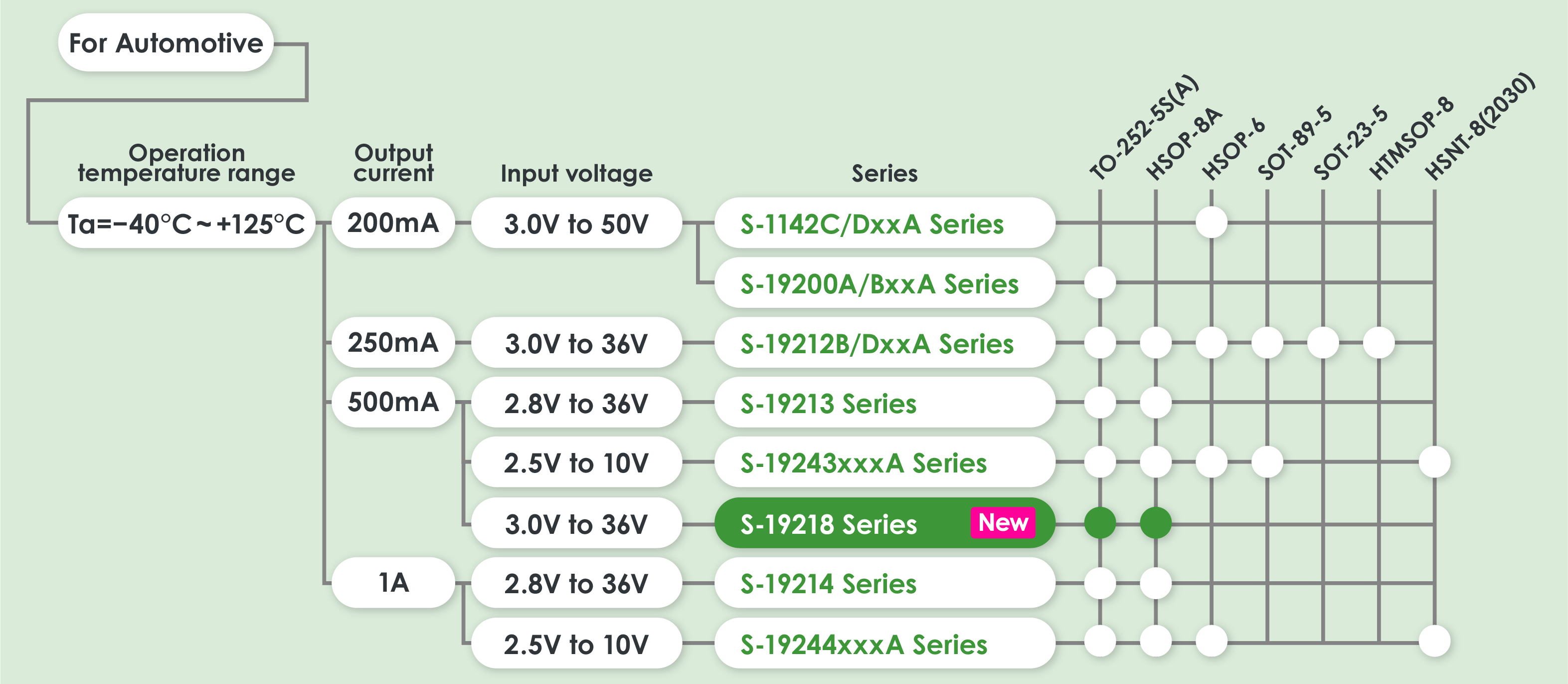

車載用リニアレギュレータ(125°C対応品) ラインナップ
仕様
製品名 | S-19218 シリーズ | |
---|---|---|
車載用 | ||
出力電流 | 500mA | |
出力電圧 (内部設定) | 2.5V, 3.0V, 3.3V, 5.0V, 8.0V, 12.0V | |
出力電圧 (外部設定) | 2.5V ~ 30.0V間において外部抵抗により設定可能 | |
入力電圧 | 3.0V ~ 36.0V | |
出力電圧精度 | ±1.5% (Tj = −40°C ~ +125°C) | |
搭載パッケージ | TO-252-5S(A)、HSOP-8A | |
車載品質 | AEC-Q100対応、PPAP対応可能 | |
動作温度範囲 | Ta=−40°C ~ +125°C | |
