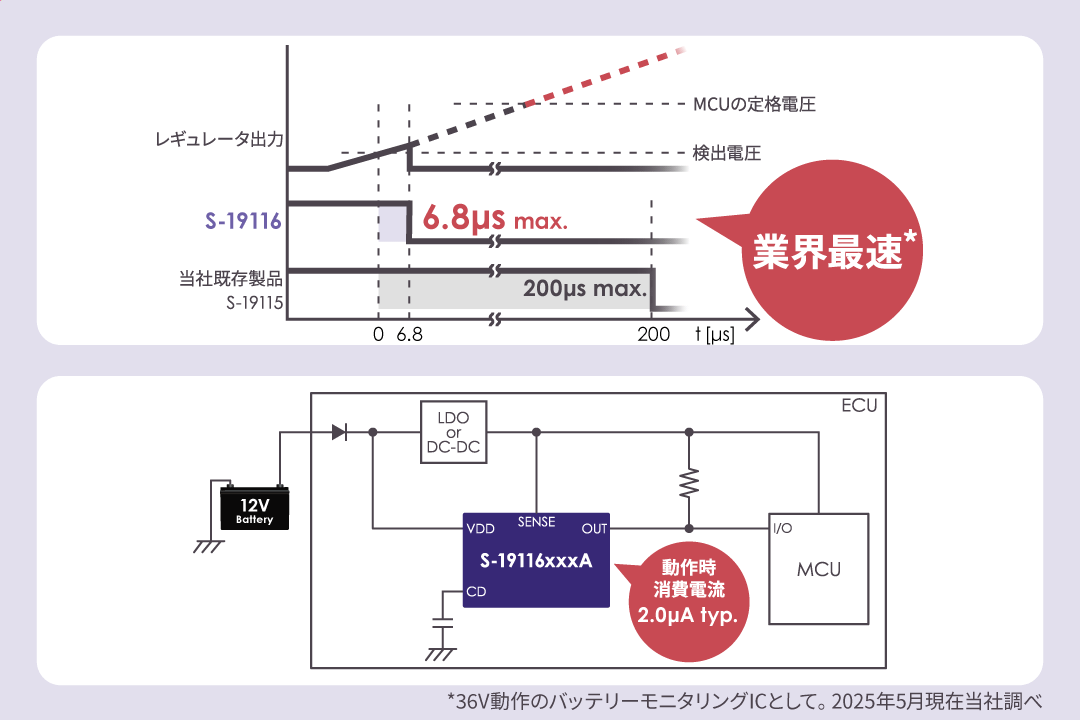

• レギュレータからの電圧を監視
• バッテリーの電圧を直接監視

S-19116xxxAシリーズは当社既存製品「S-19115xxxAシリーズ」比で約97％短縮となる、業界最速^*の高速検出応答6.8µs max.を実現し、かつ、消費電流2.0μA typ.で低消費電流との両立を実現しました。
業界最速^*の高速検出応答により、MCUやセンサに供給される電圧の上昇をいち早く監視を行いマイコンへ検出信号を出力することでシステムの安全性向上に貢献します。
また、動作時消費電流を抑えることで、システム全体の低暗電流化に貢献します。
*36V動作のバッテリーモニタリングICとして。2025年5月現在当社調べ

• レギュレータからの電圧を監視

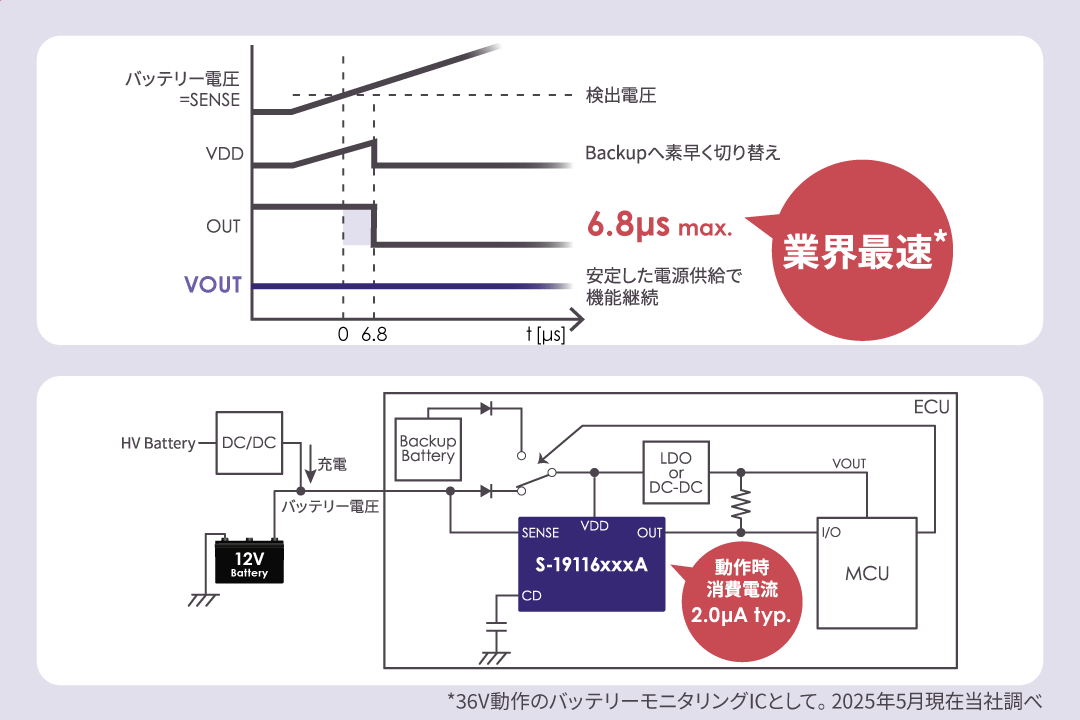

• バッテリーの電圧を直接監視

S-19116xxxAシリーズは当社既存製品「S-19115xxxAシリーズ」比で約97％短縮となる、業界最速^*の高速検出応答6.8µs max.を実現し、かつ、消費電流2.0μA typ.で低消費電流との両立を実現しました。
バッテリー電圧を監視する用途においても、充電用電圧の異常発生に伴う電圧上昇をいち早く検出することで素早くバックアップ電源に切り替え安定した電源供給を実現します。それによりシステムの機能継続に貢献します。
また、動作時消費電流を抑えることで、システム全体の低暗電流化に貢献します。
*36V動作のバッテリーモニタリングICとして。2025年5月現在当社調べ

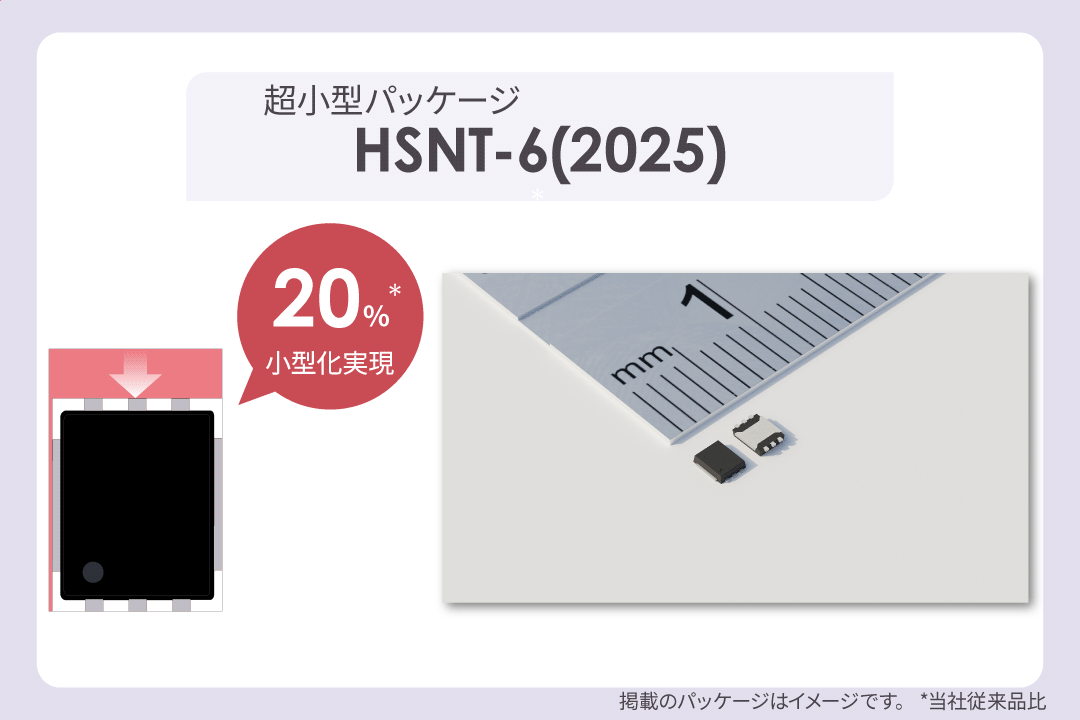

S-19116xxxAシリーズは、2.46×1.96×t0.5 (max.) mmの車載用超小型パッケージ「HSNT-6(2025)」を採用することで、当社従来品と比較し約20%の省面積化を実現しています。ECUの入力に接続されるコンデンサの削減もあわせ、車載機器のさらなる省スペース化に貢献します。

そのほかにも汎用性の高いSOT-23-5パッケージもラインナップしています。

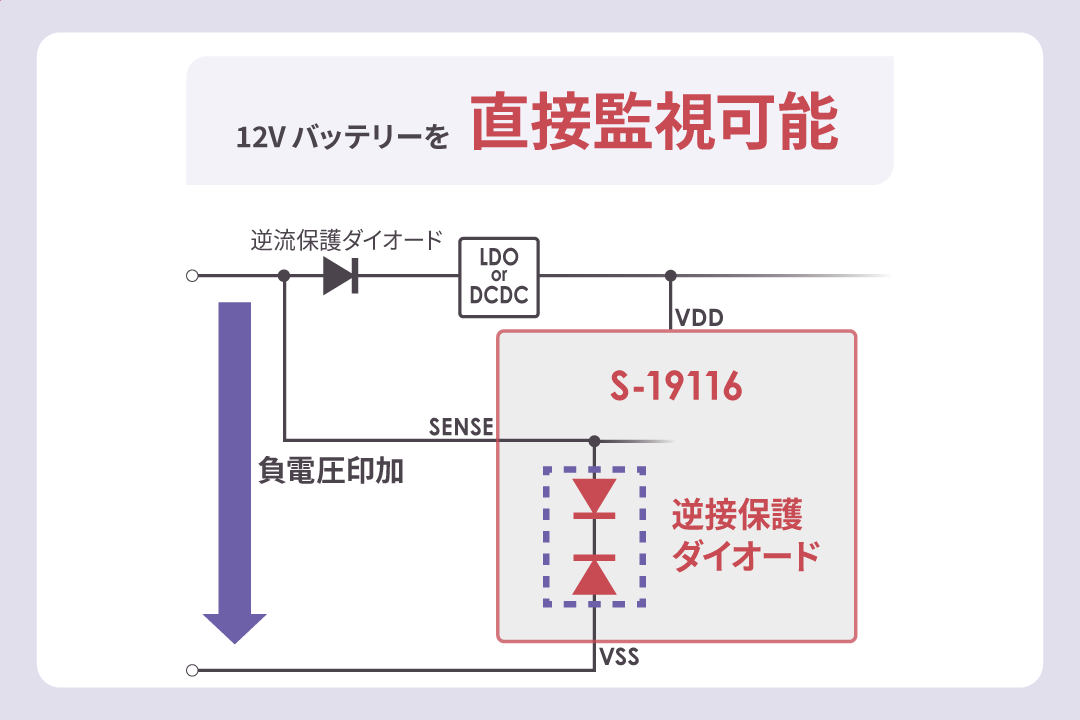

監視接続 (SENSE) 端子の定格電圧が-30 ~ 45Vと広範囲で高電圧だけでなく、負電圧も入力可能。
その為、逆流保護ダイオード前にSENSE端子を接続でき、検出の精度悪化の原因であった逆流保護ダイオードのばらつきを排除できるため、さらなる高精度な電圧監視が可能です。

また、SENSE端子とVSS端子間に逆接保護ダイオードが接続されているため、逆流保護ダイオード前に接続してもバッテリーの逆接続を想定した試験にも対応できます。
