エイブリックのHDL6M05543は、4チャネル、5レベルRTZ、高電圧、高速超音波パルサーです。HDL6M05543は、ロジック・インターフェース、レベル変換器、フローティング電圧レギュレータ付きMOSFETゲート駆動バッファ、高電圧、大電流MOSFET、アクティブT/Rスイッチで構成されています。
機能
- アクティブT/Rスイッチ付き5レベルパルサー 3ビット/チャネル入力
特長
- 0～±100Vの出力電圧
- ±2A ソース/シンクピーク電流（第1高電圧（VPP1/VNN1）パルサー）
- ±2A ソース/シンクピーク電流（±1Aアクティブクランプ付き第2高電圧（VPP2/VNN2）パルサー）
- ±2A ソース/シンクピーク電流（アクティブ・グランド・クランプ）
- 250Ω（±0.1A）アクティブ・グラウンド・ダンピング（ブロッキング・ダイオードなし/アナログSWタイプ）
- フローティング電圧レギュレータ内蔵
- 正負対称のパルス波形で2次高調波歪みを低減
- 最大200MHzのLVDS/LVCMOSクロック、2bit エッジ制御（トランスペアレント・モード対応）
- 2bitターンオンタイミングコントロール付き、10Ω アクティブT/Rスイッチ
- 出力周波数20MHz（@±60V出力、負荷220pF）
- 1.8V～5V CMOSロジックインターフェース
- 各高電圧出力にノイズカットダイオードを搭載
- 4モード出力電流制御（第2高電圧パルサーのみ）
- 過熱保護機能を搭載
- パワーアップ/ダウンリセット機能により、電源シーケンスフリー、電源急落時のフェイルセーフを実現
- ラッチアップフリー、SOI CMOS技術によるチャネル間低クロストークの実現
- 64ピン 9×9mm QFNパッケージ（RoHS準拠）

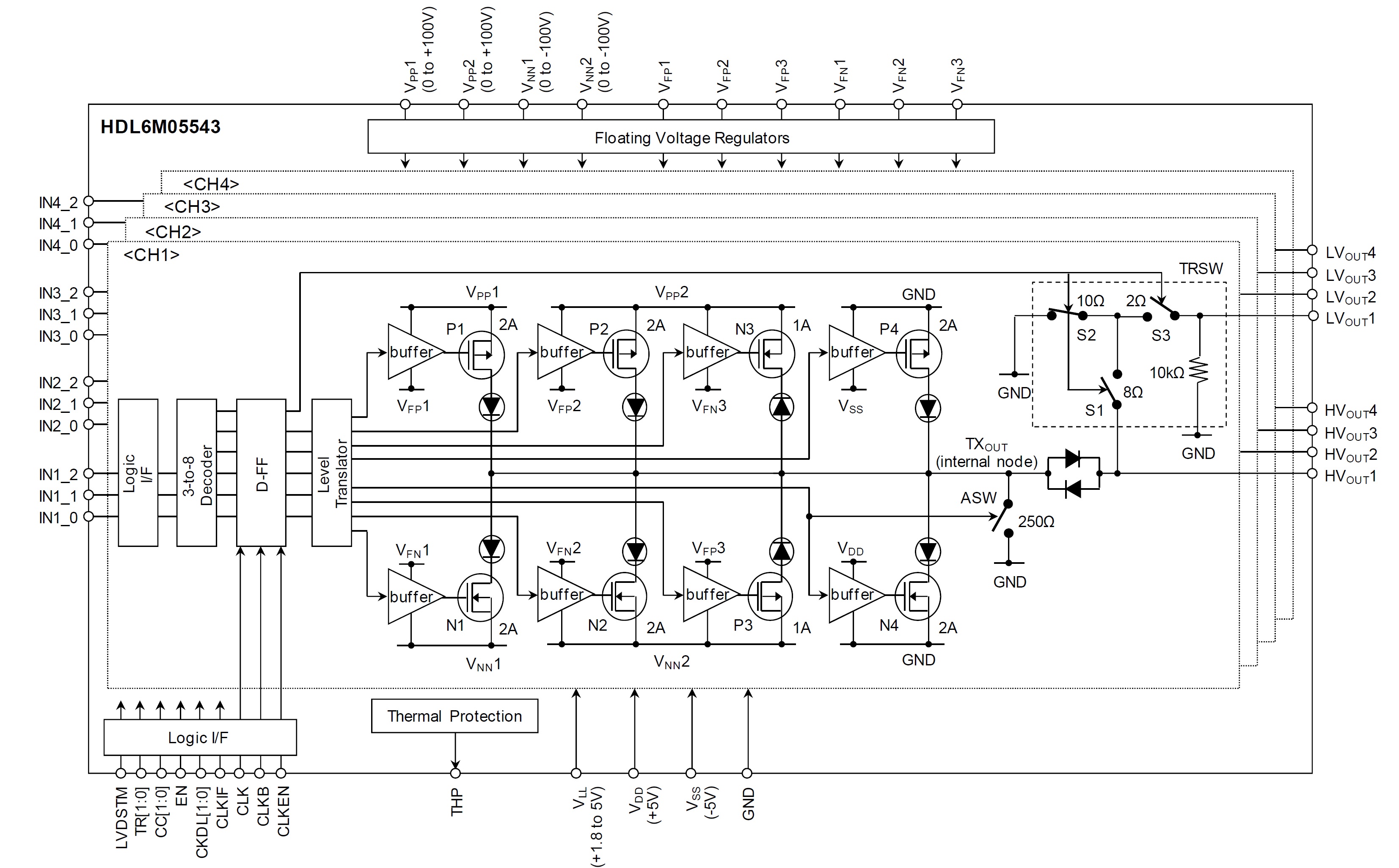

ブロック図
