S-19259 のデータシート、仕様、型番リスト、サポート

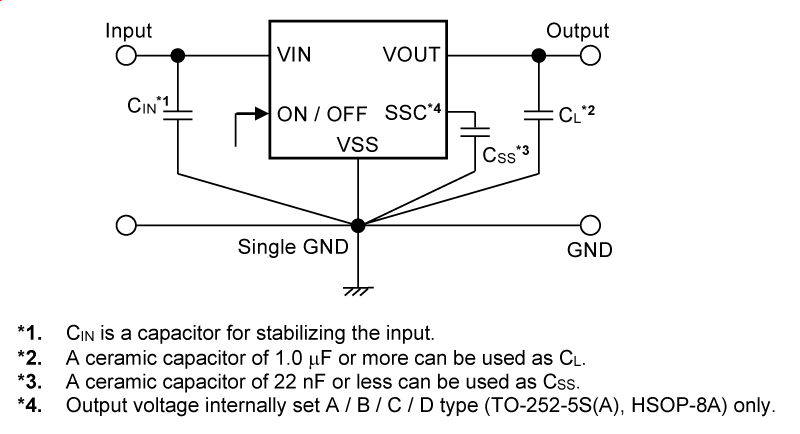

標準回路例出力電圧内部設定品 (S-19259x09 ~ S-19259x35)

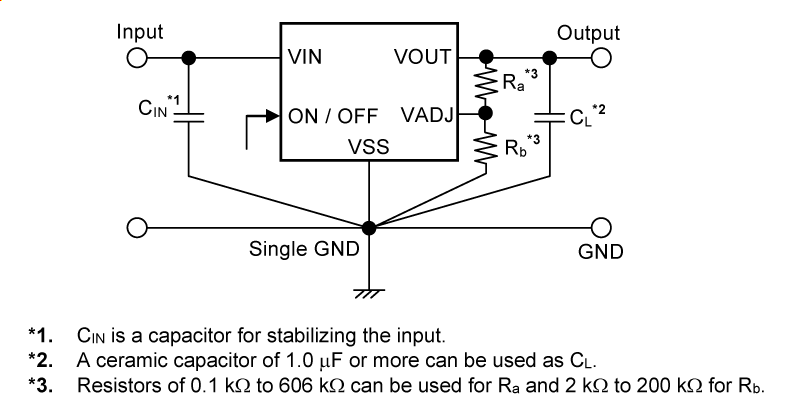

標準回路例出力電圧外部設定品 (S-19259x00)

TO-252-5S(A) (VA005-A)

HSOP-8A (FH008-A)

HSNT-8(2030) (PP008-A)

本ICは、CMOS技術を使用して開発した、低電圧動作、高精度出力電圧、高出力電流の正電圧ボルテージレギュレータです。
1.0 μFの小さなセラミックコンデンサが使用可能です。また、低オン抵抗トランジスタでドロップアウト電圧が小さく、大きな出力電流を得ることができます。負荷電流が、出力トランジスタの電流容量を越えないようにするための過電流保護回路と、発熱による破壊を防ぐためのサーマルシャットダウン回路を内蔵しています。出力電圧がIC内部で設定されるタイプに加え、外部抵抗によって設定可能なタイプもラインナップしました。また、電源投入時またはON / OFF端子をONにするときに発生する過大な突入電流を制限するための突入電流制限回路を内蔵しています。

熱シミュレーションサービス
お客様のご使用条件と弊社電源ICを用いた際の熱設計をサポートするため、”熱シミュレーションサービス” を提供しております。この熱シミュレーションサービスをご活用いただくことで、お客様の開発段階での熱設計におけるリスクの低減に貢献いたします。熱シミュレーションサービスの実施については販売窓口までお問い合わせください。

特長

出力電圧 (内部設定): 0.9 V ~ 3.5 V間において0.05 Vステップで選択可能
出力電圧 (外部設定): 0.9 V ~ 5.0 V間において外部抵抗により設定可能
入力電圧: 1.5 V ~ 5.5 V
出力電圧精度: ±2.0% (T_j = -40°C ~ +125°C)
ドロップアウト電圧: 70 mV typ. (3.0 V出力製品, I_OUT = 300 mA)
消費電流: 動作時 : 60 μA typ., 114 μA max.; パワーオフ時 : 0.1 μA typ., 10 μA max.
出力電流: 1000 mA出力可能 (V_IN ≧ V_OUT(S) + 1.0 V時)^*1
入力、出力コンデンサ: セラミックコンデンサが使用可能 (1.0 μF以上)
リップル除去率: 70 dB typ. (f = 1.0 kHz)
過電流保護回路を内蔵: 出力トランジスタの過電流を制限
サーマルシャットダウン回路を内蔵: 検出温度170°C typ.
突入電流制限回路を内蔵: 電源投入時またはON / OFF端子をONにするときに発生する過大な突入電流を制限
ON / OFF回路を内蔵: 電池の長寿命化に対応可能; 放電シャント機能 "あり" / "なし" の選択可能; プルダウン機能 "あり" / "なし" の選択可能
動作温度範囲: Ta = −40°C ~ +125°C
鉛フリー (Sn 100%)、ハロゲンフリー
AEC-Q100進行中^*2

*1. 大電流出力時には、ICの損失が許容損失を越えないように注意してください。
*2. 詳細は、販売窓口までお問い合わせください。

用途

車載用 (エンジン、トランスミッション、サスペンション、ABS、EV / HEV / PHEV関連機器等)
車室内電装アプリケーションの定電圧電源
家庭用電気製品の定電圧電源
