車載用 125°C動作 66 V入力 200 mA ボルテージレギュレータ S-19231シリーズ

製品概要 標準回路例 出力電圧内部設定 標準回路例 出力電圧外部設定 TO-252-5S(A) (VA005-A) HSOP-8A (FH008-A) HTMSOP-8 (FP008-A)

本ICは、高耐圧CMOSプロセス技術を使用して開発した、高耐圧、低消費電流、高精度出力電圧の正電圧ボルテージレギュレータです。

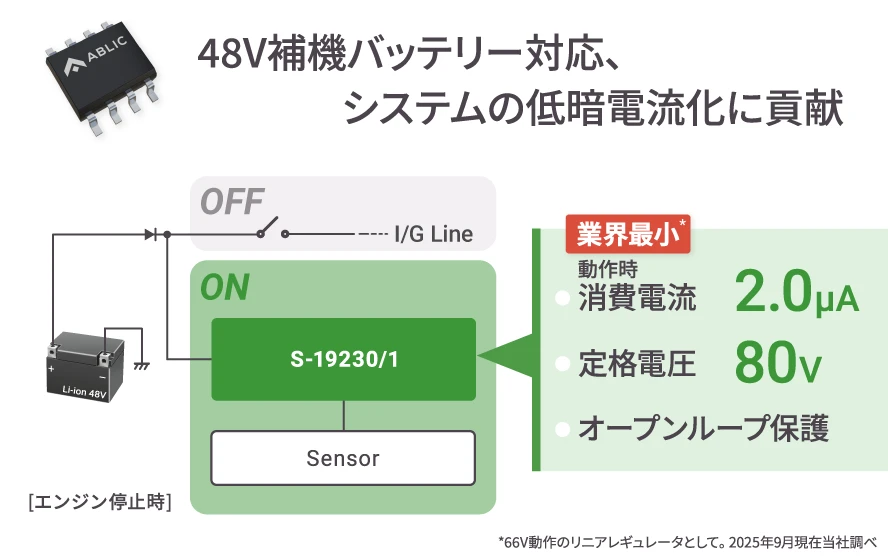

最大動作電圧が66 Vと高いため車載用の12 V、24 V、48 V補機バッテリーシステムのいずれにも対応、消費電流も2.0 μA typ.と低消費電流で動作することができます。また、出力トランジスタの過電流を制限するための過電流保護回路、発熱を制限するためのサーマルシャットダウン回路、出力電圧の過電圧を抑制するためのオープンループ保護回路を内蔵しています。

特長

出力電圧 (内部設定)

1.8 V, 3.0 V, 3.3 V, 5.0 V

出力電圧 (外部設定)

1.8 V ~ 12.0 V^*1間において外部抵抗により設定可能

入力電圧

6.0 V ~ 66.0 V

出力電圧精度

±1.8% (T_j = -40°C ~ +125°C)

消費電流

動作時 : 2.0 μA typ., 5.0 μA max. (T_j = −40°C ~ +125°C)

パワーオフ時 : 0.1 μA typ., 2.0 μA max. (T_j = −40°C ~ +125°C)

出力電流

200 mA出力可能 (V_IN ≧ V_OUT(S) + 5.0 V時)^*2

入力コンデンサ

セラミックコンデンサが使用可能 (0.1 μF以上)

出力コンデンサ

セラミックコンデンサが使用可能 (1.0 μF以上)

過電流保護回路を内蔵

出力トランジスタの過電流を制限

サーマルシャットダウン回路を内蔵

検出温度170°C typ.

オープンループ保護回路を内蔵 (出力電圧外部設定品のみ)

VADJ端子のオープン、ショート時のV_OUTの過電圧を抑制

ON / OFF回路を内蔵

電池の長寿命化に対応可能

放電シャント機能 "あり" / "なし" の選択可能

プルダウン機能 "あり" / "なし" の選択可能

動作温度範囲

Ta = −40°C ~ +125°C

鉛フリー (Sn 100%)、ハロゲンフリー

80 Vロードダンプ耐性あり

AEC-Q100進行中^*3

*1. 12.0 V越えて使用の際は販売窓口までお問い合わせください。
*2. 大電流出力時には、ICの損失が許容損失を越えないように注意してください。
*3. 詳細は、販売窓口までお問い合わせください。

用途

• 車載用 (エンジン、トランスミッション、サスペンション、ABS、EV / HEV / PHEV関連機器等)
• 車室内電装アプリケーションの定電圧電源
