1セル用バッテリー保護回路を構成する際、以下のようなことにお悩みではありませんか?
エイブリックはお客様のご要望に応える1セル用バッテリー保護回路をご提案します。

  •   急速充電において、正確な電池電圧を監視したい
  •   保護回路で高温検出保護をしたい

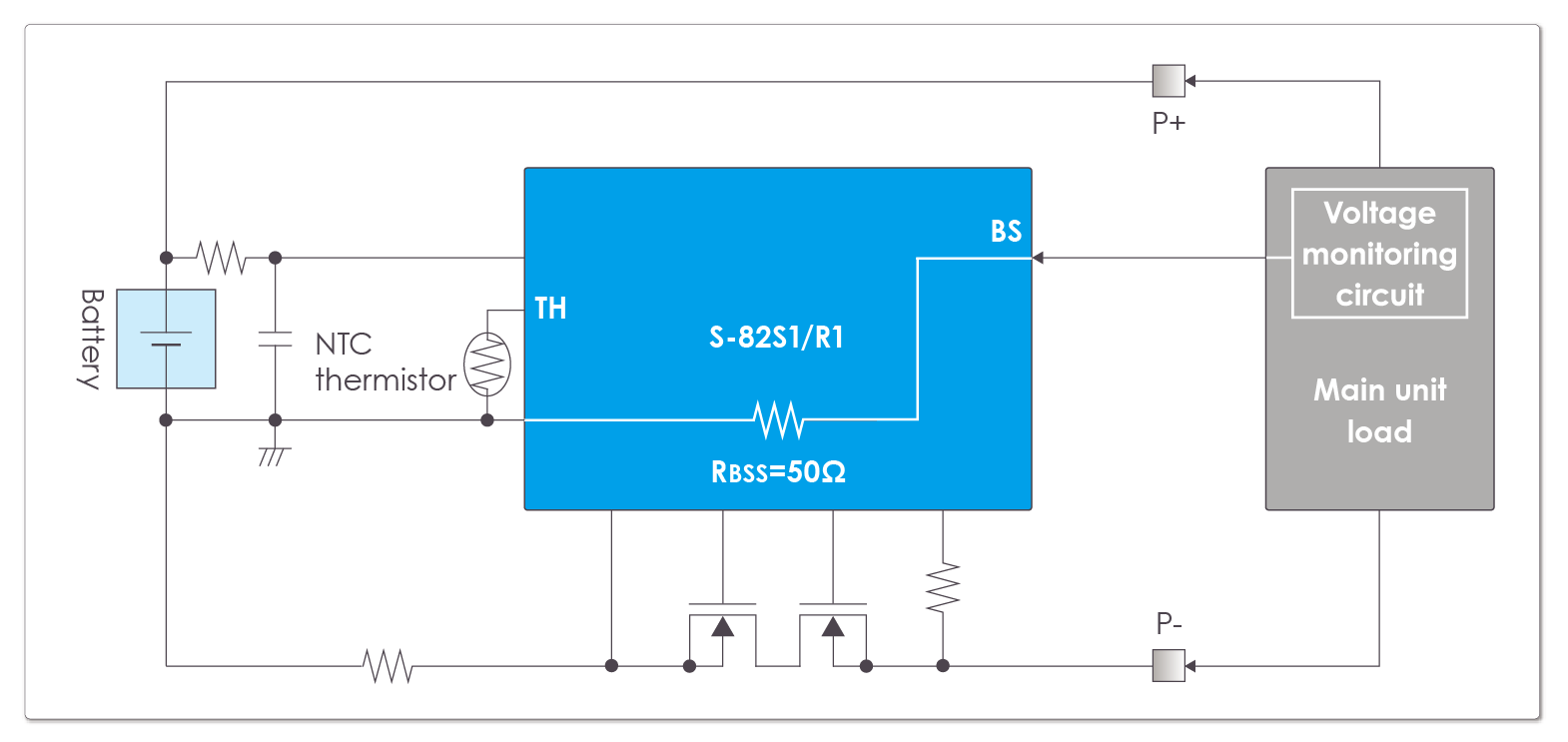

バッテリー電圧モニタ端子による、急速充電中に正確な電池電圧監視が可能な保護回路 ブロック図

大電流の充電中でも、充放電制御FETや抵抗による影響を受けず正確なバッテリー電圧をモニタすることができる回路構成です。
また、NTCサーミスタによる過熱保護機能も備えているため、急速充電の保護回路に適しています。

バッテリー電圧モニタ端子による、急速充電中に正確な電池電圧監視が可能な保護回路 ブロック図
