アプリケーション

車載カメラに最適なIC



車載カメラに最適なIC

クルマに高い安全性が求められる中、クルマ1台あたりに搭載される車載カメラの数は増加しています。

クルマの安全性向上を担う車載カメラへの要求は厳しく、
「高画素化 (VGAから1M~2Mpxへ)を、従来どおりもしくはさらに小型化した筐体で実現する」というのも、設計者が乗り越えなければいけない課題の一つではないでしょうか。

この課題解決に、「車載カメラに欠かせない電源ICを小型化する」ソリューションをご紹介します。
業界最小クラスの超小型パッケージで提供できるDC-DCコンバータや、部品点数の削減に貢献するLDOレギュレータ・バッテリーモニタリングICなど、エイブリックの製品ラインナップが車載カメラの小型化・高機能化をサポートします。

車載カメラ ブロック図

製品名をクリックすると、製品情報へリンクします。

*VD: Voltage detector (Reset IC)   *LDO: Low-dropout regulator   *WDT: Watchdog timer

車載カメラに最適なエイブリックのIC

ブロック 製品 推奨品名 用途・特長
カメラモジュール DC-DCコンバータ
(スイッチングレギュレータ)
S-19902/3 36V入力・業界最小パッケージ対応。外付け部品の小型化・削減にも貢献。
カメラモジュール DC-DCコンバータ
(スイッチングレギュレータ)
S-19932/3
2.2MHz品
18V入力・超小型(2.46 x 1.95 mm)パッケージ対応。
カメラモジュール
カメラECU
DC-DCコンバータ
(スイッチングレギュレータ)
S-19914/5 36V入力・低ノイズ・業界最小パッケージ対応。外付け部品の小型化・削減にも貢献。
カメラモジュール DC-DCコンバータ
(スイッチングレギュレータ)
S-19944/5 18V入力・低ノイズ。外付け部品の小型化・削減にも貢献。
カメラモジュール Secondary DC-DCコンバータ
(スイッチングレギュレータ)
S-19954/5 5.5V入力・業界最小パッケージ対応。パワーグッド機能搭載、高効率。
 カメラモジュール Secondary LDOレギュレータ
(リニアレギュレータ)
S-19255 5.5V入力・125℃動作・300mA出力電流
超小型(1.0 x 1.0mm)パッケージ対応。ノイズ対策にも最適な高リップル除去率。0.1µFの入力コンデンサ使用可能。
カメラモジュール Secondary LDOレギュレータ
(リニアレギュレータ)
S-19251 5.5V入力・105℃動作・150mA出力電流
超小型(0.8 x 0.8mm)パッケージ対応。ノイズ対策にも最適な高リップル除去率。
 カメラモジュール Secondary LDOレギュレータ
(リニアレギュレータ)
 S-19252 5.5V入力・105℃動作・150mA出力電流
超小型(1.0 x 1.0mm)パッケージ対応。ソフトスタート機能搭載。
カメラモジュール ウィンドウボルテージディテクタ S-191A/B 低電圧と過電圧が監視可能。マニュアルリセット機能内蔵(S-191A)。小型(1.6 x 1.6mm)パッケージ対応。
カメラモジュール ボルテージディテクタ
(リセットIC)
S-19100
(105℃動作)
高密度実装に最適な小型(1.2 x 1.6mm)パッケージ対応。超低消費電流270nA。
カメラモジュール ボルテージディテクタ
(リセットIC)
S-19100
(125℃動作)
高密度実装に最適な小型(2.0 x 2.1mm)パッケージ対応。超低消費電流270nA。
カメラモジュール
カメラECU
ウォッチドッグタイマ S-19400/1
(125℃動作)
業界トップクラスの超低消費電流3.8µA。リセット機能を搭載。2.0 x 3.0mmパッケージ対応。
カメラモジュール
カメラECU
バッテリーモニタリングIC
(ボルテージディテクタ)
S-19114 業界最速の検出応答時間 10µs max.。SENSE端子逆接続保護回路内蔵。2.46 x 1.96mmパッケージ対応。
カメラモジュール
カメラECU
バッテリーモニタリングIC
(ボルテージディテクタ)
S-19110 VDD検出/SENSE検出、出力論理選択可能。超低消費電流 0.60μA。
カメラECU バッテリーモニタリングIC
(ボルテージディテクタ)
S-191L/N マイコンでの電圧監視を補助する業界初「電源分圧出力機能」を搭載。さらに上限/下限電圧監視機能も内蔵。
カメラECU 電流モニタ機能付き
ハイサイドスイッチ
S-19682/3 業界最小パッケージ対応。接続診断を「小型・シンプル・高精度」に実現。
カメラECU 電流モニタ機能付き
LDOレギュレータ
S-19700/1 1つのICで、さまざまな接続異常を診断できるLDOレギュレータ。

主な特徴

DC-DCコンバータ S-19902/3シリーズ
超小型

車載用 125°C動作 36 V入力 600 mA 降圧 同期整流 スイッチングレギュレータ S-19902/3シリーズ

DC-DCコンバータのトータルスペース削減に貢献します

バッテリに直結可能な36V入力、125℃動作。高速過渡応答・Low Rippleの実現により、外付け部品の削減・小型化を可能にします。

≫S-19902/3の特徴をさらに詳しく知る

シリーズ名


S-19902A/B
S-19903A/B

データシート

アプリケーションノート

スイッチング周波数 : 2.2MHz

オンライン購入


chip1stop corestaFF ONLINE Digi-Key MOUSER

DC-DCコンバータ S-19914/5シリーズ
低ノイズ
超小型

車載用 125°C動作 36 V入力 1 A 低EMI 降圧 同期整流 スイッチングレギュレータ S-19914/5シリーズ

低ノイズを業界最小超小型パッケージで実現!

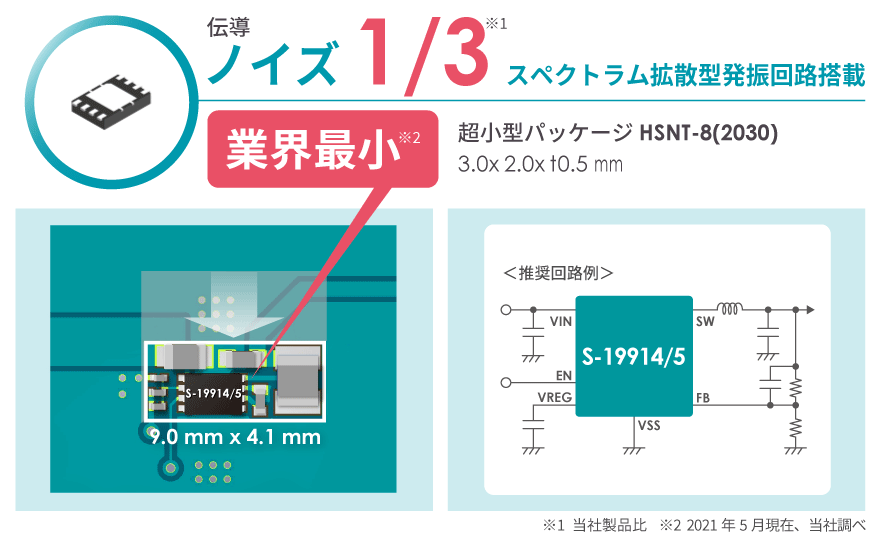

スペクトラム拡散型発振回路を搭載。伝導ノイズは弊社従来品比約1/3に低減します。
バッテリに直結可能な36V入力、125℃動作、1A出力電流の降圧DC-DCコンバータを業界最小のパッケージHSNT-8(2030)に。外付け部品含めたトータル実装面積も業界最小サイズを実現することが可能です。

≫S-19914/5の特徴をさらに詳しく知る

シリーズ名


S-19914A/B
S-19915A/B

データシート

アプリケーションノート

スイッチング周波数 : 2.2MHz

オンライン購入


chip1stop corestaFF ONLINE Digi-Key MOUSER

DC-DCコンバータ S-19954/5シリーズ
超小型
高効率

車載用 125°C動作  5.5 V入力 1 A パワーグッド付き 降圧 同期整流 スイッチングレギュレータ SS-19954/19955シリーズ

業界最小実装面積、パワーグッド機能搭載、高効率で車載カメラに最適

S-19954/5シリーズは5.5V入力、1A出力、発振周波数2.25MHzの降圧同期整流スイッチングレギュレータとして業界最小パッケージ HSNT-8(1616)Bを採用。さらにパワーグッド機能、業界トップクラスの電力変換効率により車載カメラのニーズに対応します。

≫S-19954/5の特徴をさらに詳しく知る

シリーズ名


S-19954/5

データシート

スイッチング周波数 : 2.25MHz

LDOレギュレータ S-19255シリーズ
高PSRR
超小型

車載用 125°C動作 5.5 V入力 300 mA ボルテージレギュレータ S-19255シリーズ

高PSRRで車載用カメラモジュールの小型化に貢献!!

業界最小パッケージで1.0mm角のHSNT-4(1010)Bを採用し、小型コンデンサが使用可能。さらに広範囲で高PSRRを実現しているため、ノイズ除去の為の回路は不要です。

≫S-19255の特徴をさらに詳しく知る

シリーズ名


S-19255

データシート

5.5V入力・125℃動作・300mA出力電流

オンライン購入


chip1stop corestaFF ONLINE Digi-Key MOUSER

ウィンドウボルテージディテクタ S-191A/B シリーズ
ウィンドウ検出
高速検出応答

車載用 125°C動作 6 V 高速検出応答 ウィンドウボルテージディテクタ S-191A/1Bシリーズ

車載機器の機能安全構築に貢献

6V入力、電圧検出応答時間10µs typ.、低電圧と過電圧を監視可能なウィンドウボルテージディテクタです。また、S-191AシリーズはICの非安全側フォールトの診断が可能なマニュアルリセット機能を搭載しています。

≫S-191A/Bの特徴をさらに詳しく知る

シリーズ名


S-191A

データシート

 電圧検出応答時間 : 10.0μs typ.
 マニュアルリセット機能内蔵

S-191B

データシート

 電圧検出応答時間 : 10.0μs typ.

リセットIC S-19100 Hシリーズ
超低消費電流
超小型

車載用 105°C動作 10 V 遅延機能付き (遅延時間外部設定) ボルテージディテクタ S-19100xxxHシリーズ

高密度実装に最適な超小型パッケージ

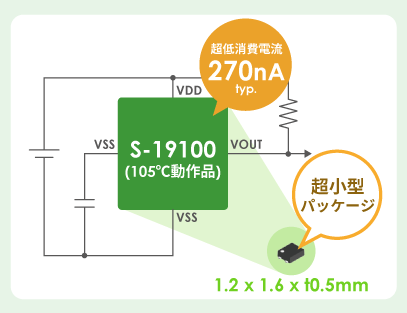

1.2 x 1.6mmの超小型パッケージに対応した10V定格・超低消費電流270nA(typ.)のバッテリーモニタリングICです。
実装面積の削減と、消費電流低減の両立に貢献します。

シリーズ名


S-19100 H
(105℃動作)

データシート

消費電流 : 270nA typ.

オンライン購入


chip1stop corestaFF ONLINE Digi-Key MOUSER

バッテリーモニタリングIC S-19114シリーズ
超高速検出
低消費電流

車載用 125°C動作 5.5 V入力 300 mA ボルテージレギュレータ S-19255シリーズ

業界最速検出応答、低消費電流バッテリーモニタリングIC

業界最速の電圧検出応答時間 10µs max.、動作時低消費電流 2.0µA typ.を実現。車載機器の安全性向上と低消費電流化に貢献します。

≫S-19114の特徴をさらに詳しく知る

シリーズ名


S-19114

データシート

検出応答時間 : 10µs max.

オンライン購入


chip1stop corestaFF ONLINE Digi-Key MOUSER

バッテリーモニタリングIC S-191L/Nシリーズ
電源分圧出力機能
上限/下限電圧監視

車載用 125°C動作 36 V 電源分圧出力 SENSE端子逆接続保護 ウィンドウボルテージディテクタ S-191L/191NxxxxAシリーズ

業界初「電源分圧出力機能」搭載。機能安全の実現をサポート

従来の外付け部品なしで、バッテリーなどから供給される高電圧をマイコンに入力可能な電圧に生成する業界初「電源分圧出力機能」を搭載。部品点数・実装面積の削減に貢献します。
また、車載用超小型パッケージHSNT-8(2030)を採用、超低消費電流0.9μAも実現。更に、検出電圧監視精度±1.5%(全温度範囲)が電圧の監視精度向上に貢献します。

≫S-191L/Nの特徴をさらに詳しく知る

シリーズ名


S-191L/N

データシート

アプリケーションノート

低電圧検出 : 4.0V ~ 10.0V
過電圧検出 : 16.0V ~ 18.0V

オンライン購入


chip1stop corestaFF ONLINE Digi-Key MOUSER

電流モニタ 電流リミット ハイサイドスイッチ S-19682/3シリーズ
電流モニタ機能付き
超小型

車載用 125°C動作 36 V入力 電流モニタ ハイサイドスイッチ S-19682/3シリーズ

接続診断を「小型・シンプル・高精度」に実現

36V入力、600mA出力電流、電流モニタ機能付き1chのハイサイドスイッチを、業界最小のパッケージHSNT-8(2030)に。多機能化が進む車載カメラ・アンテナ・各種センサなど、様々なアプリケーションの接続診断をSmall, Space, Flexibleに実現します。

≫S-19682/3の特徴をさらに詳しく知る

シリーズ名


S-19682

データシート

アプリケーションノート

出力電流 : 300mA

シリーズ名


S-19683

データシート

アプリケーションノート

出力電流 : 600mA

オンライン購入


chip1stop corestaFF ONLINE Digi-Key MOUSER

電流モニタ 可変電流リミット LDOレギュレータ S-19700/1シリーズ
電流モニタ機能付き
逆流防止

車載用 125°C動作 36 V入力 電流モニタ 可変電流リミット ボルテージレギュレータ S-19700/1

天絡・地絡・開放など、さまざまな接続異常を1つのICで検出

カメラモジュール・GPSアンテナ等の負荷の接続状態を、一つのICで診断可能です。負荷の接続状態診断用の電流モニタ機能を搭載しており、電流リミット値は外付けの抵抗値で任意に設定することができます。

≫S-19701の特徴をさらに詳しく知る

シリーズ名


S-19700
S-19701
