电源管理IC

10 V输入、300 mA的电压稳压器 S-818系列

数据表2018/01/05

批量下载文件

可下载与该产品相关的所有文件的压缩文件。

型号一览

Buy Online

请联系每家商店了解网上商店的可用性(在线样品)等详细信息。

S-818系列是采用CMOS技术开发的、低压差、高精度、低消耗电流的正电压电压稳压器。
由于内置低通态电阻晶体管,所以输入输出电压差很小,能获得较大的输出电流。另外,可通过开/关控制电路来延长电池的使用寿命。与使用CMOS技术的传统电压稳压器相比,这种产品可使用的电容器的种类较多,还可以使用小型陶瓷电容器。
建议用户在用于移动设备时,采用小型的SOT-23-5封装,在大电流用途方面采用SOT-89-5封装。

特点

低消耗电流
30µA 典型值,40µA 最大值 (工作时)
100nA 典型值,500nA 最大值 (休眠时)
输出电压
2.0~6.0V (以0.1V为进阶单位来选择)
输出电压精度
±2.0%精度
输入电压
10V 最大值
输出电流
可输出200mA (3.0V输出产品, Vin=4V时)*1
可输出300mA (5.0V输出产品, Vin=6V时)*1
输入输出电压差
170mV 典型值 (5.0V输出产品,Iout=60mA)
内置开/关控制电路
内置短路保护电路
可使用低ESR电容器
可使用2µF以上的陶瓷电容器
无铅产品

*1. 请注意在输出大电流时的封装容许功耗。

用途

  • 使用电池的设备的稳压电源
  • 通信设备的稳压电源
  • 家用电器产品的稳压电源

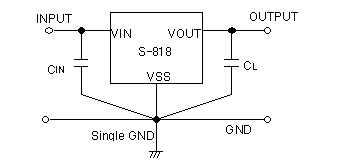

标准电路

标准电路

型号一览

  • 过去,产品名称末尾的 U (Ux)、S 和 G 作为环保代码,表示不同的材料规格。现在, 这些代码都已统一为 “无铅、无卤素”,在环保质量方面完全相同。
  • 不过,有些限定的旧产品不含铅,并且采用了 Sn 100% 以外的铅电镀,详情请向我们的销售代表咨询。
  • 上述产品及参数可能与实际不符。请通过数据表再次确认产品名称与规格。
  • 本资料有可能在没有事先通知的情况下发生变更。
