10 V输入、300 mA的电压稳压器 S-1133系列

S-1133 系列是采用CMOS 技术开发的低压差、高精度输出电压、低消耗电流(输出电流为300 mA)的正电压电压稳压器。(LDO)
可使用1 µF 的小型陶瓷电容器*1,且可在消耗电流极其微小(消耗电流为60 µA (典型值))的条件下工作。
为了使输出电流不超过输出晶体管的电流容量,内置了过电流保护电路,而且为了防止因发热而引起的对产品的破坏,还内置了热敏关闭电路。
除了可在IC 内部设定输出电压型产品以外,还在产品系列中增加了可通过外部电阻设定输出电压型(S-1133x00 系列)的产品。
因采用 SOT-89-5 封装,SNT-8A 超小型封装, 故可高密度安装。同时,由于可与低消耗电流的特性相组合,因此最适用于携带设备。

*1. 输出电压值在1.7 V 以下的产品,可使用2.2 µF 以上的陶瓷电器。

特点

输出电压 (内部设定产品)
在1.2 V ~ 6.0 V的范围内,可以0.1 V为进阶单位来选择
输出电压 (外部设定产品)
在1.8 V~ 8.2 V的范围内可任意选择
(S-1133B00 / S-1133A00)
输入电压
2.0 ~ 10 V
输出电压精度
±1.0 % (1.2 V ~ 1.4 V输出产品 : ±15 mV)
输入输出电压差
130 mV (典型值) (3.0 V输出产品、Iout = 100 mA)
消耗电流
工作时 : 60 μA (典型值)、90 μA (最大值)
休眠时 : 0.1 μA (典型值)、1.0 μA (最大值)
输出电流
可输出300 mA (VinVout(s) +1.0 V)*1
输入、输出电容器
能够使用大于或等于1.0 μF的陶瓷电容器
(输出电压值在1.7 V以下的产品,可使用2.2 μF以上的陶瓷电容器)
纹波抑制率
70 dB (典型值) (1.2 V输出产品,f = 1.0 kHz)
内置过载电流保护电路
限制输出晶体管的过载电流
内置热敏关闭电路
防止因发热引起对产品的破坏
内置ON / OFF控制电路
能够延长电池的使用寿命
工作温度范围
Ta = −40°C ~ +85°C
无铅、Sn 100%、无卤素

*1. 请注意在输出大电流时的封装容许功耗。

用途

  • 使用电池设备的稳压电源
  • 通信设备的稳压电源
  • 家用电器产品的稳压电源

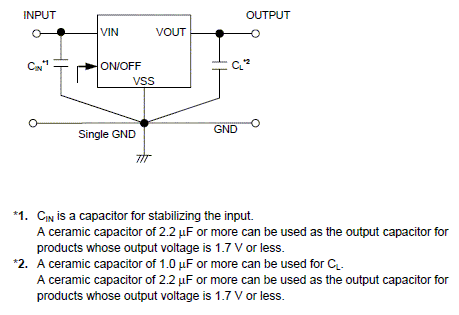

标准电路

标准电路

型号一览

  • 过去,产品名称末尾的 U (Ux)、S 和 G 作为环保代码,表示不同的材料规格。现在, 这些代码都已统一为 “无铅、无卤素”,在环保质量方面完全相同。
  • 不过,有些限定的旧产品不含铅,并且采用了 Sn 100% 以外的铅电镀,详情请向我们的销售代表咨询。
  • 上述产品及参数可能与实际不符。请通过数据表再次确认产品名称与规格。
  • 本资料有可能在没有事先通知的情况下发生变更。
