SNT-6A(H) (PI006-A)

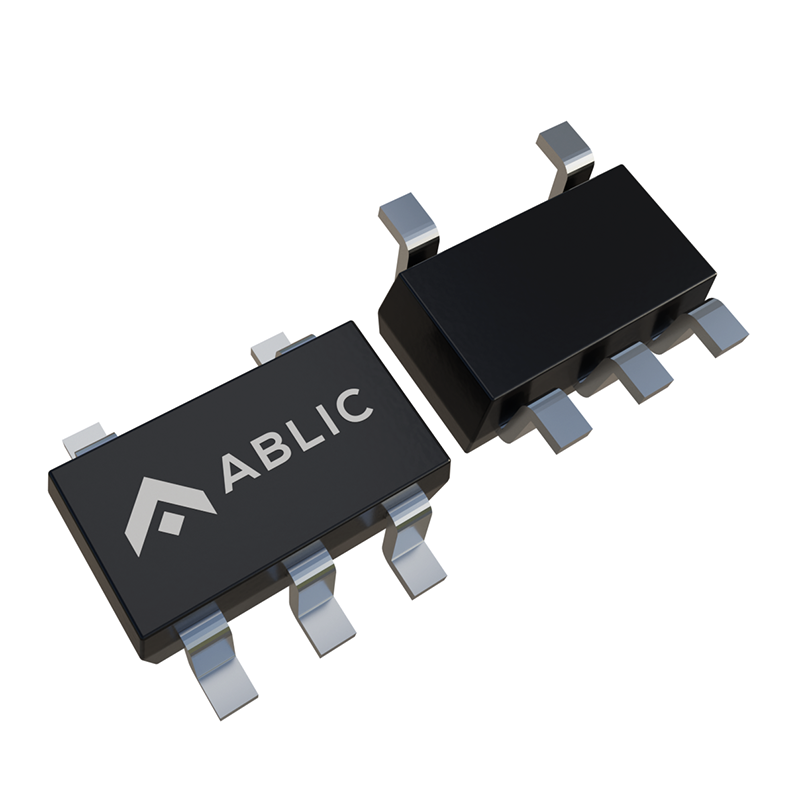

SOT-23-5 (MP005-A)S-1112/1122系列是使用CMOS技术开发的低压差、高精度输出电压、低消耗电流的正电压型电压稳压器。
由于内置了低通态电阻晶体管，因而输入输出电压差低，并且能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路。此外，还内置ON/OFF控制电路，以延长电池的使用寿命。
和以往CMOS技术电压稳压器相比，所能使用的电容器种类得以增多，也能使用小型的陶瓷电容器。因采用SNT-6A(H) (仅限S-1112系列)、SOT-23-5小型封装，故可高密度安装。SOT-23-5由于引脚排列的不同，备有S-1112系列和S-1122系列。
特点
- 输出电压
- 在1.5 V ~ 5.5 V的范围内，可以0.1 V为进阶单位来选择
- 输出电压精度
- ±1.0%
- 输入输出电压差
- 190 mV (典型值) (3.0 V输出产品、IOUT = 100 mA)
- 消耗电流
- 工作时 : 50 μA (典型值)、90 μA (最大值)
- 休眠时 : 0.1 μA (典型值)、1.0 μA (最大值)
- 输出电流
- 可输出150 mA (VIN≥VOUT(S)±1.0 V)*1
- 输出电容器
- 能够使用大于或等于0.47 μF的陶瓷电容器
- 纹波抑制率
- 80 dB (典型值) (f = 1.0 kHz)
- 内置过载电流保护电路
- 限制输出晶体管的过载电流
- 内置ON/OFF控制电路
- 能够延长电池的使用寿命
- 工作温度范围
- Ta = -40°C ~ +85°C
- 无铅、Sn 100%、无卤素*2
*1. 请注意在输出大电流时的封装容许功耗。
*2. 详情请参阅“■ 产品型号的构成”。
用途
- 使用电池供电设备用的稳压电源
- 通信设备用的稳压电源
- 家电产品用的稳压电源
- 携带电话用的稳压电源

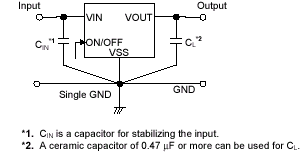

标准电路
