SNT-6A (PG006-A)
SOT-23-6 (MP006-A)S-8229A系列是使用CMOS技术开发的电池监视用IC。与以往的CMOS电压检测器相比，工作电压最高可达到24 V，最适用于需要耐高压的应用电路。
因可检测三个电压值，所以可分阶段地确认电压的状况。

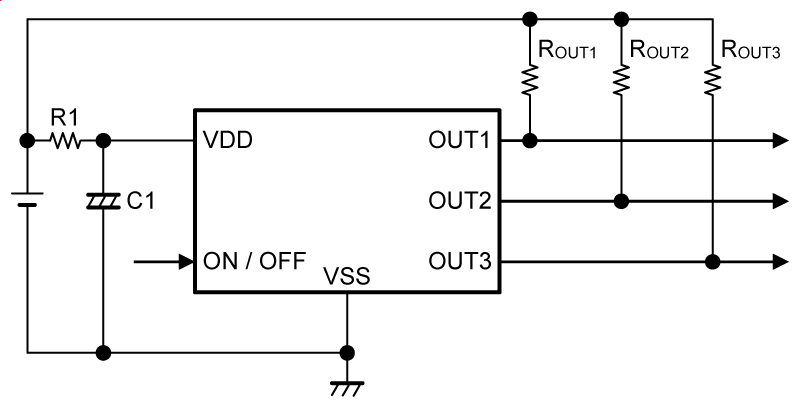

特点
- 检测电压精度
- ±1.0%
- 滞后特性
- VHYS1 ~ VHYS3 = 0 mV, 50 mV, 300 mV, 400 mV, 500 mV
- 消耗电流
- 工作时 : IDD1 = 9.0 μA (最大值) (−VDETtotal*1≥42 V), IDD1 = 11.0 μA (最大值) (−VDETtotal*1＜42 V)
- 休眠时 :IDD2 = 0.1 µA (最大值)
- 工作电压范围
- VDD = 3.6 V ~ 24 V
- 检测电压
- −VDET1(S) ~ −VDET2(S) = 10.5 V ~ 21.5 V (进阶单位为0.1 V)
−VDET3(S) = 7.5 V ~ 21.5 V (进阶单位为0.1 V) - 输出方式
- N沟道开路漏极输出
- 输出逻辑*2
- 完全充电时全输出为ON、完全充电时全输出为OFF
- 工作温度范围
- Ta = -40°C ~ +85°C
- 无铅 (Sn 100%)、无卤素
*1. −VDETtotal : 检测电压的合计值
−VDETtotal = −VDET1(S) + −VDET2(S) + −VDET3(S)
*2. 完全充电时全输出为ON : 输入电压分别在三个检测电压以上时，VOUT1 = VOUT2 = VOUT3 = VSS电位。
完全充电时全输出为OFF : 输入电压分别在三个检测电压以上时，VOUT1 = VOUT2 = VOUT3 = "High-Z"。
用途
- 锂离子可充电电池组
