车载用、工作温度125°C、带复位功能、36 V 输入、400 mA的电压稳压器 S-19312系列

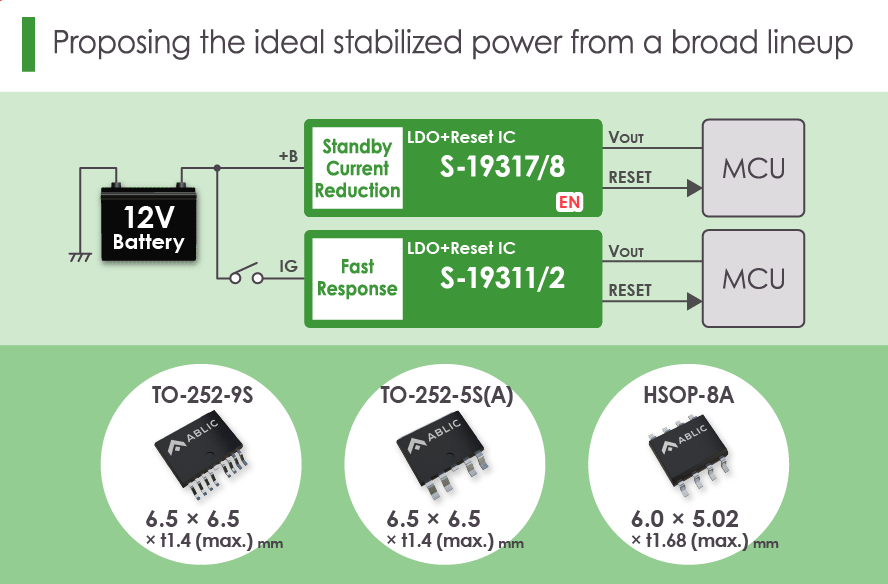

Product Overview HSOP-8A (FH008-A) TO-252-5S(A) (VA005-A)

S-19312系列是采用高耐压CMOS技术开发的高耐压、高精度输出电压、带复位功能的正电压电压稳压器。由于内置了低通态电阻输出晶体管，所以输入输出电压差小，能够获得较大的输出电流。
为了限制输出晶体管的过载电流，内置了过载电流保护电路；为了限制发热，内置了热敏关闭电路。
因采用高放热的TO-252-5S(A)、HSOP-8A封装，故可高密度安装。

特点

稳压器部分

输出电压

在3.0 V ~ 5.3 V的范围内，可以0.1 V为进阶单位来选择

输入电压

4.0 V ~ 36.0 V

输出电压精度

±2.0% (T_j = −40°C ~ +150°C)

输入输出电压差

120 mV (典型值) (5.0 V输出产品、I_OUT = 100 mA)

输出电流

可输出400 mA (V_IN = V_OUT(S) + 1.0 V)^*1

输入、输出电容器

能够使用大于或等于2.2 μF的陶瓷电容器

纹波抑制率

70 dB (典型值) (f = 100 Hz)

内置过载电流保护电路

限制输出晶体管的过载电流

内置热敏关闭电路

检测温度170°C (典型值)

检测器部分

检测电压

在2.6 V ~ 5.0 V的范围内，可以0.1 V为进阶单位来选择

检测电压精度

±100 mV (T_j = −40°C ~ +150°C)

滞后幅度

0.12 V (最小值)

可调整解除延迟时间^*2

18 ms (典型值) (C_DLY = 47 nF)

整体

消耗电流

工作时 : 60 μA (典型值)、95 μA (最大值) (T_j = −40°C ~ +150°C)

工作温度范围

Ta = −40°C ~ +125°C

无铅 (Sn 100%)、无卤素

可耐受45 V抛负载

符合AEC-Q100标准^*3

*1. 请注意在输出大电流时，使IC的功耗不要超过容许功耗。
*2. 在DLY端子连接C_DLY后，可以调整解除延迟时。
*3. 详情请与代理商联系。

用途

• 车载用电子装载设备的稳压电源及复位电路
• 车载用 (引擎、变速器、汽车悬架、ABS、EV / HEV / PHEV关联器械等)
