工作温度 : 150°C (最大值) (S-191L/191NxxxxS) | 125°C (最大值) (S-191L/191NxxxxA) | 105°C (最大值) (S-191L/191NxxxxH)
本IC是使用CMOS技术开发的,带电源分压输出功能的,可高精度检测欠压、过压的窗口型电压检测IC。检测电压和解除电压在内部被固定,精度为±1.5%。
除电源端子外,另备有检测电压输入端子 (SENSE端子),即使SENSE端子电压 (VSENSE) 下降到0 V,也会保持输出稳定。
同时,还内置了SENSE端子反向连接保护电路,可以抑制反向连接时流入SENSE端子的电流。
另外,通过外接电容器还可以延迟解除信号输出,解除延迟时间的精度为±15% (CD = 3.3 nF)。输出形态为N沟道开路漏极输出。
本IC还备有电源分压输出功能。电源分压输出功能是指把VSENSE分压为VSENSE/6, VSENSE/8, VSENSE/12, VSENSE/14,然后输出此电压的功能。例如,利用此功能可直接连接低压微机的A/D转换器,微机可监视电池电压。

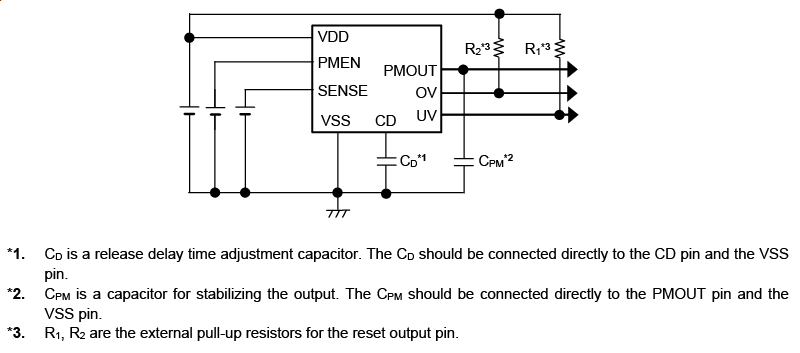

特点
检测器部分
- 检测电压
- 欠压检测电压 4.0 V ~ 10.0 V (以0.05 V为进阶单位)
- 过压检测电压 16.0 V ~ 18.0 V (以0.1 V为进阶单位)
- 检测电压精度
- 欠压检测电压 ±1.5%
- 过压检测电压 ±1.5%
- 可选择滞后幅度有、无
- 有 : 5.0%, 10.0%
- 无 : 0%
- 解除延迟时间精度
- ±15% (CD = 3.3 nF)
- 输出方式
- N沟道开路漏极输出
电源分压部分
- 输出电压
- VPMOUT = VSENSE/6 (S-191L系列L / M / N型)
- VPMOUT = VSENSE/8 (S-191L系列P / Q / R型)
- VPMOUT = VSENSE/12 (S-191N系列L / M / N型)
- VPMOUT = VSENSE/14 (S-191N系列P / Q / R型)
- 输出电容器 (CPM)
- 可以使用陶瓷电容器 (0.1 μF ~ 0.22 μF)
- 内置使能电路
- 可以延长电池的使用寿命
整体部分
- 消耗电流
- 电源分压输出功能工作时 1.3 μA (典型值)
- 电源分压输出功能停止时 0.9 μA (典型值)
- 内置反向连接保护电路
- 抑制反向连接时流入SENSE端子的电流
- 工作电压范围
- 3.0 V ~ 36.0 V
- 工作温度范围
- Ta = −40°C ~ +105°C
- 无铅 (Sn 100%)、无卤素
- 可耐受45 V抛负载
- 符合AEC-Q100标准*1
*1. 详情请与代理商联系。
用途
- 车载电子装载设备用电源的过压检测
- 车载电池的电压检测
- 车载用 (车身、汽车前照灯、ITS、汽车装饰品、汽车导航器、汽车音响等)
