电源管理IC

双电路、6.5 V输入、150 mA的电压稳压器 S-1721系列

数据表2018/01/05

网上商店(在线购买样品)

请联系每家商店了解网上商店的可用性(在线样品)等详细信息。

S-1721系列是使用CMOS技术开发的低压差、高精度输出电压、低消耗电流(输出电流为150 mA)的正电压型双电路电压稳压器。
可使用1.0 µF的小型陶瓷电容器,备有输出电压精度高达±1.0 %的双电路稳压器,在封装形式上备有SOT-23-6或超小型SNT-6A。
与S-1711系列相比较,消耗电流更低,因此最适用于携带设备。

特点

输出电压
在1.2 V ~ 5.0 V的范围内,可以0.05 V为进阶单位来选择
输入电压
1.7 V ~ 6.5 V
输出电压精度
±1.0%
输入输出电压差
130 mV (典型值) (3.0 V输出产品, Iout=100 mA)
消耗电流
工作时: 25 μA (典型值)、45 μA (最大值) (3.0 V输出产品,每个电路)
休眠时: 0.1 μA (典型值)、1.0 μA (最大值)
输出电流
可输出150 mA (VinVout(S) +1.0 V)*1 (每个电路)
输入、输出电容器
能够使用大于或等于1.0 μF的陶瓷电容器
纹波抑制率
80 dB (典型值) (输出不足1.8 V的产品, f = 1.0 kHz)
内置过载电流保护电路
限制输出晶体管的过载电流
内置ON / OFF控制电路
能够延长电池的使用寿命
可选择上拉 / 下拉电阻
工作温度范围
Ta = -40°C ~ +85°C
无铅、Sn 100%、无卤素

*1. 请注意在输出大电流时的封装容许功耗。

用途

  • 用于携带电话的稳压电源
  • 以电池供电的设备的稳压电源

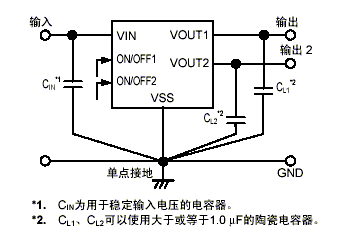

标准电路

标准电路
