电源管理IC

5.5 V输入、1000 mA的电压稳压器 S-1172系列

数据表2018/01/05

网上商店(在线购买样品)

请联系每家商店了解网上商店的可用性(在线样品)等详细信息。

S-1172 系列是采用CMOS 技术开发的超低压差、高精度输出电压、低消耗电流的正电压电压稳压器。(LDO)
由于内置了低通态电阻晶体管,所以输入输出电压差非常小,能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量,内置了过电流保护电路;为了防止因发热引起的对产品的破坏,内置了热敏关闭电路;为了限制电源启动时的过大的突入电流,内置了突入电流控制电路。
此外,还能通过ON / OFF控制电路延长电池的使用寿命。和以往采用CMOS技术的电压稳压器相比,可使用的电容器种类较 多,还可以使用小型的陶瓷电容器。
因采用高放热的HSOP-6 以及小型的SOT-89-5 封装,故可高密度安装。

特点

输出电压
在1.0 V ~ 5.0 V 的范围内, 可以0.05 V 为进阶单位来选择
输入电压
1.5~5.5 V
输出电压精度
±1.0% 精度(1.0~1.45 V 输出产品 : ±15 mV)
输入输出压差
70 mV 典型值(3.0 V 输出产品、Iout = 300 mA)
消耗电流
工作时 : 70 µA 典型值、90 µA 最大值(3.0 V 输出产品)
休眠时 : 0.1 µA 典型值、1.0 µA 最大值
输出电流
可输出1000 mA
(3.0 V 输出产品,Vin ≥ Vout(S)+1.0 V 时)*1
输入、输出电容器
能够使用大于或等于4.7 μF 的陶瓷电容器
纹波抑制率
70 dB (典型值) (1.0 V 输出产品、f = 1.0 kHz)
内置过载电流保护电路
限制输出晶体管的过载电流
内置热敏关闭电路
防止因发热引起的对产品的破坏
内置突入电流控制电路
限制电源启动时的过大的突入电流
内置电源开/关控制电路
能够延长电池的使用寿命
工作温度范围
Ta = -40°C ~+85°C
无铅
Sn 100%
无卤素

*1. 请注意在大电流输出时的封装容许功耗。

用途

  • 使用电池的设备的稳压电源
  • 电视机、笔记本电脑、家用电器等产品的稳压电源
  • 携带设备的稳压电源

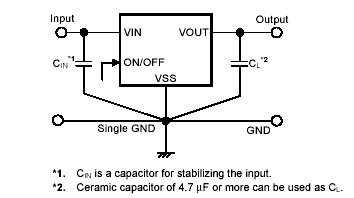

标准电路

标准电路
