电源管理IC

带软启动功能、5.5 V输入、300 mA的电压稳压器 S-1137系列

数据表2018/10/09

网上商店(在线购买样品)

请联系每家商店了解网上商店的可用性(在线样品)等详细信息。

S-1137系列是使用CMOS技术开发的低压差、高精度输出电压、备有软启动功能、输出电流为300 mA的正电压型电压稳压器。(LDO)
可使用1.0 µF的小型陶瓷电容器,也可以在低消耗电流(消耗电流为45 µA典型值)的条件下工作。
为了使负载电流不超过输出晶体管的电流容量,内置了过载电流保护电路。 此外,还能通过电源开/关控制电路来延长电池的使用寿命。
和以往采用CMOS工艺的电压稳压器相比,可使用的电容器种类较多,还可以使用小型的陶瓷电容器。
因能采用小型的SOT-89-5, SOT-23-5, SNT-6A(H)封装,故可高密度安装。

特点

输出电压
在1.2 V ~ 3.5 V的范围内,可以0.05 V为进阶单位来选择
输入电压
1.7 V ~ 5.5 V
输出电压精度
±1.0 % (1.2 V ~ 1.45 V输出产品: ±15 mV)
输入输出电压差
210 mV (典型值) (2.8 V输出产品, Iout = 300 mA)
消耗电流
工作时: 45 µA (典型值)、65 µA (最大值)
休眠时: 0.1 µA (典型值)、1.0 µA (最大值)
输出电流
可输出300 mA (VIN ≥ VOUT(S) +1.0 V)*1
输入、输出电容器
能够使用大于或等于1.0 μF的陶瓷电容器
纹波抑制率
70 dB (典型值) (f = 1.0 kHz)
内置软启动电路
软启动时间: 0.7 ms (典型值) (CSS = 1.0 nF)
内置过载电流保护电路
限制输出晶体管的过载电流
内置ON / OFF控制电路
能够延长电池的使用寿命
可选择放电分路功能的“有”/“无”
可选择下拉功能的“有”/“无”
工作温度范围
Ta = −40°C to +85°C
无铅、Sn 100%、无卤素

*1. 请注意在输出大电流时的封装容许功耗。

用途

  • 以电池供电的设备的稳压电源
  • 用于携带电话、携带设备的稳压电源
  • 用于数码相机、电视机、DVD刻录机的稳压电源

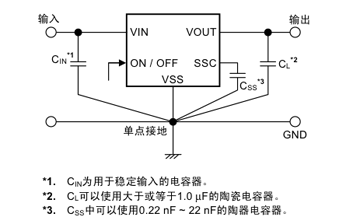

标准电路

标准电路
