电源管理IC

5.5 V输入、300 mA的电压稳压器 S-1135系列

数据表2018/10/04

网上商店(在线购买样品)

请联系每家商店了解网上商店的可用性(在线样品)等详细信息。

S-1135系列是使用CMOS技术开发的低压差、高精度输出电压、低消耗电流(输出电流为300 mA)的正电压型电压稳压器。(LDO)
可使用1.0 μF的小型陶瓷电容器,也可以在低消耗电流(消耗电流为45 μA 典型值)的条件下工作。
为了使负载电流不超过输出晶体管的电流容量,内置了过载电流保护电路。此外,还能通过电源开/关控制电路来延长电池的使用寿命。
和以往采用CMOS工艺的电压稳压器相比,可使用的电容器种类较多,还可以使用小型的陶瓷电容器。
因能采用小型的SOT-89-5, SOT-23-5, HSNT-6A封装,故可高密度安装。

特点

可详细选择输出电压。
在1.0 V ~ 3.5 V的范围内,
可以0.05 V为进阶单位来选择输出电压
可使用低等效串联电阻电容器。
输入输出电容器,能够使用大于1.0 μF的陶瓷电容器
输入电压范围宽。
1.5 V ~ 5.5 V
输出电压精度高。
±1.0 % 精度 (输出为1.0 V ~ 1.45 V的产品 ±15 mV)
输入输出压差低。
(LDO) 160 mV (典型值)
(输出为2.6 V的产品, Iout = 300 mA时)
消耗电流少。
工作时: 45 μA (典型值)、65 μA (最大值)
休眠时: 0.1 μA (典型值)、1.0 μA (最大值)
输出电流。
可输出300 mA (Vin≥Vout(S) +1.0 V时)*1
高纹波抑制率。
70 dB (典型值) (1.0 kHz、Vout = 1.0 V时)
内置过载电流保护电路。
限制输出晶体管的过载电流
内置ON / OFF控制电路
能够延长电池的使用寿命
可选择放电分路功能的 “有” / “无”
可选择下拉功能的 “有” / “无”
无铅产品

*1. 请注意在输出大电流时的封装容许功耗。

用途

  • 以电池供电的设备的稳压电源
  • 用于携带电话的稳压电源
  • 用于携带设备的稳压电源

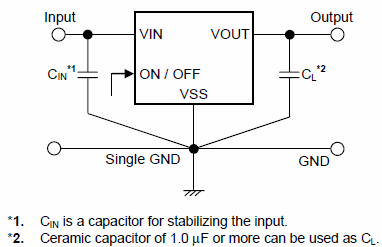

标准电路

标准电路
