最适合智能手表・手环的IC

智能手表是一种代表性的可穿戴设备。 随时感应人的动作和周围的情况,通过连接智能手机等可实现各种功能的智能手表日益进化,为我们带来全新的生活方式。
对于支持这一进化的设计师来说,在追求智能手表高功能化的过程中,无可避免的问题要数“电池驱动时间的改善”和“设备的小型化”了吧。

艾普凌科有限公司继承了在70多年的“手表”制造工艺中培育的技术,为您提供可解决这类问题的IC。
为了延长电池寿命,装配可在产品库存期间减少电量消耗的省电功能的“电池保护IC”,实现了世界最小等级工作消耗电流的“电压稳压器”、“DC-DC控制器”是最佳选择。
此外,无需电池监视用分压电阻的“电压稳压器”、“DC-DC控制器”、WLP封装和0.8×0.8mm等小型/树脂封装产品系列,实现了智能手表的进一步小型化。
除了电源IC之外,表面安装型UV传感器IC和小型封装的高精度温度传感器,以及可实现超小型且以较少零部件实现无线供电的无线供电IC,均支持智能手表的高功能化。

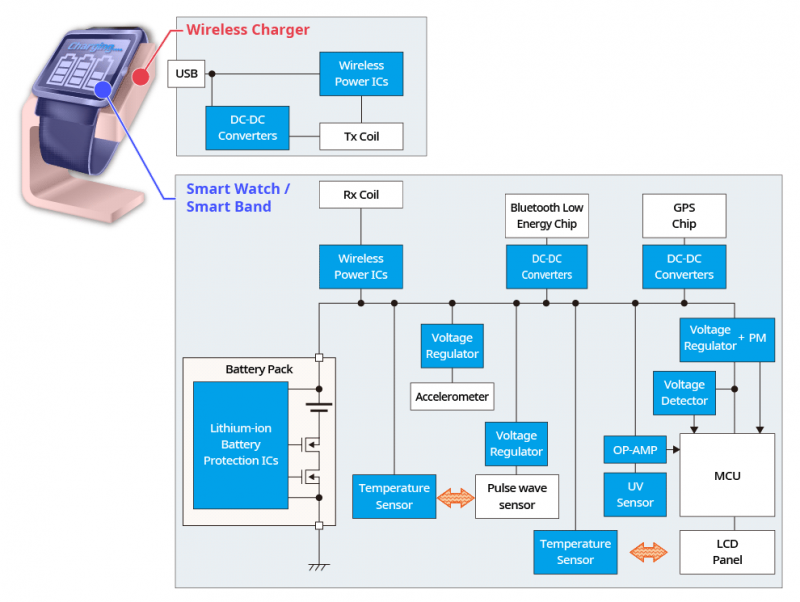

smart-watch_block-circuit



最适合智能手表・手环的艾普凌科IC

区块 产品 推荐品名 用途・特点
智能手表 电池保护IC S-82B1B 过充电·过放电·过电流保护
·省电功能
智能手表 电池保护IC S-8240A 过充电·过放电·过电流保护
智能手表 电压稳压器 S-1318 传感器用电源、极低消耗电流
智能手表 电压稳压器 S-1313 传感器用电源、
超小型封装(0.8×0.8mm)
智能手表 电压稳压器 S-1740/1741系列 微机用电源、带电源分压输出功能
智能手表 电压检测器 S-1009 微机复位、超低耗电
智能手表/充电器 DC/DC控制器 S-85S1P系列 BLE/GPS芯片用电源、
带电源分压输出功能
智能手表/充电器 DC/DC控制器 S-85SxA/P,S-85M系列 BLE/GPS芯片用电源
智能手表 运算放大器 S-89713 信号增幅、输入输出Rail-to-Rail、
低失调
智能手表 数字温度传感器 S-5852 LCD面板亮度调整用、高精度
智能手表 温度传感器 S-58LM20A 脉搏传感器用、高精度
智能手表 UV传感器 S-5420 紫外光检测、小型树脂封装
智能手表/充电器 无线供电IC S-847x系列 充电用、超小型封装

主要特点

电池保护IC S-82B1B

 省电功能

能防止库存期间电池残余量变为零!“省电(PS)功能”
通过从外部向PS端子输入信号,可切换为低消耗电流模式(50nA最大值)。通过在电池组出厂时使用该模式,可确保电池组在放电电流和保护电路的消耗电流几乎为零的状态下出厂。

S-82B1B 产品信息·数据表

电压稳压器 S-1740/1741・
DC-DC控制器 S-85S1P

带电源分压输出功能省面积

带电源分压输出功能

“电源分压输出”能轻松监视电池!
将输入电压(VIN)分压为VIN/2或VIN/3,并可输出该电压的“电源分压输出功能”。
可在低电压微机的A/D转换器上直接连接来自IC的电源分压输出,无需分压电阻,微机便可监视电池电压。  详情查看“电源分压输出”

省面积
使用小型封装实现电源分压输出。大力支持整体电路的省面积化。

   S-1740/1741 产品信息·数据表

S-85S0P(50mA) 产品信息·数据表

S-85S1P(200mA) 产品信息·数据表

电压稳压器 S-1318系列

极低消耗电流

S-1318、極低消費工作时电流= 95nA典型值。世界最小等级的极低消耗电流。为延长电池的寿命化做出贡献。

S-1318 产品信息·数据表

DC-DC控制器
S-85SxA/P系列・S-85M系列

超低消耗电流

高效率

WLP封装

降压同步整流DC-DC控制器。拥有在GPS芯片和Bluetooth芯片相关领域的设计实绩。

S-85S/M系列、超低消耗超低消耗,业界顶尖水平的低消耗电流
超低消耗电流=260nA典型值。最适合用于控制待机状态下的电池消耗。

S-85S/M系列、超高效率超高效率轻负载时 高效率
100μA负载时,实现90.5%的效率。大力支持电池设备的长时间驱动。

S-85M系列、WLP封装WLP封装(S-85M系列)
采用业界最小等级的WLP封装。包括外置零部件在内,占用面积可小至1.6 x 2.7 = 4.3mm2*。         *使用推荐零部件时

       S-85S0A(50mA) 产品信息                S-85S1A(200mA) 产品信息

S-85M0A(50mA・WLP) 产品信息  S-85M1A(200mA・WLP) 产品信息

UV传感器 S-5420

S-5420无过滤器便可实现UV A~B传感技术
内置2种灵敏度的光电二极管。无光学过滤器也可检测出紫外光成分。

S-5420、透明樹脂パッケージ超小型树脂封装
采用表面安装型封装的小型透明树脂封装。为提高设计的自由度、应用电路的小型化做出贡献。

S-5420 产品信息·数据表
